乐泰胶水配套设备 国内专业的螺丝涂胶机
天豪点胶上海分公司
中国
产品属性
图文详情
品牌推荐
品牌/型号
天豪点胶/TH-960L
功率
100（W）W
吐出频率
100（次/分）
吐出时间调节
0.01-99.99（S）s
加工定制
是
最小吐出量
0.01（ml）ml
型号
TH-960L
空气源
5bar
规格
390 x 360 x 340（mm）
品牌
天豪点胶
电源电压
220（V）
螺丝涂胶机
100
'
螺丝涂胶机是天豪公司的专利产品，专利号：ZL 201010115438.6 专用于各种螺栓，螺丝，螺杆，接头，螺柱，堵头等产品的点涂乐泰胶作业。咨询电话：15618742736，公司地址：上海金山区卫昌路315号
简介
机器专用于各种螺丝牙槽点涂胶作业，其具有出胶均匀、速度快、重复性好等特点，从而被广泛应用于螺杆、螺丝、接头、螺柱、螺栓、堵头等紧固件产品的生产中。另外，该机器配备天豪独创的涂胶控制系统以及友好的用户控制界面，从而可实现任意设置涂胶起止位置和涂胶圈数，并且操作简便，是众多紧固件生产厂家的首选点胶设备。
| 产品说明 |
 |
| 1) 电源开关 |
| 用于开启或关闭点胶机电源； |
| 2) 出胶压力调压阀 |
| 用于调节点胶机出胶量的大小； |
| 3) 天豪出胶压力显示表 |
| 用于配合调节阀显示出胶的压力值； |
| 4) 中英文切换按键 |
| 用于在中文显示和英文显示面之间进行切换； |
| 5) 光标移动按键 |
| 用于左右移动显示光标； |
| 6) 减少按键 |
| 用于减少当前设置的数据； |
| 7) 增加按键 |
| 用于增加当前设置的数据； |
| 8) 功能切换键 |
| 调节时，用于在各项功能参数之间进行切换； |
| 9) 马达开关 |
| 用于控制主轴的转动和停止（向上为自动/中间为停止/向下为手动）； |
| 10) 气缸1开关 |
| 用于控制针头上下和产品顶尖（向上为自动/中间为停止/向下为手动）； |
| 11) 气缸2开关 |
| 用于控制归位气缸（向上为自动/中间为停止/向下为手动）； |
| 12) 气缸3开关 |
| 用于控制退料气缸（向上为自动/中间为停止/向下为手动）； |
| 13) 开胶开关 |
| 用于控制出胶（向上为自动/中间为停止/向下为手动）； |
| 14) 出胶头 |
| 流体（胶水）出口接头； |
| 15) 针头 |
| 流体（胶水）出口； |
| 16) 退料气缸 |
| 自动顶出产品； |
| 17) 产品夹具固定座（主轴） |
| 传动和固定产品夹具； |
| 18) 产品夹具 |
| 固定产品； |
| 19) 产品 |
| 需要涂胶的产品； |
| 20) 产品顶尖 |
| 用于涂胶时顶住产品； |
| 21) 产品起始点微调螺丝 |
| 调节产品涂胶的起始位置； |
| 22) 产品前后角度调节螺丝 |
| 调节出胶头的前后位置。 |
 产品特点 | |
| 1. | 采用精密微步进口马达、进口SMC气动元件、性能稳定； |
| 2. | 天豪专业设计的涂胶控制系统、友好的用户控制界面、操作简便，并配备天豪专利胶枪，使点胶效果更加出色； |
| 3. | 可任意设置涂胶起止位置和涂胶圈数； |
| 4. | 点胶的产品大大提高了其可靠性、气密性、耐久性； |
| 5. | 机器可增加振动盘自动上料装置。 |
| 专利证书 | |
  | |
| 展厅服务区 | |
  | |
| 仓库管理区 | |
  | |
| 装配车间区 | |
  | |
| 加工车间区 | |
  | |

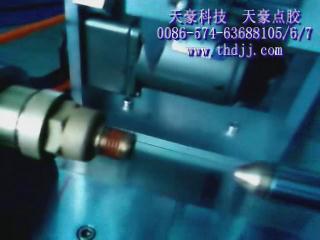

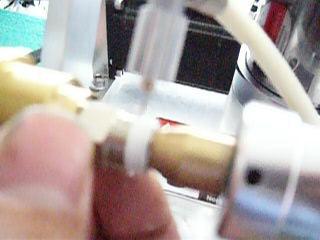

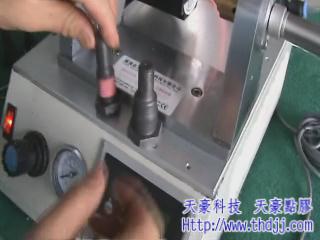

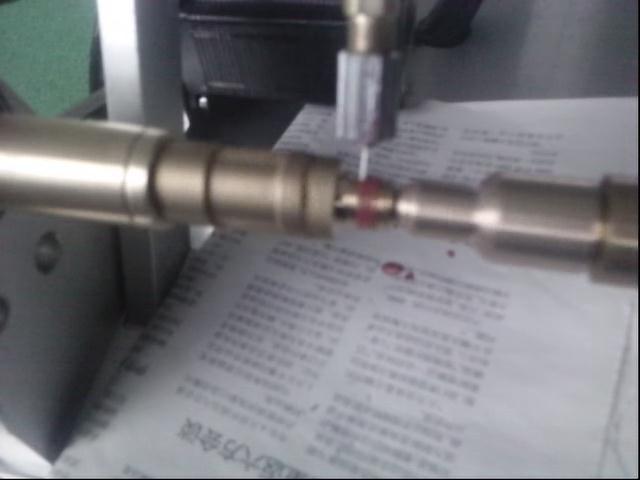

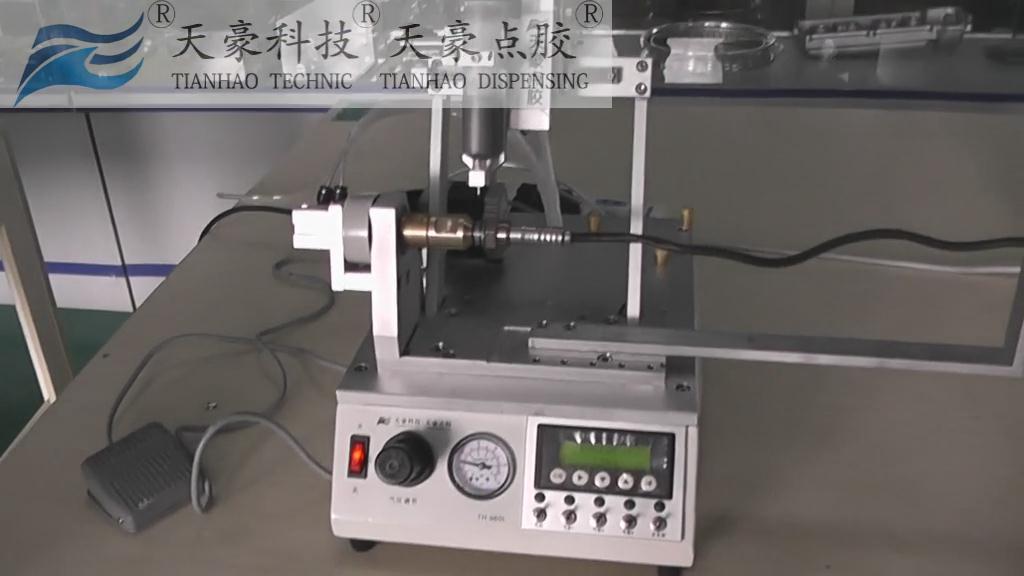

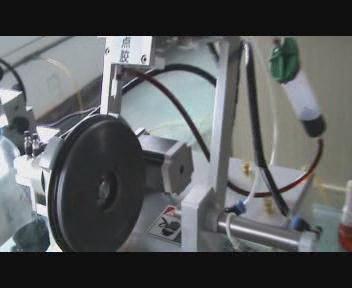

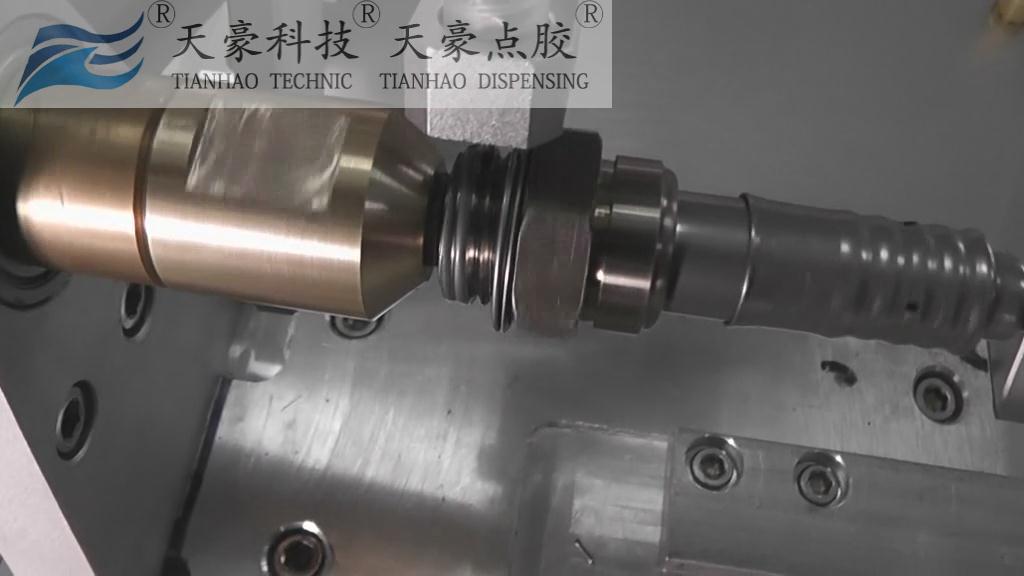

| 产品应用 |
| |||
  点击查看大图片 |
| ||
| |||
 点击查看大图片 |
| ||
| |||
 点击查看大图片 |
| ||
| |||
 点击查看大图片 |
| ||
| |||
 点击查看大图片 |
| ||
| 更多应用搭配敬请期待！ | |||
| 技数参数 |
| 规格型号ITEM | TH-960L/TH-2004L3 |
| 质量标准Standard | CE认证CE Approved |
| 适应长度Length | 120 mm以内 <120mm |
| 适应规格ID | Size M5-M30 |
| 适应牙距Range | 不限 no limit |
| 驱动方式Drive | 进口精密步进电机Precision step motor |
| 控制方式Control way | 天豪微电脑主控Micro Master |
| 进气压力Input Air pressure | 5 bar以上 (1bar =1.01972kg/cm² =14.5038psi) |
| 输入电源Input voltage | 110/220VAC(内部开关切换)(Internal conversion) |
| 外形尺寸size | 390 x 360 x 340（mm） |
| 本体重量Weight | 10KG |
| 产品包装 |
| 包装产品注意事项 该产品为精密仪器设备，勿挤压  、勿倒置 、勿碰撞 、勿雨淋 等。 | |
  | |
| 产品外包装图 | 产品内包装图 |
| 售后服务 |
 | 1) | 自购买本机之日起，一年保修，终身维护； |
| 2) | 在正常使用情况下，一年内若有质量问题，一律免费修理以及免费更换，但如果是用户操作不当，使机器超负荷、发生碰撞等问题而造成机器损坏，本公司会提供相应服务，可一切费用由用户承担； | |
| 3) | 机器相关耗材配件不在服务范围内； | |
| 4) | 如机器电机、马达等重要部件，免费保修一年，若出现质量问题，并且自行维修困难，可将机器邮寄到我公司，您将得到免费的维修；（因用户操作不当损坏的，将收取用户相应的费用） | |
| 5) | 对于超过保修期的机器，若机器出现损坏，仍可以将机器邮寄到我公司进行相应的维修服务，但需要用户承担个别部件的成本费； | |
| 6) | 无特殊情况下，机器款到7天内发货，如有质量问题需调换，一切费用都由我公司承担； | |
| 7) | 收货时请您务必当着送货人员的面拆开验货并经确认无误后再签名签收。如机器外表面有明显的因摔、撞、挤、压引起的损伤，请务必让送货人员将不良情况注在签收单上且拒收，并马上给我们电话联系，以保证您的利益，否则，公司当您收到的货是完好的。然而，若您未能做到当面拆包验货（注意：代签收的也视为本人亲自签收），而等送货人员离开后再联系反映机器及配件有丢失，数量不符，损坏严重等问题，我公司恕不负责，因此，为了保障您的利益，请务必当面拆包验货； | |
| 8) | 我公司为购买者提供最安全最便捷的运输服务。此外，非我公司授权销售的机器，如遇质量问题，我公司概不负责。 |
| 使用指南 |
| 产品基本使用说明 | |
 | |
| 产品使用注意事项说明 | |
 | 1.确保机器在供应气源干净、干燥以及稳定的环境中运行；（若未满足，则需在输入机器的气源上加装空气过滤器） |
| 2.尽量使用新的针头并小心处置用过的易耗品，从而确保了清洁、安全以及无污染的工作环境； |
| 3.避免用很高的气压匹配非常小的点涂胶设置。其理想的搭配是：气压和针头组合产生‘适合工作’的流速，既不能喷溅也不能太慢； |
| 4.对于任何的流体，适中的点胶时间和气压会产生最好的点胶效果，因其点胶压力可以在它的峰值保持较长的时间； |
| 5.机器使用之前，请使用者确认产品的适用性，因使用者的风险与责任是与此相连的，不按照设备提供的要求而操作，则可能导致对操作人员安全、财产等的损害。 |
'
