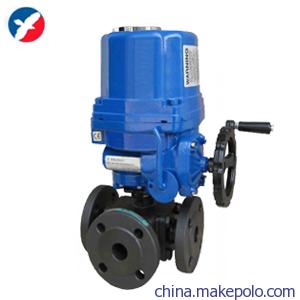

Q944/Q945F防爆电动三通球阀详细资料
防爆电动三通球阀采用QT系列回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
Q944/Q945F防爆电动三通球阀简述
1．防爆电动三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流(如流向图B)。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；A图L型、B图T型(1-4)
Q944/Q945F防爆电动三通球阀电动执行器标准配置
|
防护等级 |
防水型IP67，NAMUR4和6，（IP68可选） |
|
电源电压 |
110/220-230V AC/1Ph/50/60Hz±10%, 380/400/440/V AC/3Ph/50/60Hz±10% |
|
控制电源 |
110/220-230V AC/1Ph/50/60Hz±10% |
|
工作制式（开关型） |
S2: 10Min~30Min / S4: 20~50% |
|
工作制式（调节型） |
S4：30~50%, 300~1200次小时 |
|
电机 |
全封闭鼠笼感应式电机 电机等级为F级 |
|
限位开关 |
开/关各2个（SPDT 250VAC/10A rating）（可加） |
|
力矩开关 |
开/关各1个（SPDT 250VAC/10A rating）（可加） |
|
热保护及设定温度 |
内置热保护开关 开150℃±5℃ ，关97℃±15℃ |
|
行程 |
90°±5°（0°~100°） |
|
位置指示 |
连续的位置机械指示 |
|
手操机构 |
自带 |
|
自锁功能 |
自带 |
|
机械限位 |
自带（外部可调） |
|
抗冷凝加热器 |
5W（100/220-230VA C） |
|
电缆接口 |
2个PF ¾寸 |
|
环境温度 |
基本型：-20℃~+70℃ 可选型：-40℃+100℃ |
|
环境湿度 |
基本型：最小相对湿度10%，最大相对湿度100%，无冷凝 |
|
抗震 |
XYZ 10g.0.2～34Hz，30分钟 |
|
外壳 |
铝合金外壳经硬质阳极氧化和聚酯粉末涂层处理 |
Q944/Q945F防爆电动三通球阀性能规范
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
| |
|
公称压力PN(MPa) |
1.6、2.5、4.0、6.4 | ||||||||||||
|
球芯转角 |
0~90° | ||||||||||||
|
球芯型式 |
L型或T型 | ||||||||||||
|
流量特性 |
快开式或比例调节式 | ||||||||||||
|
连接形式 |
法兰式、管螺纹式(G") | ||||||||||||
|
电动执行机构 |
型号 |
QT系列 | |||||||||||
|
电源电压 |
AC220V、AC380V、DC24V | ||||||||||||
|
作用形式 |
开关型/调节型(隔爆型) | ||||||||||||
|
调节型 |
信号范围 |
0～10mA、4～10mA 、1-5VDC | |||||||||||
|
开关型 |
电信号 |
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 | |||||||||||
Q944/Q945F防爆电动三通球阀连接尺寸和外形 PN1.6MPa
|
型号 |
公称通径 |
尺寸(mm) | |||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W | ||
|
Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 | |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 | |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 | |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 | |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 | |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 | |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 | |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 | |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 | |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 | |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 | |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 | |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 | |
