SMT工艺方案(适用于研发及小规模生产使用)
1.#手动高精密丝印机# T4030(用于印刷锡膏部分,手动刮印)
T4030概述:
随着电子行业的飞速发展,集成度越来越高的芯片不断出现,对#印刷机#@#同志科技印刷机#的印刷精度提出的很大的挑战,特别是对于小型手动印刷机来说,行业中还停留在“沙模铸铝”和“纯手动操作”阶段,第一,平台的问题:满足不了高精密的丝网印刷;第二,纯手工的刮刀操作,使刮刀的角度、刮刀的压力、刮刀的移动速度等都变得不可控;第三,精密印刷的一致性也不能保证。所以,T4030手动精密印刷机的出现,解决了上述在手动印刷领域不能解决的问题。目前,该设备已经申请国家专利。T4030手动精密印刷机的出现,使电子厂仅仅用较低的成本就能解决PCB板的印刷问题。
www.torch.cc
T4030工作原理
1、整机x、y、z和角度四轴都可以精密调整,通过调整四轴实现PCB板上的焊点和固定于模板框架上的模板相应开孔坐标的一一对应,并通过平台的上升下降调整PCB和模板之间的距离。
2、平台为通过整块铝板在数控加工中心上一次加工完成,定位平台的水平度小于5um,平台不易变形,有效提高印刷的精度。
3、模板架通过数控加工中心加工,有效提高模板安装后的平行度,以及印刷精度,同时非常方便模板的安装。
4、整机固定模板的固定架可以通过精密测位头精密调整,有效提高印刷对位精度。
5、模板的升降通过弹簧微动力系统完成,不用配置配重锤,有效节约印刷机使用面积。
T4030技术参数
型号 | T4030 |
印 刷 尺 寸 | Max.300´400mm |
适 用 范 围 | 丝网、钢网 |
刮 刀 尺 寸 | 150/200mm(标配1把) |
理想最大印刷精度 | 0.3mmIC;锡球大于0.3mm的BGA |
理想最大印刷速度 | 500块/小时 |
底 部 顶 针 支 撑 | 标配 |
真 空 吸 附 | 无 |
2.手动真空贴片器T028(用于贴装电阻电容部分)
| |
SMT防静电真空吸笔的优点: |
2.#手动视觉贴片机#TP38V(用于贴装IC部分)
同志科技推出的TP38V #手动高精密贴片机#@#同志科技手动贴片机#,具有视觉对位、精度高的最大特点,完全解决了中小企业经费困难、科研单位投资浪费的问题。
TP38V提供了一个能在X轴向、Y轴向、Z轴向可调节的PCB定位贴片平台,同时贴片头能够任意角度旋转,充分保证了对位的高度精确(精度可达到0.01mm)。自带真空发生器,可以方便的拾取各种IC元器件。通过四维方向的调整和高清晰光学CCD摄像镜头,配合专业光学镀膜棱镜,使QFP、PLCC等精密管脚IC的贴装显的非常容易。可以非常方便的将精密的IC贴装通过视觉对位贴装到PCB板上,实现了高精度元器件的稳定贴装,同时防止手动贴片时因手颤抖带来的误差。另外,它还具有配置灵活的优点,系统自带光源,提高图像的清晰度,进一步提高贴片对位的精度。
TP38V贴片机配合真空贴片泵使用,通过手动开关控制真空气源,可以方便的实现任何细小间距芯片如SOP、SON、QFP、PLCC、QFN等的准确定位、快速贴装。同时配备X-Y轴精密机械定位平台,使微小间距芯片的贴装定位更准确,更容易。
TP38V贴片机具有机械4维自由度:配有X、Y轴精密机械定位平台可实现X、Y轴方向的微调,上下(Z轴向)可自由调整,同时θ角可自由旋转。配合摄像系统,通过监视器可以大大提高贴片精度,并方便操作。
技术参数
型号 | TP38V |
平 台 尺 寸 | 180×180mm |
最大贴装面积 | 270×300mm |
光 源 | 贴片LED光源,使视觉成像更加清晰 |
图像放大倍数 | Max:50× |
视 觉 系 统 | 专业彩色高清晰度 CCD 摄像机配合专业光学镀膜棱镜 |
定 位 精 度 | 0.01mm |
重 量 | 9.5 kg |
外 形 尺 寸 | 280×260mm |
监 视 器 | 12寸液晶显示器 |

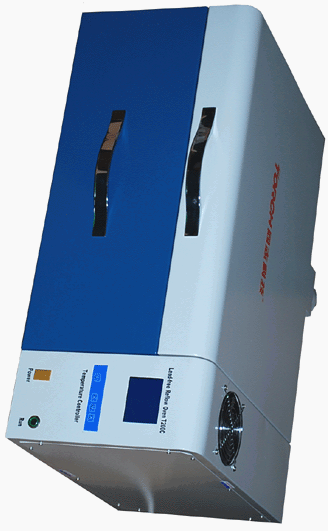

3.带在线测温功能台式无铅回流焊机T200C+(用于焊接部分)
顾名思义,就是一台T200C+的#台式无铅回流焊机#@#同志科技回流焊机质量#不仅具备了无铅焊接的功能,同时具备了温度曲线测试仪的功能。
在SMT领域,为了获得更好的焊接效果,需要不断调整回流焊机的温度曲线,我们调试的参考数据就是成为回流焊机“黑匣子”的温度曲线测试仪所记录的电路板焊盘上面时间检测到得温度数据,这个黑匣子主要用于回流焊过程的温度监测、焊接工艺调整和改进,焊接过程及各种工艺参数的分析和调整。同时可以储存各类数据,便于产品的质量追溯和反馈。更大的满足ISO9001质量体系的要求。
T200C+具有可靠性高、电路板焊盘实际温度实时检测,温度曲线显示图可以任意拉动、温度检测测试报告格式美观漂亮、性能价格比极高等特点
T200C+诞生历程
2001年,同志科技的T200A上市,到现在已经8年,是行业内第一款无铅型的台式回流焊机。
2005年,T200C作为一个划时代的产品上市,T200C的上市打破了台式回流焊机只能用仪表控制的市场空白,四年过去了,T200C走进了美国通用电气,日本索尼,美国NVIDA,中科院半导体所,航天电器,比亚迪等知名企业的实验室和工厂。四年的使用历程,在保证和提高无铅焊接的产品质量方面,T200C功不可没。如何更好的解决客户无铅焊接的试制和小批量高质量的生产的实际问题,是我们同志科技多年来一直视为己任的的努力方向,
同志科技研发团队在八年SMT技术工艺积淀基础之上,根据国内外知名研究机构、电子厂的实际需求和高职院校、研究所小批量试制的实际需要,精心开发出在台式回流焊领域中划时代的新产品T200C+。是中小型电子厂小批量多品种生产和电子企业、科研院所科研生产必备的理想设备,同时也是大中型贴片生产线中配备的互补设备。
T200C+独特之处
第一、T200C+具有T200C的所有优点。
第二、T200C+在T200C基础上更好的改进了密封功能,使温度均匀度有了明显的提高。
第三、T200C+增加了排烟功能。
第四、T200C+增加了焊接后产生废气的过滤净化功能。
第五、T200C+尤其是增加了单通道温度曲线测试仪的功能(多通道备选),成为目前国际上无铅回流焊机的一流产品。
T200C+技术特点
型号 | T200C+ |
控温段数 | 40段,可根据实际的需要在软件中选择设定温区数量、焊接时间和温度等参数 |
温区数目 | 单区多段控制 |
控温系统 | 电脑控制系统,SSR无触点输出 |
温度准确度 | ± 2℃ |
温度范围 | 室温-360℃ |
发热来源 | 红外线+热风对流方式 |
有效工作面积 | 230×360mm |
焊接时间 | 3min ± 1min |
温度曲线 | 可根据需要实时设定、调整和保存温度曲线,同时可以实时检测和分析被焊接电路板上面实际的温度 |
温度曲线测试仪功能 | 标配单通道(多通道选配) |
冷却系统 | 横流式均衡快速降温 |
过滤净化系统 | 专业的废气过滤净化装置,有效减少废气对环境的污染和对工人的伤害 |
排烟接口 | 标配Φ60mm |
控制软件 | TORCH(同志科技) |
额定电压 | AC单相,220V/50Hz |
额定功率 | 3.8KW |
平均功率 | 1.6KW |
重量 | 39kg |
尺寸(长×宽×高) | 660×510×310mm |
