碳膜电阻器是膜式电阻器(Film
Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。其表面常涂以绿色保护漆。碳膜的厚度决定阻值的大小，通常用控制膜的厚度和刻槽来控制电阻器。

碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上，经加热聚合而成。气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。其用途同高压电阻器。

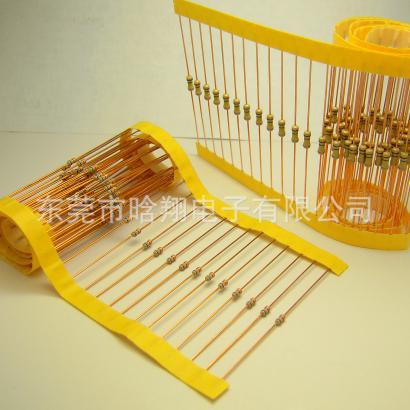

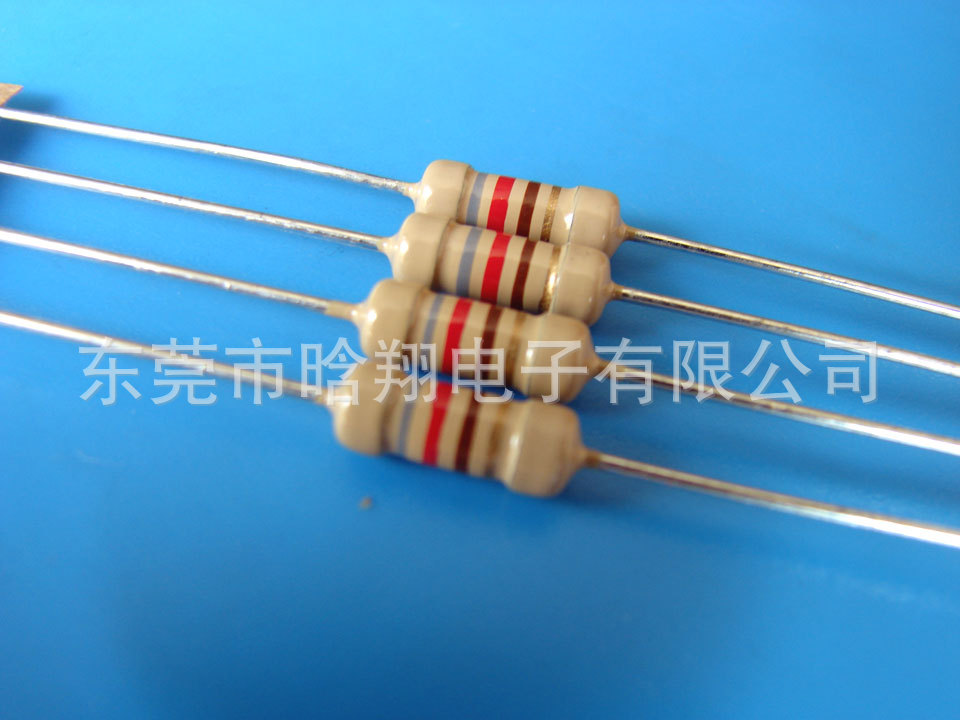

碳膜电阻器有轴向引线、领带式引线以及不接引线等方式。

碳膜电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。

主要职能就是阻碍电流流过 ,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等

特性

工作温度范围：-55℃～+155℃

精度：2% 5% ，精度高，通过对膜切割螺纹可调整阻值，制成精密电阻器。

阻值范围：阻值范围宽，一般为2.1Ω~10M。

标称阻值：E-48

极限电压高

极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。

价格低，制作容易，生产成本低，价格便宜，但体积较大。

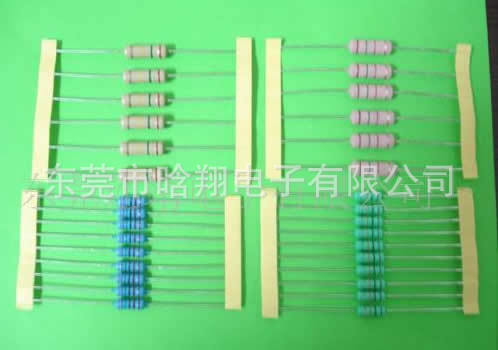

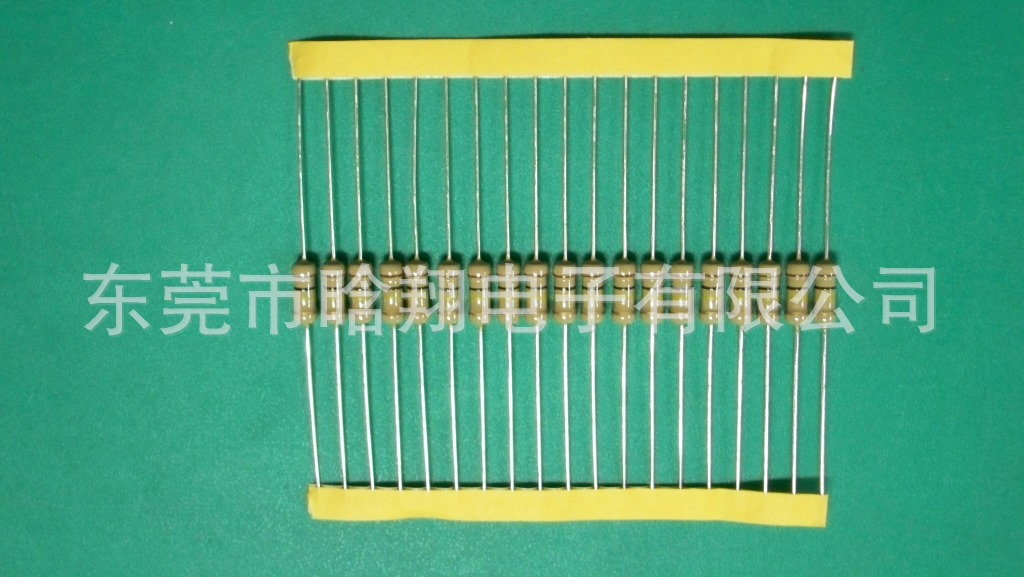

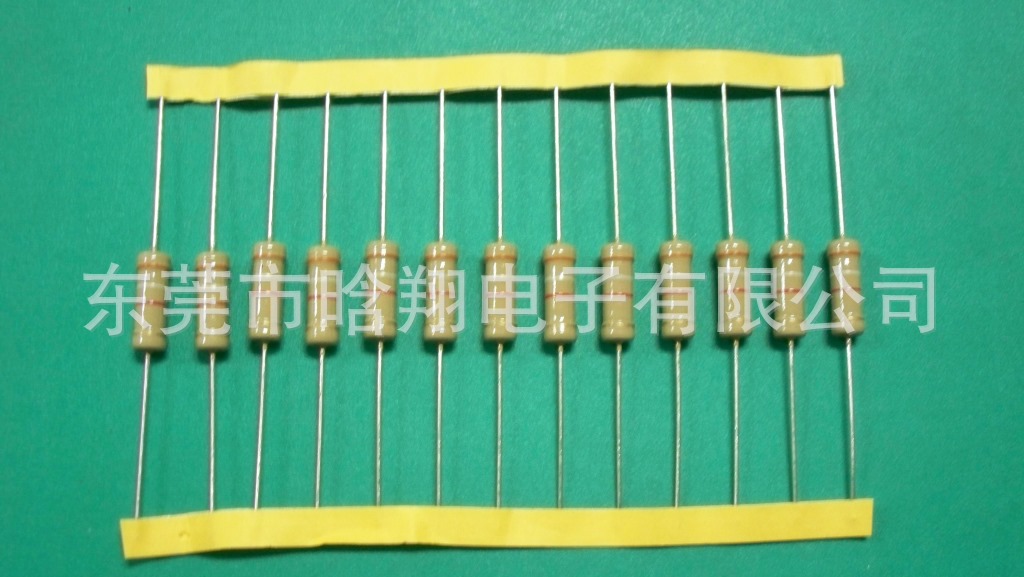

包装方式有带装、散装

高频特性好，可制成高频电阻器和超高频电阻器。

固有噪声电动势小，在10UV/V以下。

额定功率有1/8W、1/4W、1/2W、1W、2W、5W、10W。

脉冲负荷稳定，对脉冲的适应性好。

应用范围非常广泛，适用于交流、直流和脉冲电路。

应用

碳膜电阻器曾经是电子、电器、资讯产品使用量最大的电阻，价格最便宜，品质稳定性信赖度高。由于它是引线式电阻，方便手工安装及维修，而且也是引线电阻中价格最便宜的，如今多用在一些如电源、适配器之类低价值的低端产品或早期设计的产品中。
