莱芜市安泰工程材料有限公司长年生产、销售各种土工布、土工膜、软式透水管、塑料盲沟管、土工格栅、防水板、三维网垫、土工网、复合排水网、排水板、渗排水片材、土工格室、软式透水管、塑料盲沟管、GCL膨润土防水毯、工程纤维等工程材料！欢迎新老客户来电或来实地考察，洽谈合作!联系电话：
1 8 6 5 3 8 3 3 5 6 4 刘 经 理

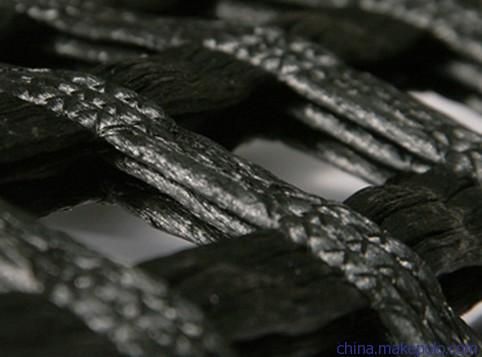

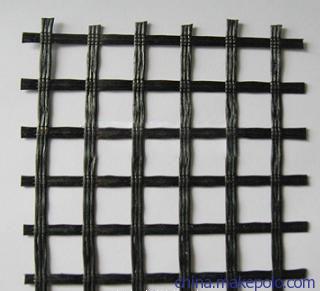

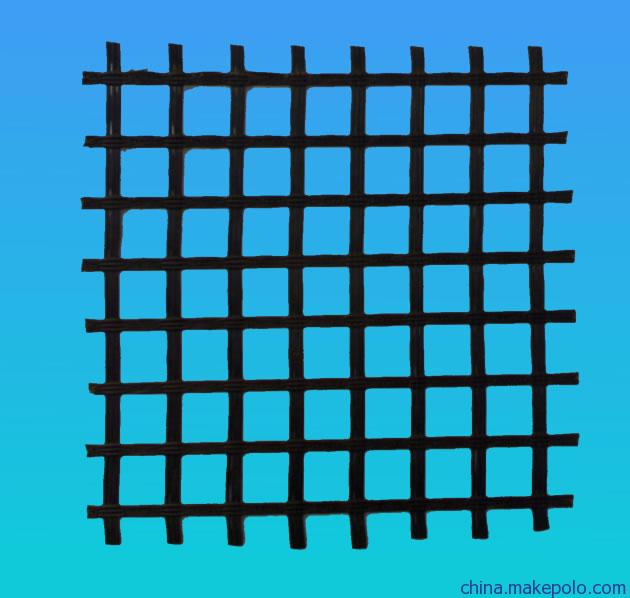

玻纤土工格栅以玻璃纤维无碱无捻粗纱为主要原料，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维、提高整体使用性能，经过特殊的涂复处理工艺而形成新型优良的土工基材。
----玻璃纤维的主要成份是：氧化硅、是无机材料，其理化性能极具稳定，并具有强度大、模量高，很高的耐磨性和优异的耐寒性，无长期蠕变；热稳定性好；网状结构使集料嵌锁和限制；提高沥青混合料的承重能力。因表面涂有特殊的改性沥青使其具有两重的复合性能，既有玻璃纤维的优异性又有与沥青混合料的相熔性，极大地提高了土工格栅的耐磨性及剪切能力。玻纤土工格栅主特性：
1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于3%。
2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。
3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。
4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。
5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。
6）集料嵌锁和限制——由于玻纤土工格栅是网状结构，沥青混凝土中的集料可以贯穿其中，这样就形成了机械嵌锁。这种限制阻碍了集料的运动，使沥青混合料在受荷载的情况下能够达到更好的压实状态，更高的承重能力，更好的荷载传递性能及较小的变形。
（三）产品性能指标及规格
R2511 R2522 R2522-A R2522 -B R2522 -C R2533 R121 -A R1211 -B R1211 -C R1222 R2521 -A R2521 -C R2531
断裂强力 ≥
经向 30 40 50 60 80 100 50 60 80 100 50 80 100
纬向 30 40 50 60 80 100 50 60 80 100 20 30 40
断裂伸长率（ % ）≤ 44 3 4
网格尺寸 25.4 X 25.4 12.7 X1 2.7 25.4 X 25.4
弹性模量 73000000
耐温性 -100-280
物理化学稳定性 优良
耐腐蚀性 优异
幅宽 1-6
表面涂层处理 改性沥青
材料 无碱玻璃纤维
说明：
(1)强力指标由国家玻璃纤维制品检验中心测试（GB7689.6-89),等同于国外同类产品指标。
(2)可根据客户要求设计和调整网格大小及经纬向强力。
(3)可供带有粘性玻璃纤维土工格栅。
（四）玻纤土工格栅主要作用
1、减缓反射裂缝
反射裂缝是由于旧混凝土面层在接缝或裂缝附近的较大位移引起其上方沥青加铺层内出现应力集中所造成的，它包括因温度和湿度变化而产生的水平位移，以及因交通荷载作用而产生的竖向剪切位移。前者导致接缝或裂缝上方的沥青加铺层内出现较集中的拉应力；后者则使接缝上方的沥青加铺层经受较大的弯拉应力和剪切应力。
由于玻纤土工格栅的模量很大，达到67Gpa，作为刚度大的硬夹层应用在沥青罩面层中，其作用是抑制应力，释放应变，同时作为沥青混凝土加筋材料，提高加铺层结构的抗拉和抗剪能力，从而达到减少裂缝的目的。实践表明，一条改变了方向的水平裂缝的对应裂缝能量可从其起点移动0.6米，1.5米以上宽度的加筋材料有助于确保能量在裂缝两侧完全消散。
2、抗疲劳开裂
在旧水泥混凝土路面上的沥青加铺层，其主要作用是提高路面的使用功能，对承载作用则贡献不大，加铺层下的刚性混凝土路面仍起关键的承载作用。而在旧沥青混凝土路面上进行沥青罩面则不同，沥青加铺层将与旧沥青混凝土路面一起承载。因此，在沥青混凝土路面上进行沥青罩面，除了会出现反射裂缝，同时还会因为荷载的长期作用而出现疲劳开裂。我们对旧沥青混凝土路面上的沥青加铺层受荷情况做受力分析：由于沥青罩面层下为与沥青罩面层同一性质的柔性面层，当受到荷载作用时，路表将发生弯沉。在直接与车轮接触的沥青罩面层受到压力，在轮载边缘以外的区域，面层受到拉力作用，由于两处受力区域所受力性质不同，而又彼此紧靠，因此在两块受力区域的交界处即力的突变处容易发生破坏。在长期荷载的作用下，发生疲劳开裂。
玻纤土工格栅在沥青罩面层中，能够将上述的压应力与拉应力分散，在两块受力区域之间形成缓冲带，在这里应力逐步变化而不是突变，减少了应力突变对沥青罩面层的破坏。同时玻纤土工格栅的低延伸率减小了路面的弯沉量，保证了路面不会发生过渡变形。
3、耐高温车辙
沥青混凝土在高温时具有流变性，具体表现在：夏季沥青道路面层发软、发粘；在车辆荷载作用下，受力区域产生凹陷，车辆荷载撤除后沥青面层无法完全恢复至受荷前的状况，即产生了塑性变形；在车辆的反复碾压的作用下塑性变形不断积累，形成车辙。我们对沥青面层结构进行分析后，可以知道由于高温下沥青混凝土具有流变性，而在受到荷载时，面层中没有任何可以约束沥青混凝土中集料运动的机制，造成沥青面层的推移，这就是形成车辙的主要原因。
在沥青罩面层中使用玻纤土工格栅，其在沥青面层中起到骨架作用。沥青混凝土中集料贯穿于格栅间，形成复合力学嵌锁体系，限制集料运动，增加了沥青罩面层中的横向约束力，沥青面层中各部分彼此牵制，防止了沥青面层的推移，从而起到抵抗车辙的作用。
4、抗低温收缩开裂
严寒地区的沥青道路，冬季面层温度接近于气温，在这样的温度条件下，沥青混凝土遇冷收缩，产生拉应力。当拉应力超过沥青混凝土拉伸强度时，产生裂纹，在裂纹集中的地方产生裂缝，形成病害。从裂纹的成因看，如何使沥青混凝土强度抵抗住拉应力是解决问题的关键。
玻纤土工格栅在沥青罩面层中的应用，使得沥青混凝土的拉伸强度大大提高，可以抵抗住较大的拉应力而不致发生破坏。另外，即使因为局部区域产生裂纹，使裂纹发生处的应力过于集中，但经玻纤土工格栅的传递而逐渐消失，裂纹不再会发展成裂缝。 在选用玻纤土工格栅时，除其性能指标应符合上表规定之外，还应特别注意保证其幅宽不小于1.5m，以满足其作为控制反射裂缝夹层时有足够的横截面积来充分消散裂缝能量；同时，其网眼尺寸宜为其上沥青面层材料最大粒径的0.5~1.0倍，这样有助于达到最佳剪切胶粘性，促进集料嵌锁与限制。
（五）工程应用：
玻纤土工格栅近年来发展迅速，并广泛应用于沥青路面，尤其是用在沥青罩面层用来减缓反射裂缝。加拿大AM大学的Texas交通学院用其特有的罩面试验仪对玻纤土工格栅加筋罩面做了大量的模拟温度循环效果的疲劳试验，试验表明，加筋的沥青试件其抗裂能力要比未加筋的试件高二倍以上。澳大利亚新南威尔士州伍伦贡市政局曾对玻纤土工格栅、聚丙烯土工格栅、土工织物及厚沥青混凝土罩面层等控制反射裂缝的产品进行了现场对比试验，结论是玻纤土工格栅铺设方便，控制反射裂缝效果最为显著，且造价适中，因而建议玻纤格栅应用。
在一些发达国家，如德国、美国、加拿大、澳大利亚及日本等，玻纤格栅的应用已有十多年时间，在高等级公路、市政道路及机场道面等要求较高的领域应用相当广泛，对其作用机理也作了大量系统研究，制定了一些相应的设计应用规范。
涤纶土工格栅用途：公路、铁路、水利等软土地基增强加筋。
1. 涤纶土工格栅用于铁道道渣保护：由于火车震动及风吹雨淋，造成道渣流失，用土工格栅包裹住道渣，防止道渣流失，提高路基的稳定性；
2. 涤纶土工格栅用于铁道挡墙：土工格栅用于铁路边上的挡墙增强，例如火车站内用台和货台，可延长使用寿命，减少维修费用；
3. 涤纶土工格栅用于加筋挡土墙：在公路旁边和垂直挡墙中加铺土工格栅，可提高挡墙的承载能力；
4. 桥台地基一般很容易向下沉陷，出现跳车现象，在桥台地基下铺设土工格栅，可提高承载力，稳固桥台。

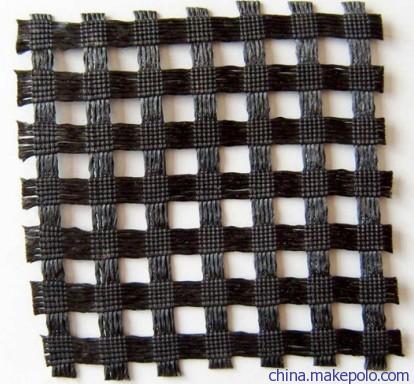

经编涤纶格栅（经编涤纶土工格栅）选取用高强聚酯纤维为原料。采用经编定向结构，织物中的经纬向纱线相互间无弯曲状态，交叉点用高强纤维长丝捆绑结合起来，形成牢固的结合点，充分发挥其力学性能，高强聚酯纤维经编土工格栅(经编绦纶土工格栅)具有抗拉强度高，延伸力小，抗撕力强度大，纵横强度差异小，耐紫外线老化、耐磨损、耐腐蚀、质轻、与土或碎石嵌锁力强，对增强土体抗剪及补强提高土体的整体性与荷载力，具有显著作用。
二、经编涤纶土工格栅功能
软路基加强，路堤边坡加筋增强，隔离挡土墙加筋，路桥加强处理。
三、经编涤纶土工格栅在工程应用
(a)用于各种高等级道路，铁路的软路基增强隔离不同的土基材料
(b)用于河岸，路堤边坡加强稳固
(c)用子各种地基的加强稳固
(d)用于道桥加强涤纶格栅
莱芜市安泰工程材料有限公司
电话：0538-8528722
传真：0538-8528722
手机：18653833564刘经理
qq: 2256951331
邮箱：2256951331@qq.com
网址 ：www.atgccl.com
地址 ：莱芜市高新区鲁中东大街
