LED驱动芯片灯带九通道双线传输LPD1109/DZ2809

LPD1109是一款高灰度（256级灰度）有9路输出，可以级联的LED驱动电路，工作电压1.8V-2.5V，输出端最高耐压可达40V，每路驱动电流不小于20mA.

1. 特点：

l 采用高压功率CMOS工艺。

l 9路输出，每路输出驱动电流不小于20mA，LED灯电压可达40V。

l 灰度调节电路（256级灰度可调）

l LPD1109一个IC可以控制9路LED,每一路LED是通过一个字节的数据来控制它的亮度的（即一路LED有256种亮度，它是通过PWM的形式来控制的）

l 双线传输，数据和时钟信号经内部再生电路后，以较强的驱动提供给下一级电路，提高了级联级数

l 最大工作频率15MHz。

l SOP16封装、DIP16封装。

2.广泛应用于：
● LED全彩发光字灯串,LED全彩模组。 ● LED全彩软灯条硬灯条,LED护栏管。 ● LED点光源,LED像素屏,LED异形屏。 ● 各种电子产品，电器设备跑马灯。

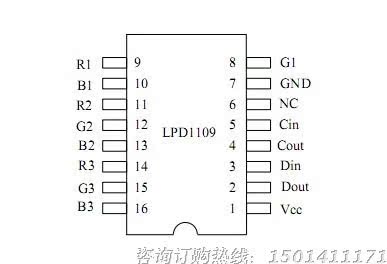

管脚图： DIP16

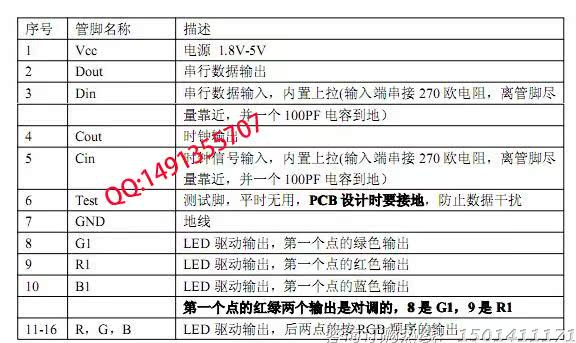

引脚功能描述：
