高性能灯光驱动芯片LPD8806驱动IC芯片，广泛运用于LED灯市场，如：护栏管、灯条、灯带、LED显示屏等。

产品描述：

LPD8806是专为LED灯光系统设计的新一代驱动芯片，它采用先进的工业级CMOS工艺，提供多路恒流驱动和灰度调制输出，特别适合离散的多灰度全彩色灯光系统。LPD芯片包括串行移位寄存器和级联驱动电路，灰度数据在时钟上沿移入串行移位寄存器，转储后经脉宽调制转为多端口的并行输出，串行移位寄存器和灰度计数器可以由不同时钟信号控制。同时将数据和控制信号经内部强驱动后输出给下一级电路。

特性：

l、 恒流驱动模式，缺省驱动电流18mA，支持LED灯电压可达12V。

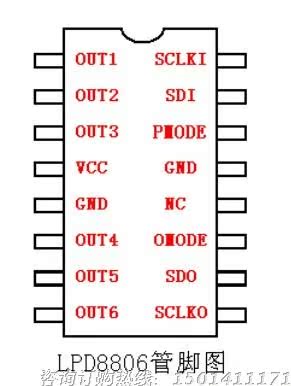

2、LPD8803支持三路输出(管脚向下兼容LPD6803)，LPD8806支持六路输出(引脚安排有利于单面板布局) 。

3、两线控制模式，移位时钟可达20MHz 。

4、独特的数据时钟再生机制，超强信号驱动能力，支持级联长度超过2000点 。

5、内建1.2M振荡电路，支持FREE-RUN模式，便于控制器编程设计（刷新频率大于4000Hz） 。

6、 每个通道均内置独立的256级PWM灰度控制电路，通过编程可实现1024级灰度效果 。

7、输出极性可选，可支持外接驱动模式或作为大功率LED驱动电路的信号源 。

8、工业级设计，输入信号经施密特处理，抗干扰性能极强 。
