抛丸机类型：钢管抛丸机

抛丸机型号：GQ500

抛丸机品牌：格兰肯

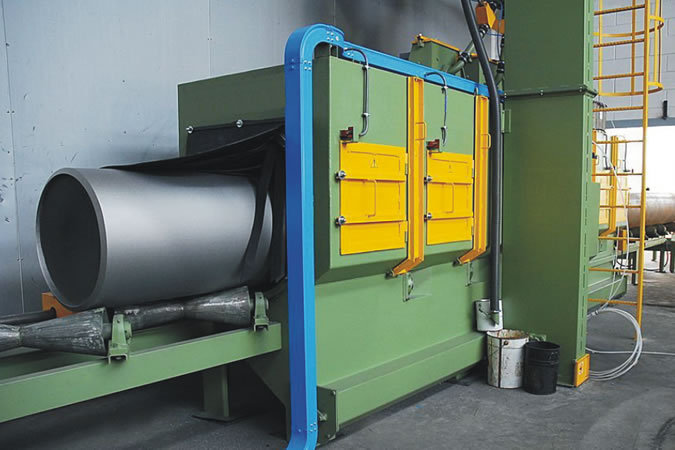

      钢管内外壁抛丸机是一种组合清理钢管内外壁的清理机，通过抛丸来清理钢管的外表面，通过抛喷丸清理内表面，使表面的氧化皮均祛除掉。该机主要利用高效强力抛丸器抛出的高速丸流，抛打位于室体内的旋转工件表面与内腔上，去掉其它的粘砂、锈层、焊渣、氧化皮及其杂物，使之获得精细的光洁表面。提高了漆膜与钢材表面的附着力，并提高钢材的抗疲劳强度和抗腐蚀能力，改善了钢材的内在质量，延长其使用寿命。

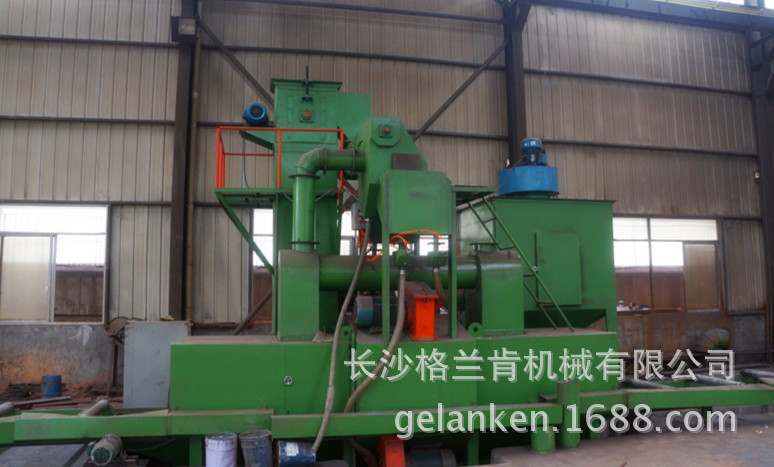

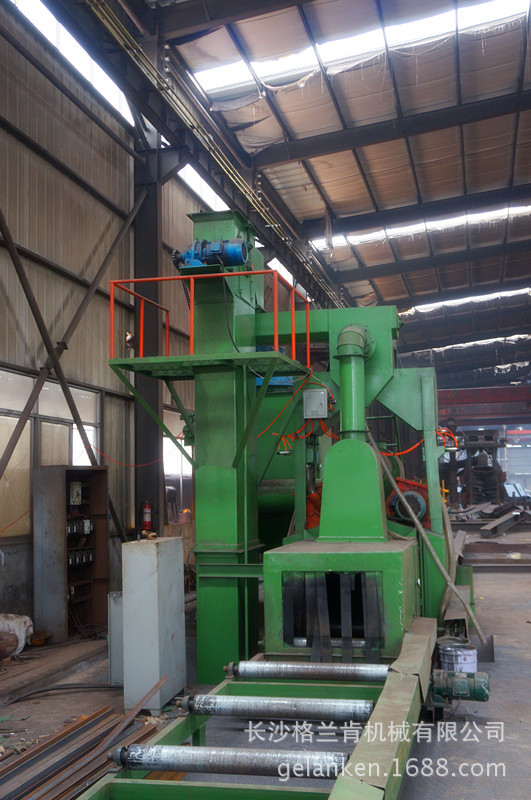

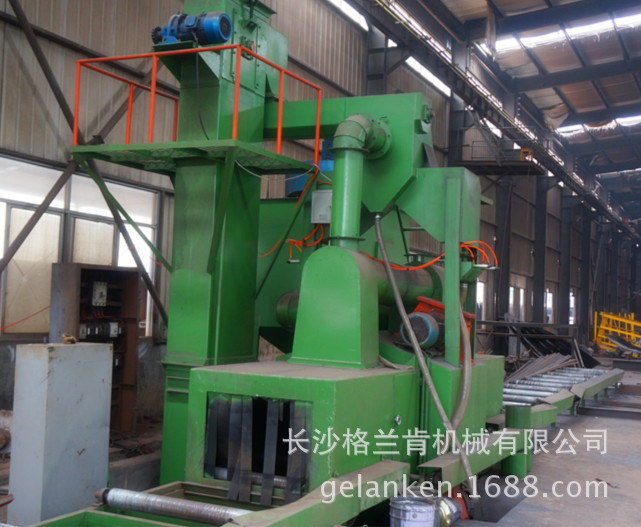

      该设备主要由清理室、抛丸器总成、输送辊道、上料机构、卸料机构、螺旋输送器、提升机、维修平台、分离器、除尘系统及电控系统等组成。

       1. 抛丸器采用向上抛丸布置。由于管径不同钢管在辊道上输送时其底面大致处于相同的高度，抛丸器从下向上抛射，弹丸到钢管表面的距离基本相同，钢丸到达工件表面的抛射速度相同，保证不同管径的钢管对表面的清理效果都一样。为后续的喷涂提供相同的条件。

       2. 工件连续通过抛丸机的进出口,因清理管径悬殊的钢管, 为防止弹丸外飞，本机采用多层可换式密封毛刷，实现对弹丸的彻底密封。

       3. 采用离心悬臂式新颖高效多功能抛丸器，抛丸量大，效率高，叶片更换迅速，具有整体更换之性能，维修方便。

       4. 采用满幕帘式BE型丸渣分离器，大大提高了分离量、分离效率及抛丸质量，减轻了对抛丸器的磨损。

结构特征

      机器的结构由上料机构、送进辊道、抛丸清理机、送出辊道、下料机构、气控系统、电控系统及除尘系统等组成。本机借助PLC电气控制，气阀气缸气动控制上卸料系统, 弹丸可控闸门以及弹丸输送等故障检测,实现整机自动控制,从而具有生产率高、可靠性好和自动化程度程度先进等特点。

1、 工件清理顺序

上料支架→ 上料机构上料→进入抛丸室 →抛丸处理（工件边前进边旋转） →送出抛丸室→下料机构下料→下料支架

2、 弹丸循环顺序

弹丸储存 → 流量控制 → 抛丸处理工件 → 斗式提升机垂直提升 → 丸渣分离 →(再循环)

抛丸器

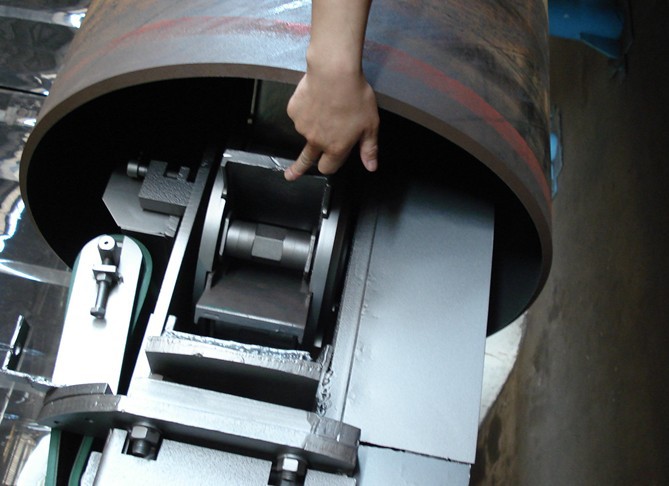

      本设备选用的抛丸器为单元盘曲线叶片，它是我们应用先进技术经精密加工安装而成，主要由叶轮、主轴与主轴承座、罩壳、定向套、分丸轮、叶片、护板、传动装置、电机与轴承等零部件组成。该抛丸器为单元盘结构，因此弹丸的流入性能好，单位功率的抛射量大，该抛丸器的叶轮体靠近主轴端，结构合理，布置合理紧凑，维修方便.

除尘

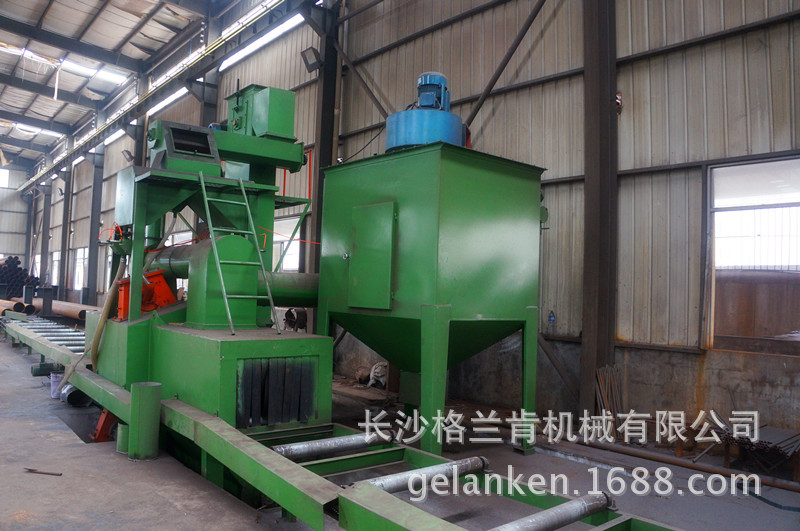

      采用脉冲、震动或逆气流清灰，都可轻易地使滤筒再生，清灰效果好。滤筒过滤除尘技术是袋式除尘的换代产品，是二十一世纪的过滤技术。

技术参数

      钢管内外壁抛丸机采用多层可换式密封毛刷，能够实现对弹丸的彻底密封。钢管内外壁抛丸机采用离心悬臂式新颖高效多功能抛丸器，抛丸量大，效率高，叶片更换迅速，具有整体更换之性能，维修方便。

      钢管抛丸机由送进辊道、抛丸清理机、送出辊道、下料机构、气控系统、电控系统及除尘系统等组成。抛丸清理机由抛丸室、抛丸器总成、溜丸斗及格栅、丸渣分离器、提升机、平台梯子栏杆、供丸系统等部件组成。

      钢管抛丸机借助PLC电气控制，气阀气缸气动控制上卸料系统,弹丸可控闸门以及弹丸输送等故障检测,实现整机自动控制。

      适用于成批钢管在焊接或涂装前对其外表面连续进行抛丸处理，彻底进行除锈，除氧化皮和其他污垢物，是管道清理方面的专家。经过抛丸处理，使之获得一定粗糙度的光洁表面，增加喷涂附着力，提高表面质量与防腐效果。其卓越的清理性能让过去劳动力密集的喷砂和电线刷的方法成为过时。同时，钢管抛丸机能将生产成本将至最低，且大大提高产出。
      钢管抛丸机采用一个滤筒除尘器，一件式离心抛头就能将磨料以一个可控的方式和方向被抛射出去，并且丸料进行循环。密封圈大小可调节以适合不同直径的管道，且更换简便。与其他表面清理和预处理方式不同的是，该无化学反应过程的抛丸清理工艺不会对环境造成污染。钢管抛丸机安装简单，成本低，空间占据小，无需地坑或其他排放管路。
