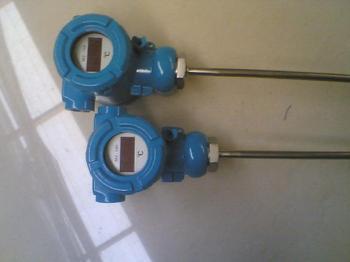

晶锋集团隔爆一体化热电阻

晶锋隔爆一体化热电阻规格型号：WRMB-140 WRMB-140G WRNB-140 WRNB-140G WREB-140 WREB-140G WRCB-140 WRCB-140G WRFB-140 WRFB-140G WZPB-141 WZPB-141G WZCB-141WZCB-141G分度号有：K N E T J Pt100 CU50

【详细说明】

1、应用

  通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

2、特点

1. 二线制输出4-20mA，抗干扰能力强；

2. 节省补偿导线及安装温度变送器费用；

3. 安全可靠，使用寿命长；

4. 冷端温度自动补偿，非线性校正电路；

3、工作原理

  防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
  热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。

4、产品执行标准

1. IEC584

2. IEC751

3. IEC1515

4. JB/T5518-91

5. JB/T7391-94

5、测温范围及允差

    1)热电阻测温范围及允差

     2)热电偶测温范围及允差

 6、输出信号：4-20 mA，负载电阻250，传输导线电阻100

 7、输出方法： 二线制

 8、精度等级：
 温度变送器精度等级：0.1 0.2  0.5
 显示器精度等级：模拟指示式2.5级;数字显示式0.5级.

 9、供电电源：24V.DC±10℅

10、防护等级：IP65

11、防爆等级：

 隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
 本质安全型：iaⅡCT6

12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

13、热响应时间：

  当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

14、基本误差：仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。

15、工作环境：

18、仪表接线方式

21、选型须知

  a型号

  b分度号

  c防爆等级

  d热电偶(阻)精度等级

  e温度变送器(显示器)精度等级

  f安装固定形式

  g保护管材质

 h长度或插入深度
