【高精密斜床身车铣复合机床TW-52MY】价格_厂家

品牌

四朋机械

型号

TW-52MY

类型

多轴车床

用途

通用

控制形式

数控

动力类型

电动

精密程度

高精度

自动程度

半自动

布局形式

卧式

主轴转速级数

无级

运动方式

联合传动

最大切削直径

50mm

床身最大回转直径

50mm

工作台面宽度

150mm

工作台面长度

300mm

主电机功率

2.2KW

主轴转速范围

800rpm

最大加工长度

100mm

主轴通孔直径

50

外形尺寸

1200*630*1200mm

重量

1120kg

加工范围

φ1-φ50mm

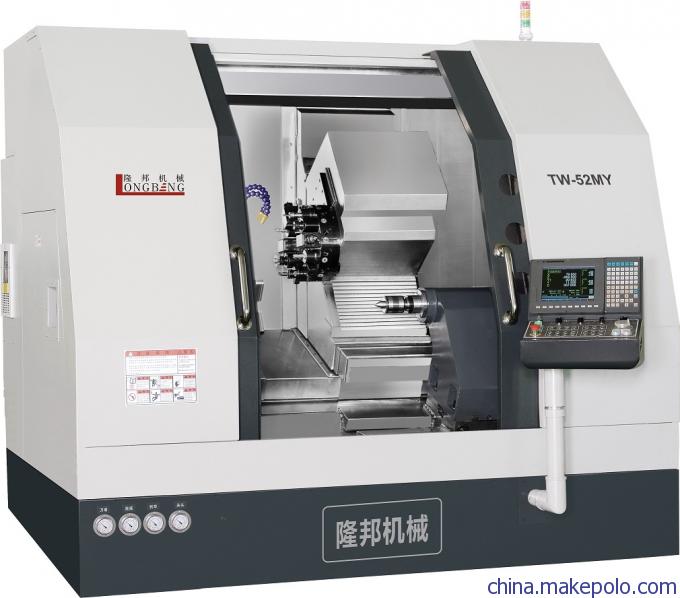

TW-52MY 高速精密斜Y轴车铣复合机床

产品特点：

（1）：Y轴与X轴联动可大幅提高复杂工件加工能力，并且能改善多项加工零件之加工精度。例如进行高精度铣槽，雕刻，偏心钻孔攻牙等。

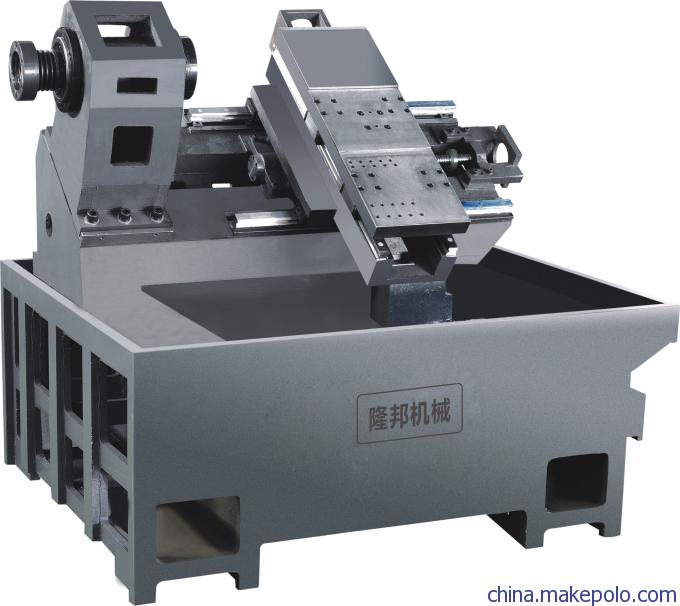

（2）：斜Y轴具有独特的高刚性，高性能，高精度，大大可以提高生产效率。

（3）：控制轴数5轴4联动，可以一次性完成加工多元化的的零件。

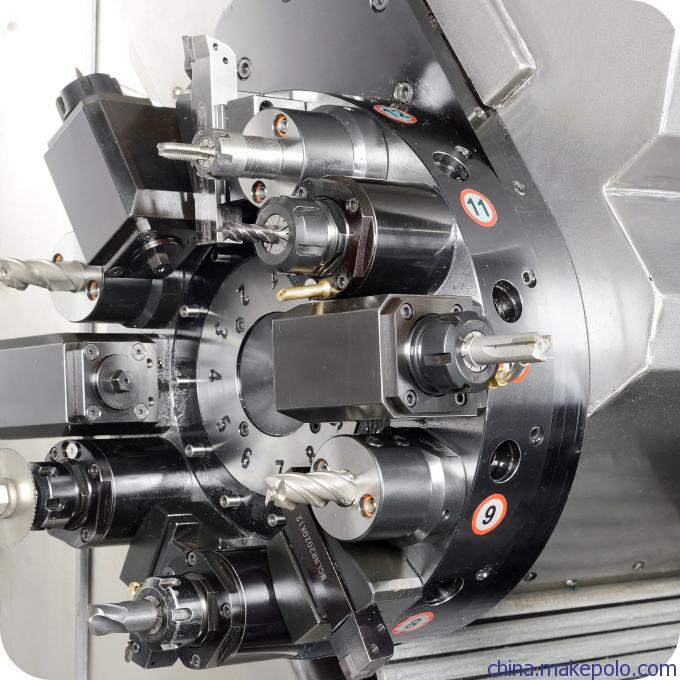

（4）：12工位动力伺服刀塔，具有较高的换到速度、精度，可以一次性旋转到位完成。对角换刀0.4秒，领边换刀0.2秒

（5）：TW-52MY机型自带重心尾座，可以加工550MM以内的长轴类零件，尾顶由液压自动控制。

机床的主要技术参数：

机械类别	名称	参数
动力系统	主轴电机	11KW
	主轴转速	3000r/min
	X轴伺服电机	1.8 KW
	Y轴伺服电机	1.8 KW
	Z轴伺服电机	1.8 KW
控制系统	台湾新代	21TB
加工范围	主轴通过直径	Φ52mm
	最大加工直径	Φ250mm
	最大切削长度（刀塔）	530mm
行程范围	X轴行程	300mm
	Y轴行程	120mm
	Z轴行程	530mm
	X轴快移速度	20m/mim
	Y轴快移速度	20m/mim
	Z轴快移速度	20m/mim
	主轴端部型式及代号	A2-6
	主轴前端孔锥度	1:20
刀塔规格	刀塔形式	12工位伺服动力刀塔（不含动力刀具）
	动力头	ER25
	外圆刀	20×20
	镗刀杆直径	Φ20mm
外形尺寸及重量	总重	约6500KG
外形尺寸及重量	外形尺寸（长×宽×高）	3000×1600×2200mm

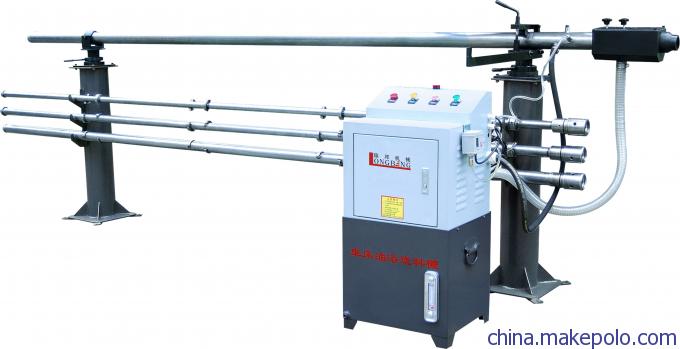

选配装置	自动送料机、液压卡盘、工件收集器等
