概述

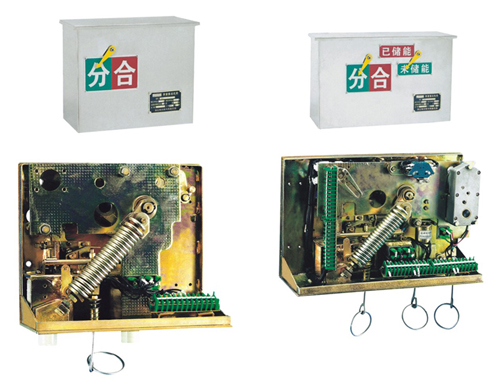

CT23型可供操作ZW□-12系列户外高压真空断路器及其合闸功与之相当的其它高压真空断路器之用。该操动机构具有电动或手动合、分、过电流保护等功能，其机械寿命为10000次。CT23-D系我公司新设计的改进型电动机构，采用由磁直流电机、链轮传动储能，动作平稳，可靠性高，机械性能好，使用寿命长；手动储能手柄设置在机构本体内，避免了原来该部件的渗漏水环节，并且由于拉环设置在机构下不部，使机构外型更为美观，适宜于新、老户外10KV柱上真空断路器之用。
CT23-D型弹簧操动机构（户外）主要技术参数
CT23-D型弹簧操动机构（户外）主要技术参数 1、机构的输出角为40°-45°
2、分合闸脱扣器、过电流脱扣器及储能电机的技术参数见下表
3、CT23A-D机构和ZM1-10型户外高压真空断路器配装后，在合闸弹簧已储能准备合闸前，传动轴套之滚轮与凸轮的间隙应保持2MM左右。
4、机构外形尺寸：(1) 460×300×480mm

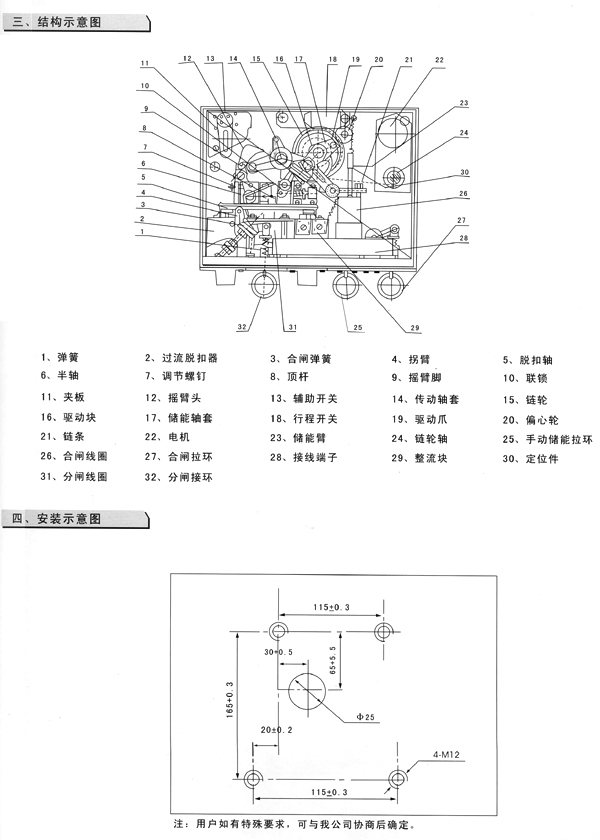

■安装位置示意图
|
|
'
