控制器使用说明书

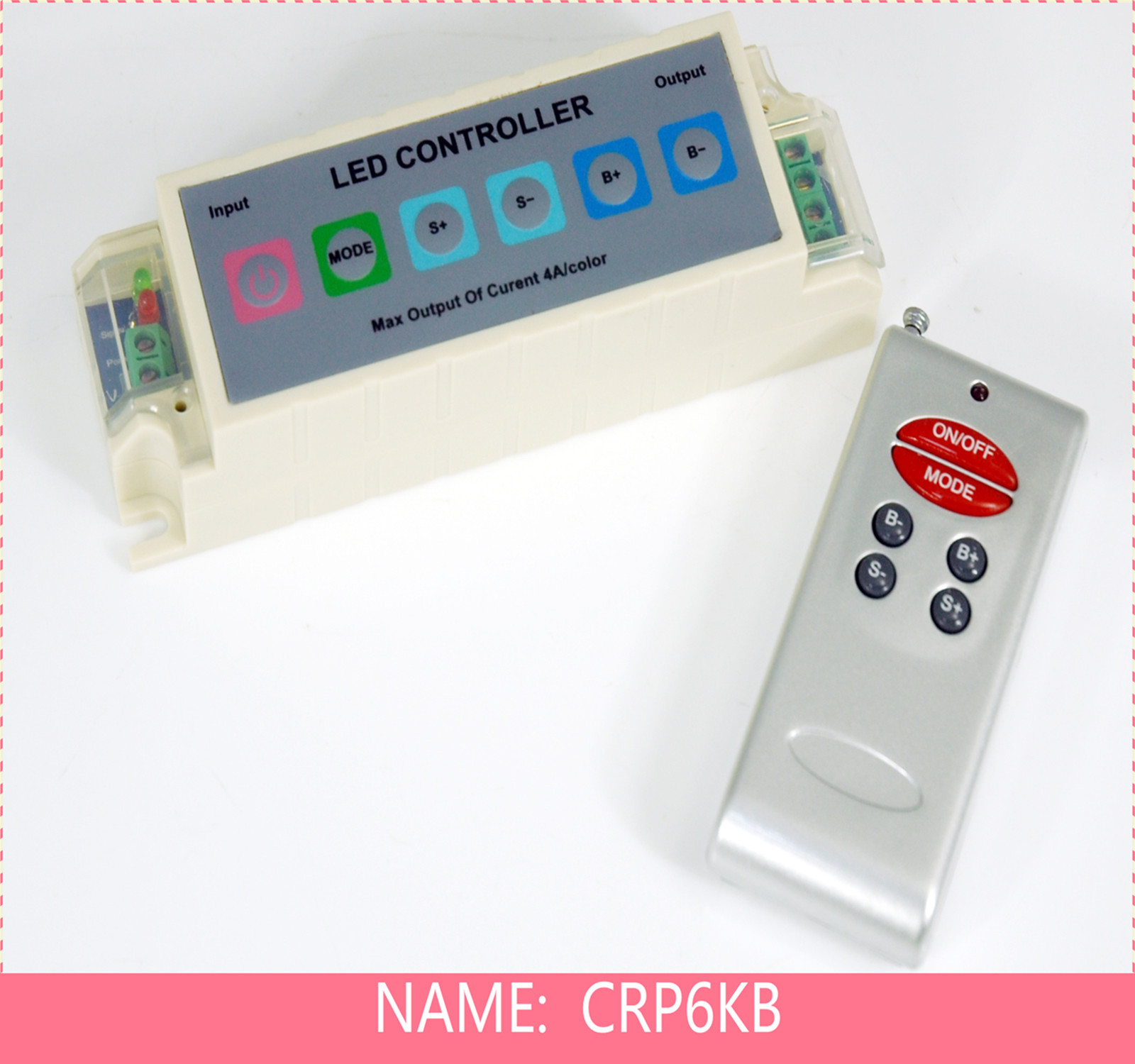

6键射频无线控制器为LED灯光控制的配套产品，LED光源，开关电源组成完整的灯光系统。  无线射频6键控制器用于控制各种以led为光源的灯具，例如：LED模组，LED软光条，点光源等；具有接线方便，使用简单等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。控制器带手动按键模式。

一 、主要指标：

工作温度：-20~60℃           供电电压：DC12V

外形尺寸：130*40*25 mm3      连接方式：共阳

额定负载电流：每路4A

控制方式：采用射频无线控制方式：

1.（开/关）：在任何状态下都可开启或关闭控制器输出，

2.（模式）：为样色功能键，可选择不同的样色变化，共21种变化

3.（亮度+）：输出信号的亮度控制，每按一次亮度级数加1

4.（亮度-）：输出信号的亮度控制，每按一次亮度级数减1

5.（速度+）：输出信号的速度控制，每按一次变化速度级数加1

6.（速度+）：输出信号的速度控制，每按一次变化速度级数减1

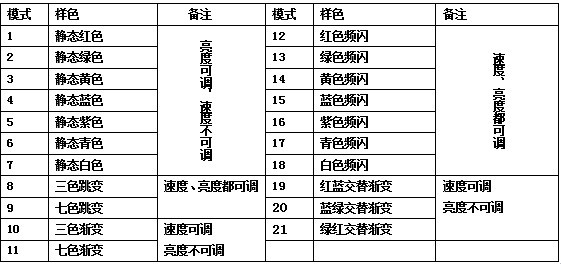

样色变化如下：

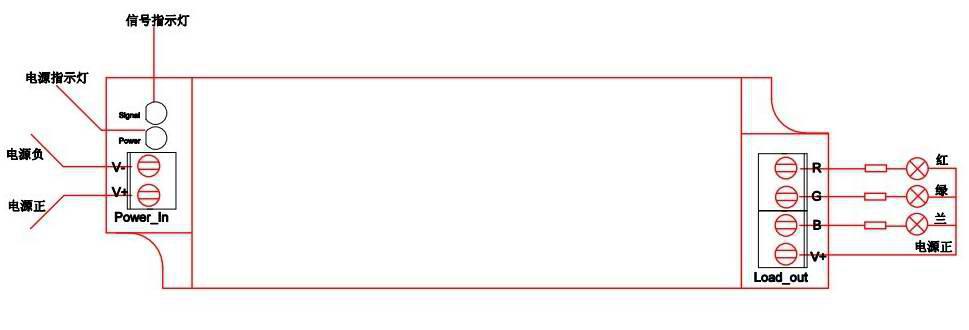

二、接线图：

电源指示灯（红色LED）在通电后亮，信号指示灯（绿色LED）在按下按键时会闪烁，即每按一次按键信号

指示灯闪烁一次，表示已接收到信号。

三、注意事项：

1、使用的电源必须与本产品工作电压相符合；

2、无线遥控器采用12V电池供电，伸长天线，控制效果更好；

3、引出线应按照接线图提供的颜色，正确接线；

4、本产品的质保期为壹年，质保期内包换包修，但不包括人为损坏或超负荷工作的情形。
