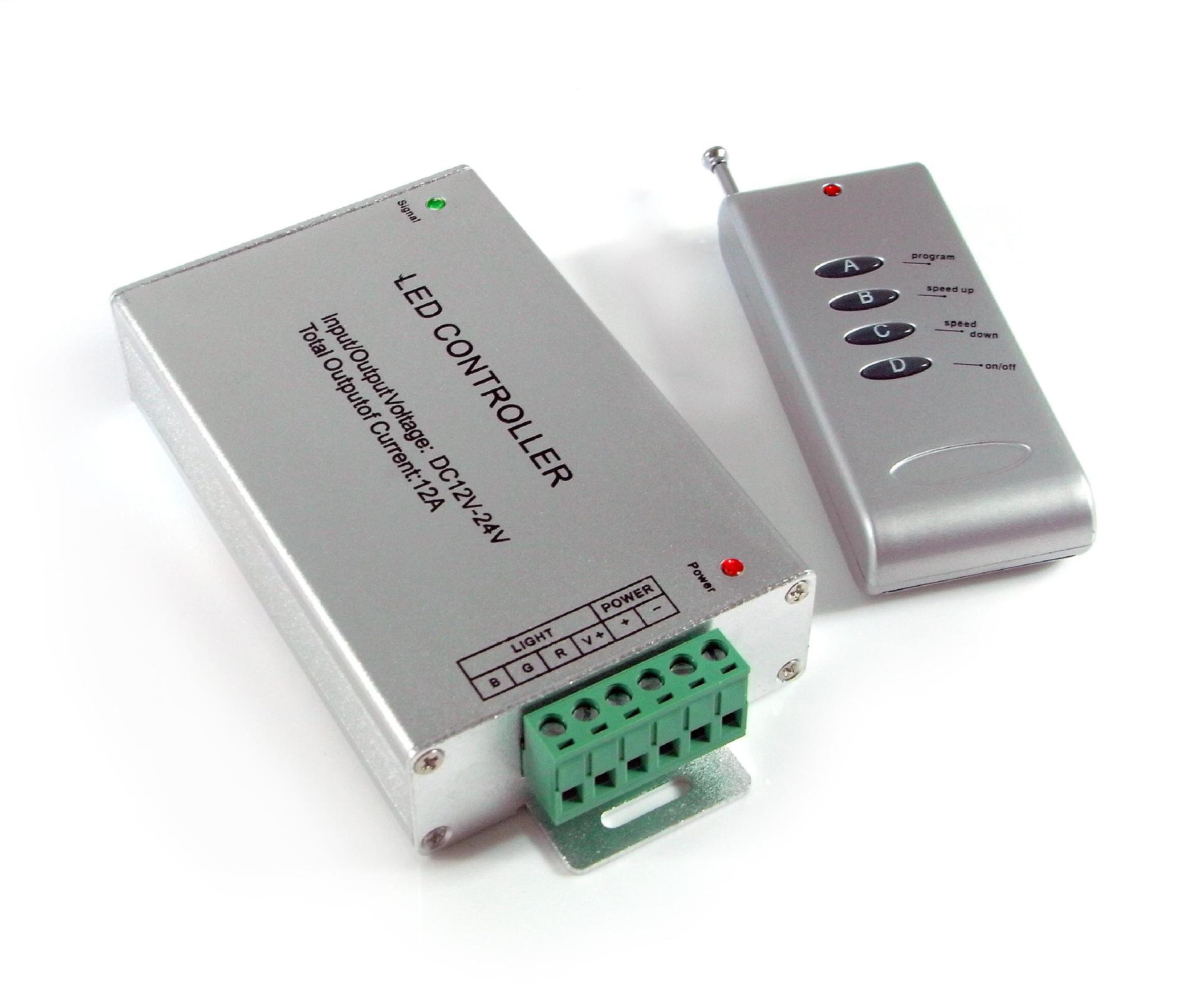

一. 产品简介：
无线射频控制器采用先进的微电脑控制，用于控制各种以led为光源的灯具；具有接线简单，使用方便等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。
二．技术参数
●型号：CB12 AF4B
● 工作温度： -20-60℃
● 供电电压： 直流12V、24V可选（订货注明所需电压）
● 功能模式： 11种
● 输出： 3回路
● 连接方式： 共阳 、共阴（可选）
●发射接收频率： 433Mhz
● 外型尺寸： L102.5ΧW65ΧH25 mm
● 净重： 190g
● 输出电流： <4A(每回路)
● 输出功率： 12V<144W/,24V<288W
三. 外形尺寸：
控制器尺寸：

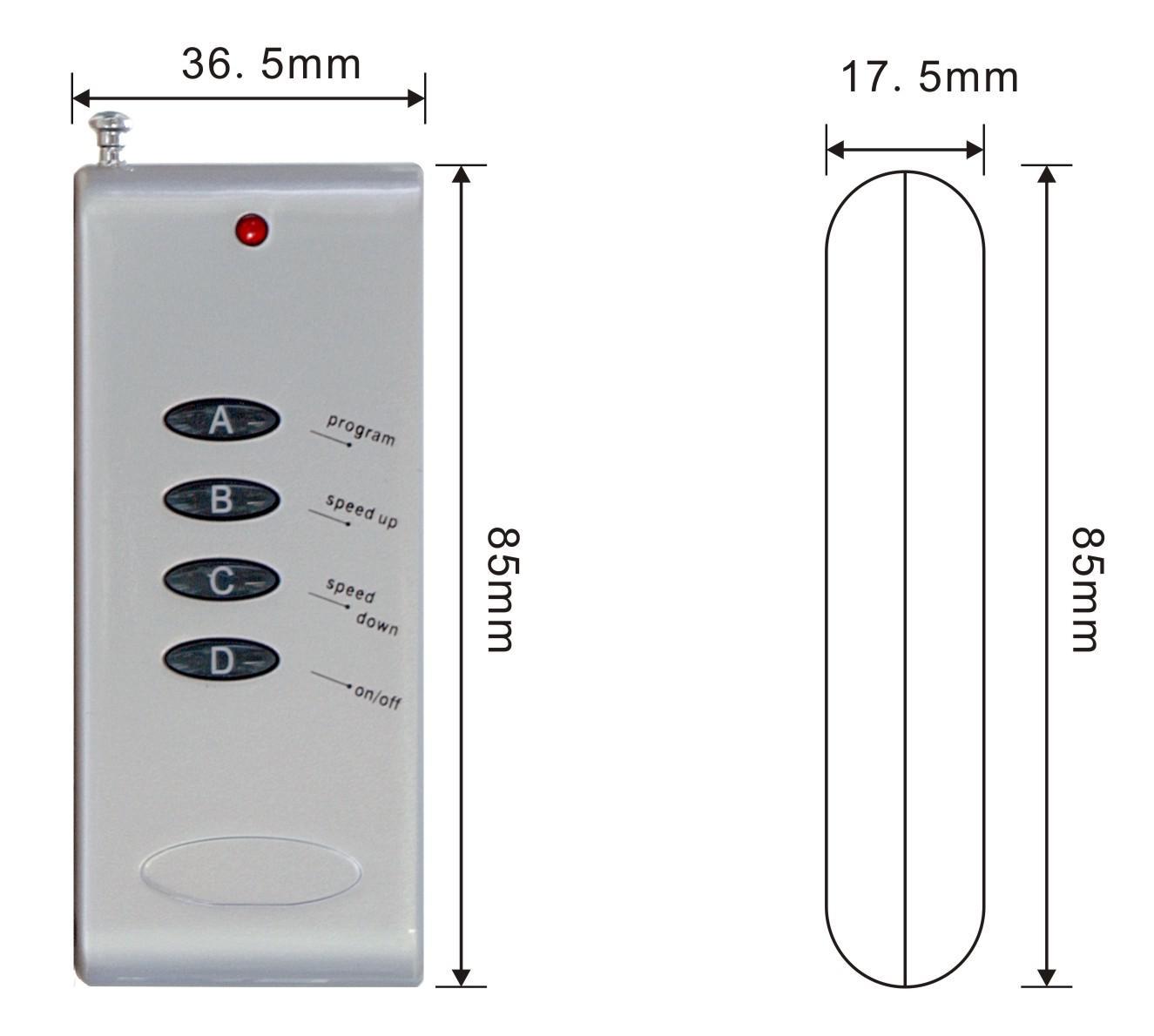

遥控器尺寸:
四.控制器连接示意

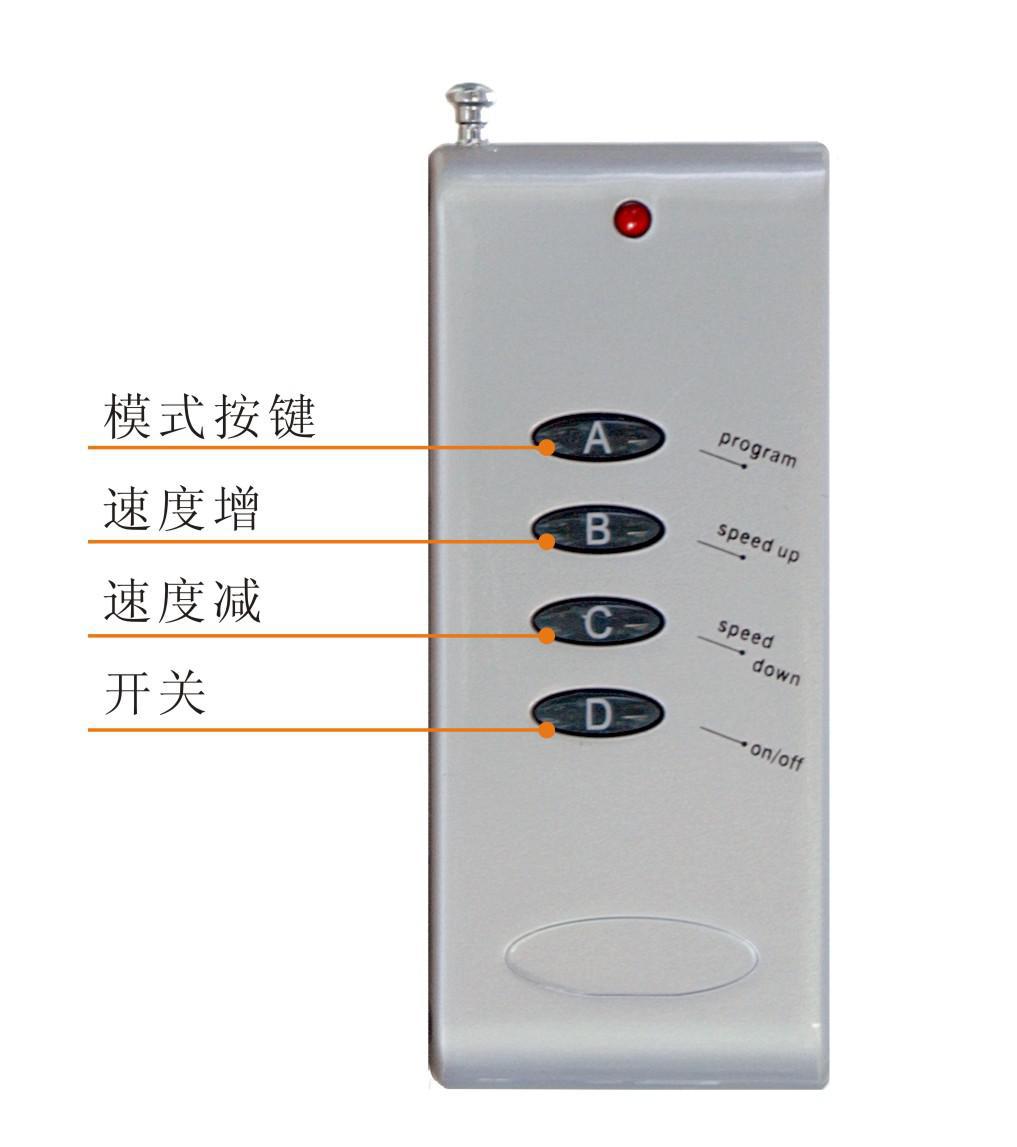

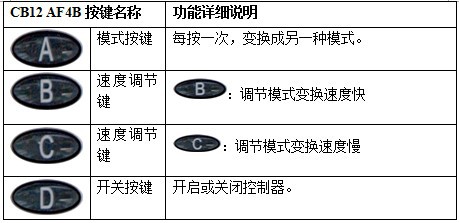

五.遥控器按键功能说明
六.使用说明：
1. 先连接负载线，再接电源线；上电前确保连接线之间无短路现象；
2．采用无线射频控制，共4个按键，各按键功能如下：
Program:样色功能选择键，每按一次，灯光样色变化一次；
Speed up:速度加快键；
Speed down:速度减慢键；
On/off:开关键，任何状态下可开启或关闭控制器输出。

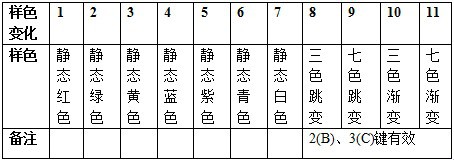

变化模式列表：
七.故障分析和解决方法：
'
