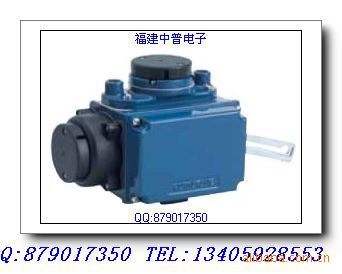

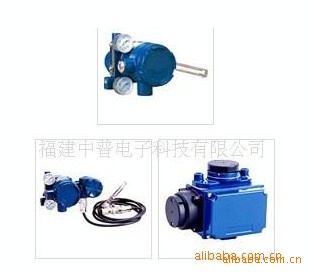

现货销售 山武阀门定位器

型号： AVP100-H

规格： 标 准 规 格 项目　　　　　　　　　　　　

规格 适用执行机构　　

单/双作用直行程执行机构；角行程执行机构 保护形式　　　　

 FM本安；NEPSI本安; IP66 输入信号　　　　 4~20mA DC（可任意设定分程：最小量程为4mA）

输入阻抗　　　　 300Ω max / 20mA DC

流量特征 　　　　 线性、等百分比性、快开用户自定义特性（最大能够设定15段折线）

阀杆行程范围　　 反馈杆旋转角度 ±4°~±20°

手动操作　　　　 通过A/M切换开关进行

供气压力　　　　 140kPa~700kPa {1.4kgf/cm2~7.0kgf/cm2}

空气消耗量　　　　4l/min[N]以下：气源压力140kPa{1.4kgf/cm2}， 　　　　　　　　

输出50%时的稳定状态 　　　　　　　　5l/min[N]以下：气源压力280kPa{2.8kgf/cm2}， 　　　　　　　　

输出50%的稳定状态 　　　　　　　　6l/min[N]以下：气源压力500kPa {5.0kgf/cm2}， 　　　　　　　　

输出50%的稳定状态 　　　　　　　　10l/min[N]以下：双作用、气源压力400kPa，输出50%的稳定状态

气源配管接头　　1/4 NPT内螺纹 电气配管接头　　1/2 NPT 内螺纹 　　　　　　　　

FM本安型：1/2 NPT 内螺纹 　　　　　　　　

NEPSI本安型：1/2 NPT 内螺纹

最大处理空气容量　　110l/min[N]以上：供气压力140kPa 时；250l/min[N]以上：双作用，供气压力400kPa 时 仪表使用气源规格　　固体颗粒 最大许用直径不超过3um油份 不允许含有油份雾点低于环境温度10℃

输出平衡压力　　55±5%（无负荷，输出压力平衡时）

避雷性能　　　　　　 最高电压 12kv, 最高电流 1000A 环境

温度范围　　普通型：-40~+80℃FM本安：另行通知

NEPSI本安：另行通知

环境湿度范围　　10~90%RH

设定工具　　　　　　 SFC160 或SFC260 （SFC 现场智能通讯器，软件版本7.5以上）

性能　　　　　　　　　　 规格

精度　　　　　　8mA< 输入信号 < 16mA ±1% 满行程

输出特性时　　 ±2.5%满行程）4mA< 输入信号 < 8mA 　±1.5%满行程 阀杆位置精度　　 ±1% 满行程 （变换输出特性时±2.5%满行程） 油漆　　　　 丙烯基烘漆 (深蓝色)

主要材料　　 本体: 铝合金气动放大器外壳: 塑料 重量　　　　

单作用型: 1.7kg双作用型：2.0kg

生产厂家： 日本山武株式会社（YAMATAKE）

产品说明： SVP3000 Alphaplus 单作用电/气阀门定位器 AVP100型
