产品简介：

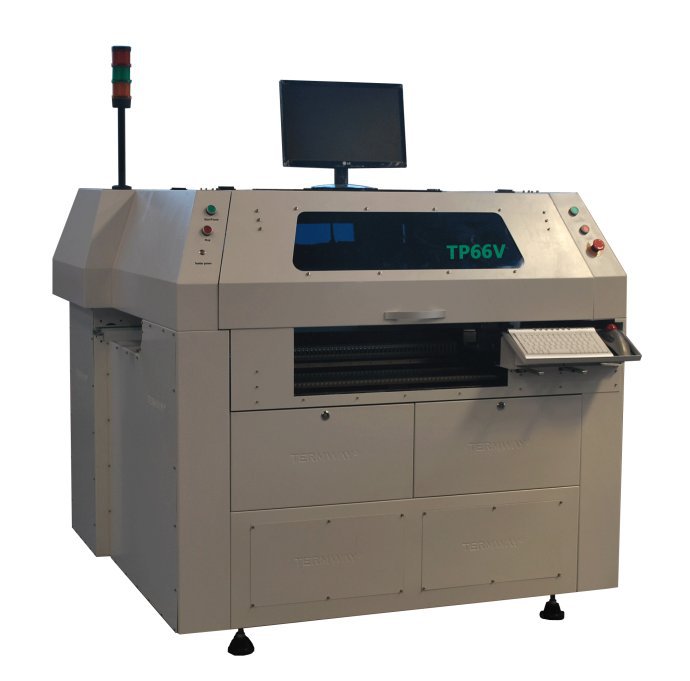

TPV系列贴片机是一款#全自动视觉贴片机#，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比最高的全自动贴片设备。本产品适合大部份SMD片状元件0402, SOIC, PLCC及QFP IC；配置视觉对中系统，满足高精密度0.5mm脚距之QFP IC或BGA等芯片的贴装．除标准的圆形基准点外，不丝印焊锡膏的方形的PCB焊盘和环型穿孔焊盘，也可作为基准点来识。

特点：

1.整机采用进口精密方形导轨，有效提高贴片精度。

2.整机采用500万像素高清晰工业相机，完成高精密元器件的视觉对位贴装。

3.配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机生产效率和贴片精度。

4.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。

5.标配自动吸嘴更换系统。

6.高性价比全自动贴片机，最适合中规模生产使用。

7.标准配置：4套视觉对位系统，9支吸嘴，一套可放置96个8MM喂料器的喂料器底盘。

8.整机传动采用伺服电机配合高精密滚珠丝杆实现，可以完成高精密元器件的重复贴装。

9.配置不同的喂料器可以满足不同大小元器件的贴装要求。

10.整机由专业的工业计算机配合专用软件控制，方便操作使用。

11.可以非常方便导入电路板CAD数据。

12.可以非常稳定并且方便的完成电路板拼板的编程和贴装。

13.可以在软件中显示拼板中所有坐标点，并对其中的坐标进行微调。来实现高精密的贴装。

14.可以在软件中设置各个拼板的间距，并根据间距显示所有放料坐标，可以在拼板中选择不贴的拼板。

15.如果电路板加工有质量问题，可以对放料位置进行整体偏移改进。

16.软件可以实现贴片头的自动优化功能。

17.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，这样可以提高机器长期使用的稳定性。

18.整机具备电路板高度自动检测功能和元器件拾取失败的报警功能。有效提高生产质量控制

19.整机具备缺料报警功能。适合大批量生产时候的无人值守。

20.整机安全性能一流。

标配：

1、工业计算机1套

2、贴片头1组

3、吸嘴9个

4、GFTA-48喂料器平台2套

5、MARK点识别相机2套

6、QFP精密工业相机2套

7、QFP高清晰光源系统2套

选配件：

1、8mm，12mm，16mm，24mm，32mm自动喂料器

2、IC盘式喂料器（GFQN）

3、元器件散料盘（GFSN）

4、吸嘴

5、AQ38底镜系统（可以贴装25MM-38MM QFP）

6、AQ45底镜系统（可以贴装38MM-45MM QFP）

7、工业气泵

技术参数
