常州成丰2013年主打产品第三代金属管浮子流量计，媲美国际水准，质量与服务让用户满意。

   常州成丰引进国外先进技术连同5项自主专利技术研发生产的第三代金属管浮子流量计，主测管采用一体式内外成型，无测量死角，压力损失小，磁性元件不受地磁场影响，指示器模块化安装，对介质的粘度、密度、温度、压力多级修正标定。相比传统的流量计，具有精度高、重复性好、服务量小的优点。

    标准型LZ系列金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。

型号参数：

口径：DN25

类型：就地型

测量管材质：316（L）不锈钢，可选PVDF或F46衬里

流量可选：

测液体的：100-1000L/h   160-1600L/h   250-2500L/h

          400- 4000L/h

测气体的：3-30m3/h  4.5-45m3/h  7-70m3/h  11-110m3/h

流量计也可采用螺纹连接的形式！

    本流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积， 随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。
      在M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上。

特点：

1.全金属结构，坚固稳定。
2.短行程、小型结构设计。
3.低压力损失设计。
4.新型磁耦合结构设计确保传输信号更加稳定。
5.根据用户要求可以方便的增加气体阻尼装置和磁过滤器。
6.保温或伴热夹套。
7.用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。
8.适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。

M9指示器

1. 在指示器中采用一对耦合磁钢完成流量指示和电信号转换。

2. 采用最新型的ESK型信号变送器，可兼有HART协议通讯功能。

3. 可在就地流量指示型仪表内选择安装：

  （1） 带4-20mA非线性输出并无滞后的ESK型信号变送器；

  （2） 上、下限报警开关。

M8指示器

    M8指示器的壳体为金属壳体，内置CPD型智能线路板，本安防爆结构设计，防爆标志iaⅡCT5，改指示器既有单独的机械指针指示瞬时流量，还有物位液晶数字显示瞬时流量及八位数字显示累计流量，并配有按键操作、人机交互界面，还可输出4-20mA电流信号，上、下限报警等多种信号。

    M8指示器的上、下限报警方式与M9指示器不同，改指示器报警采用电器输出方式，采用键盘操作方式，方便灵活，准确可靠，并且有掉电保护功能，还具有逻辑功能，开/闭点即上/下限不用跳线即可在软件中设定报警输出，可通过中间继电器或安全栅直接与PLC连接。

    M8指示器具有设定功能，数据备份、数据恢复及掉电保护功能，另外在不是二线制供电方式下，还可选液晶背光显示功能。

    M8指示器还可实现电池供电，它采用一节高能锂电池3.6V  7.5AH供电方式，可连续工作三年以上，在液晶显示屏右下角有一电量显示条，可提醒用户及时更换电池，另外电池在-10℃~+45℃范围内效率最高，放电稳定，工作时间延长。

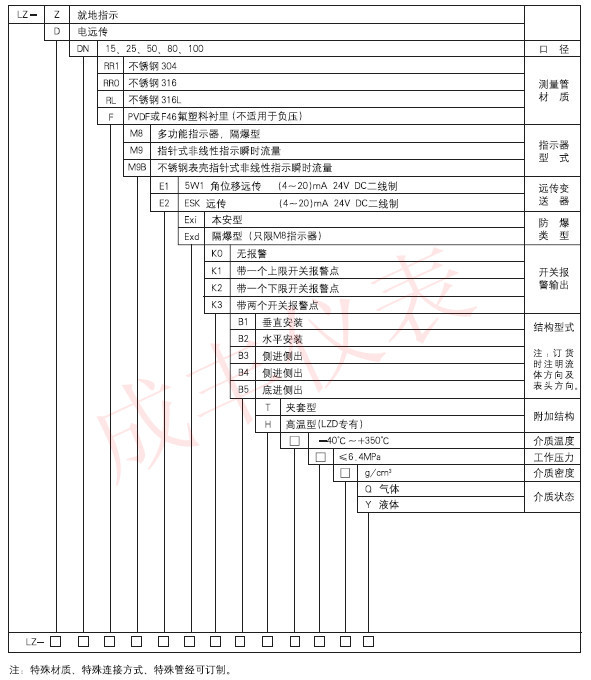

产品选型编码：

厂家温馨提示：

关于浮子流量计的一些安装小知识：

1. 安装使用前，要核对所需的流量范围、工作压力和介质温度等是否与选用的流量计规格相符。

2.  流量计应垂直安装（当然，特殊安装方式的金属管浮子流量计除外）在无震动的管道上，流体流过流量计的方向必须自下而上，不要有倾斜，否则会带来额外的误差。

3.  连接流量计的管道要保持一定长度的直管道，测量有杂志的流体时，应安装过滤器。
