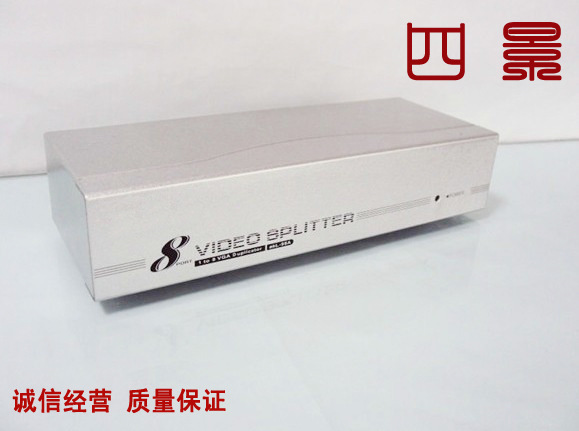

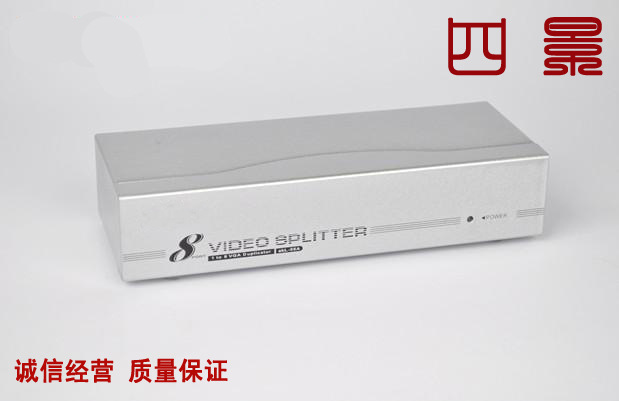

产品名称：8口VGA分配器，VGA分配器

型号：98

详细说明：

 四景系列高清晰高分辨率VGA切换分配器，是专门为计算机高分辨率RGB图像显示分配面设计的设备，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒本会议室、售票平台等场合。可以完成一路输入多路输出，，用户可以方便的完成演示过程中的信号分配。250MHZ的宽带，支持目前主流分辨率格式的VGA显示信号
最高分辨率：1920×1440 ,1台主机可连接接8台显示器8个画面都相同。
带宽为：250MHZ
每个端口可进行级联（支持三级级联）
支持ROHS标准
信号属广播方式
增强信号显示，信号延长至50米
具有省电模式（当电脑关闭时）
外形尺寸200×75×42mm
全金属外壳设计

电源；9V300mA


92/94/98/916分配器,通过它你只需要一台主机便可共多台显示器，它为你节省时间、金钱、设备、能源，是你工作的好帮手。
产品特征：
1、    92/94/98/916分配器外观精美、易于安装，
2、  支持DOS，WIN3.X,WIN95/98/98SE/2K/ME/XP/NT,Linux,Netware,Unix等操作系统。
3、  支持热插拔，可随意增减显示器，而无需关机，
安装说明：
1、  请使用专用的VGA电缆线，

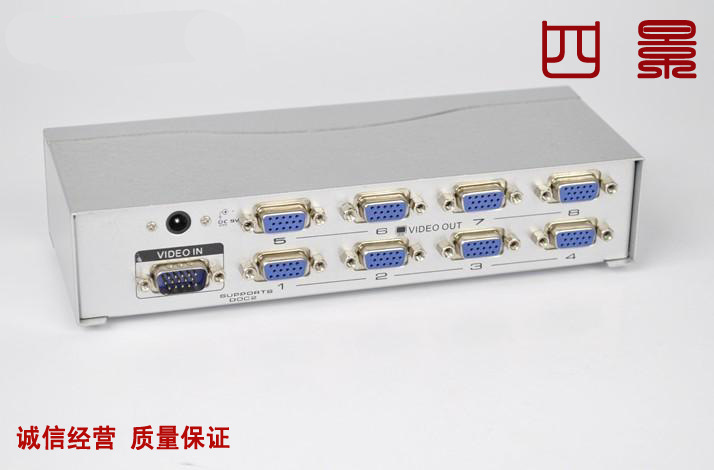

2、  将VGA电缆线的一端接到电脑显示器接口上，另一端接到分配器的VIDEO  IN接口，再分别将显示器连接到相应的输出口，(VIDEO OUT)
3、  检查连线，确保电缆线正确连接，
4、  将外置电源接上，打开电源开关,此时POWER指示灯亮，
5、  打开电脑电源开机.
技术参数
基 本
　　带宽250MHz(-3db)满载
　　亮色度干扰-55dB@5Mhz
　　微分相位0.05o(RL=150Ω)
　　微分增益0.05%(RL=150Ω)
　　最大传播延时5ns(±1)
　　切换速度≤180ns
视 频
　　信号输入-------
　　信号类型VGA-UXGA 视频信号
　　接口VGA15HDF 接口
　　最小电平0.5Vp-p
　　最大电平1.0Vp-p
　　阻抗75Ω
　　回波损耗-30db@5MHz
　　信号输出-------
　　信号类型VGA-UXGA 视频信号
　　接口VGA15HDF 接口
　　输出电平0.7Vp-p
　　阻抗75Ω
　　回波损耗-30db@5MHz
　　直流补偿最大 5mV
　　同 步-------
　　输入/输出信号类型TTL
　　输入电平0V-5.0Vp-p:4.0V
　　输出电平5Vp-p
　　输入阻抗510Ω
　　输出阻抗75 Ω
　　极性正或负（与输入完全一致）
规 格
　　电源100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源
　　功率≤20W
产品以实物为主
注意；常见问题及一般应对措施
1.       分配器不能工作？
第一步  检查电源指示灯有没有亮，如果没有亮请检查电源部分。
第二步  检查VGA线是否有松动或者接触不良现象。
第三步  检查VGA线的长度是否在标准之内25（VGA标准 3+6线）
        市面上很多接线头为3+6 15针线实际里面很多少焊接芯线很多为3+4甚至更少，导致本公司产品级联第二台无法稳定显示或偏色现象，建议购买本产品设备专用线）
第如果还是无法显示，请将输入讯号（主机等）直接接入电视或显示器，看是否显示正常
