TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等。 电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

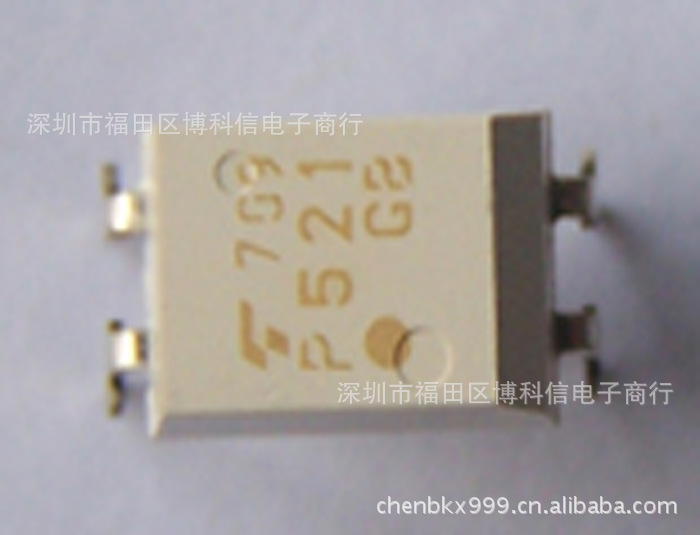

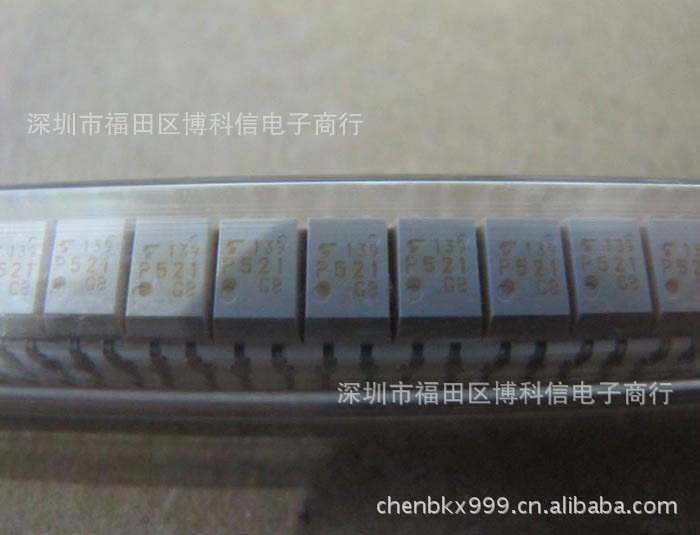

东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。
该TLP521－2提供了两个孤立的 光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装
集电极-发射极电压： 55Ｖ（最小值）
经常转移的比例： 50 ％（最小）
隔离电压： 2500 Vrms （最小）

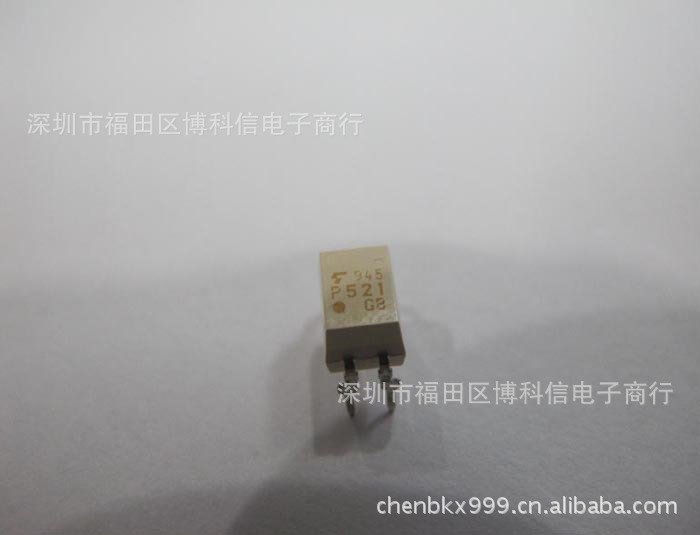

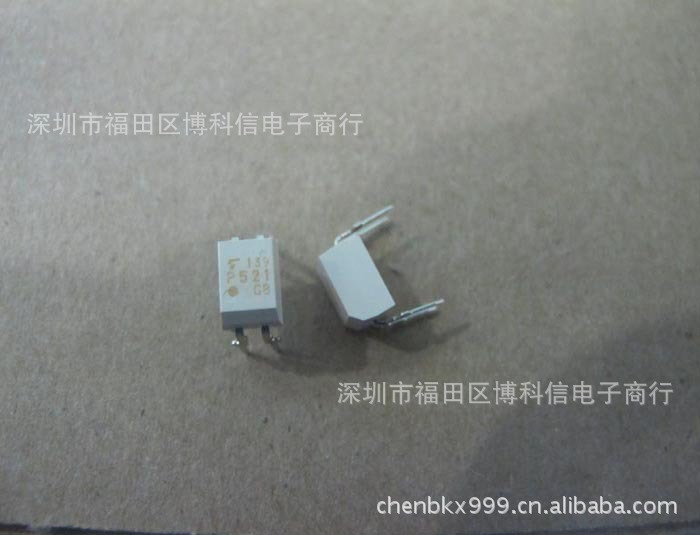

TLP521-1 | | 属性 | 值 | 条件 | | 部件型号 | TLP521-1 | | | 封装：外形形状 | DIP4 | | | 管脚数 | 4 | | | 电路数 | 1 | | | 表面安装型 | Y or N | | | 表面贴装区分注意事项 | 引线成形选项,例如表面安装 | | | 等级分类 | A,BL,GB,GR,Y | | | 转换效率(最小) | 50% | IF=5mA, VCE=5V,
rank=A | | 200% | IF=5mA, VCE=5V,
rank=BL | | 100% | IF=5mA, VCE=5V,
rank=GB | | 100% | IF=5mA, VCE=5V,
rank=GR | | 50% | IF=5mA, VCE=5V,
rank=- | | 转换效率(最大) | 600% | IF=5mA, VCE=5V,
rank=A | | 600% | IF=5mA, VCE=5V,
rank=BL | | 600% | IF=5mA, VCE=5V,
rank=GB | | 300% | IF=5mA, VCE=5V,
rank=GR | | 150% | IF=5mA, VCE=5V,
rank=Y | | 绝缘耐压 BVS@1minute (最小) | 2500 Vrms | | | 集电极-发射极电压 VCEO | 55 V | | | 用途 | 通用 | | | 作业温度 Topr | -55～100 degC | | | 产品分类 | 光耦（光晶体管输出） | | | RoHS Compatible Product(s)
(#) |
|
制造商: Toshiba 产品种类: 晶体管输出光电耦合器 PDF下载请点击： http://www.semicon.toshiba.co.jp/openb2b/websearch/productDetails.jsp?partKey=TLP521-1 |
