产品特色本产品是一款集高清摄像、拍照、带夜视功能、录音、外置TF卡存储器于一身的多功能高科技新产品,采用高性能、高压缩比的视频编解码技术,具有HDMI高清晰度多媒体接口,能高品质地传输未经压缩的高清视频和多声道音频数据。主要用于车载拍摄,有效提高行车安全事故的取证,适用于日常生活,旅游,户外活动,给您的生活带来多姿多彩。

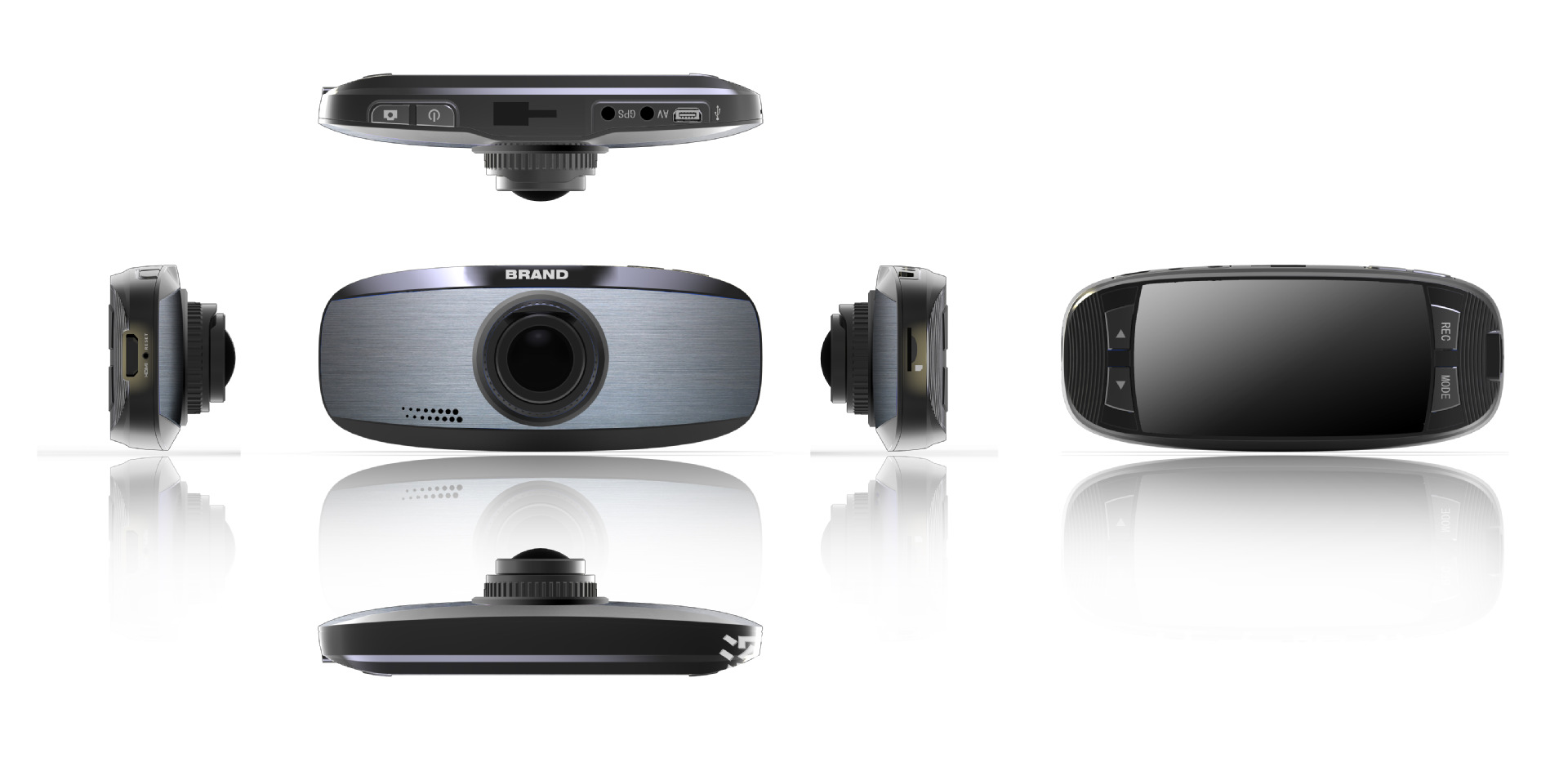

键位说明与指示灯含义
操作与使用说明使用前准备开机与关机 按电源钮一次是开机,再长按一次电源钮是关机;
注意:行车记录仪在低电量时会提示低电后自动关机
当使用车充时,行车记录仪会自动开机并自动开始录像。拔掉车充时,若机器本身带有电源,在关机时会自动保存录像文件。
电池充电 充电方式有三种:接入PC-USB充电、插车载电源进行充电、或者插入电源适配器进行充电。
充电时,绿色充电指示灯会在充电过程中亮起,整个充电时间约3小时,红色色指示灯会在充电完成后自动熄灭。
置入存储卡 将Micro SD存储卡按机身丝印指示方向,笔直推进卡槽,直到听到一声“卡”的音响。
移除卡片:往前推动一下Micro SD卡,卡片弹出后即可移除。
基本操作 本产品具备三种模式:
录像模式:录制录像
摄像模式:拍摄照片
回放模式: 播放拍摄的录像或照片。
使用mode键进行模式切换。系统开机后默认进入录像模式。
录像模式 按OK键进行录影,短按电源键进行录影音频的开关控制,Up/Down键进行缩小/放大按下Menu键,进入设置菜单:
分辨率:有六种分辨率可选:1080HFD 1920×1080 /1080P 1440×1080 /720P 1280×720 /WVGA 848×480/VGA 640×480/QVGA 320×240。
循环录影:选择3分/5分/10分钟进行循环录影,也可选择关闭循环录影。
HDR:开或关图像效果会更好。
曝光补偿:+2.0、+5/3、+4/3、+1.0、+2/3、+1/3、+0.0、-1/3、-2/3、-1.0、-4/3、-5/3、-2.0。
运动检测:当开启移动侦测的时候,镜头会感应目标的变化,目标运动的时候镜头会自动录影;目标静止10秒后录影会自动停止。
录影音频:开或关录影时候的音频。
日期标签:开或关日期显示。
拍照模式按OK键可进行拍照。
在拍照模式下按Up键或者Down键,可进行影像的放大或缩小。
拍照模式菜单
拍摄方式:可选1秒、2秒、5秒、10秒来进行定位
分辨率:可选12M 4032×3024,10M 3648×2736,8M 3264×2448,5M 2592×1944,,M 2048×1536,2M HD 1920×1080,VGA 640×480,1.3M 1280×960。
连拍:开或关连拍。
图像品质:好、标准、经济。
锐度:强、标准、柔和。
白平衡:自动、白天、阴天、钨丝灯。
色彩:彩色、黑白、复古
ISO:自动、100、200、400
曝光补偿:+2.0、+5/3、+4/3、+1.0、+2/3、+1/3、+0.0、-1/3、-2/3、-1.0、-4/3、-5/3、-2.0。
防手震:开或关。
快速预览:设置2秒、5秒快速预览或者关闭快速预览。
日期标签:可设置只显示日期、或者同时显示日期和时间、或者都不显示。
回放模式- 1. 按Up键选择需要回放的影音文件或者照片
- 2. 按OK键可进行影音文件的播放与暂停。
- 3. 按OK键可进行照片的回放
- 4. 在回放的时候按上下键(Up、Down键)可设置回放音量的大小。
1回放模式 2文件名 3分辨率
4播放 5停止 8电池电量 9拍照/录像时间 10拍照/录像日期
6前一个/倒退 7 后一个/快进
回放模式菜单
删除:删除当前或全部录像、照片
保护:可设定加锁当前、解锁当前、全部加锁、解锁全部对单个文件进行加锁或解锁。
幻灯片播放:可设定幻灯片播放的时间为2秒、5秒、8秒
系统设置在进入录像模式、拍照模式或回放模式的设置菜单后,按Up或Down键实现上下移功能,进入系统设置。系统设定菜单有:“日期/时间”、“自动关机”、“按键声音”、“语言设置”、“TV模式”、“光源频率”、“格式化”、“默认设置”、“版本”选项。
日期/时间:调整当前日期和时间:
自动关机:可设定行车记录仪在1分钟/3分钟后自动关机
按键声音:可选择打开还是关闭按键声音。
语言设置:可选择的语言有:1)英语 2)法语 3)西班牙语 4)葡萄牙语 5)德语
6)意大利语7)简体中文8)繁体中文 9)俄语10)日语。
TV模式:TV模式可选择NTSC/PAL,默认为NTSC
光源频率:光源频率可选择50HZ/60HZ,默认为50HZ
格式化:格式化SD卡
默认设置:可恢复出厂设置
版本:查看当前行车记录仪版本,410C3NOD4507N13
外设接口
Mini USB接口
TV模式
本行车记录仪可通过mini USB接口连接电视,行车记录已的视频和音频输出会自动切换到电视机。输出的电视制式可通过系统设置式菜单设置为NTSC/PAL。
USB模式
将mini USB线与电脑连接,按开机键后,行车记录仪将自动弹出USB菜单。有以下二种模式可供选择:
1. 存储器
在此模式下可进行视频文件或者照片文件的存取
- 2. 摄像头
选择此模式将弹出USB视频设备,可进行实时拍照或者视频聊天,效果图如下:
HDMI接口本行车记录仪带有HDMI全数字化影像和声音传送接口,可将音频和视频信号高品质的传送到机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。
将连接电视机的HDMI线接到行车记录仪HDMI接口,行车记录仪的视频输出自动切换到电视机。
五、产品规格
主芯片 | NT96650 |
平台 | DV Turnkey |
内存 | DDR3 1GB |
防手抖技术 | 支持 |
数字放大倍数 | 4 |
录像分辨率 | 1080HFD 1920×1080 /1080P 1440×1080 /720P 1280×720 /WVGA 848×480/VGA 640×480/QVGA 320×240 |
文件格式 | 图片 :JPG |
录像 :MOV |
白平衡 | 自动 |
色彩效果 | 标准/黑白/复古 |
无缝录像 | 支持 |
断电文件恢复功能 | 支持 |
移动侦测功能 | 支持 |
年月日时分 | 支持 |
载体媒体 | SD Card (最大支持 32GB) |
多国语言支持 | 1)英语 2)法语 3)西班牙语 4)葡萄牙语 5)德语 6)意大利语7)简体中文8)繁体中文 9)俄语10)日语 |
HDMI | 支持 |
AV-OUT(mini USB 接口) | 支持 |
制式 | NTSC/PAL |
USB功能 | 1.储存卡 2.摄像头 |
'
