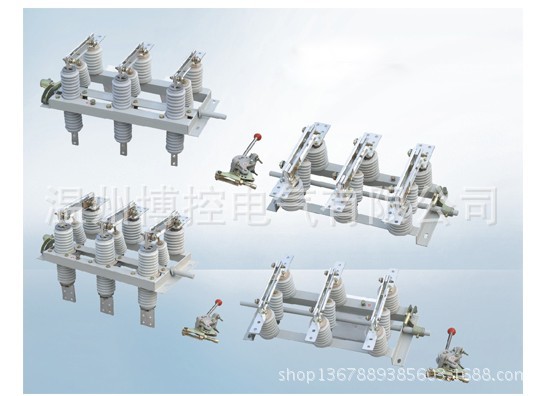

GN19-12系列户内交流高压隔离开关
                                GN19-12C系列户内交流高压隔离开关
2    主要用途
                                GN19-12系列户内交流高压隔离开关（以下简称“隔离开关”）用于交流50Hz、电压12kV的三相电力系统，作有电压无负载的情况下分、合电路之用。
                                配用CS6-1型人力操作机构。
                                隔离开关分平装结构式、穿墙结构式、平装结构式上加装带电显示装置型式三种。




            使用环境条件


            1        周围空气温度：上限+40℃，下限-30℃        ；
2        海拔：≤1000m（若海拔增高，则额定绝缘水平相应提高）；
3        相对湿度：日平均值不大于95%，月平均值不大于90%；
4        无经常性剧烈震动；
5        污秽等级：Ⅲ级；
6        没有火灾、爆炸危险及化学腐蚀的场所。


            技术参数


            型号        额定电压（KV）        额定电流（A）        4S额定短时耐受电流（有效值）（KA）        额定峰值耐受电流（KA）
GN19-12/S400-12.5        12        400        12.5        31.5
GN19-12/S630-20        12        630        20        50
GN19-12/S1000-31.5        12        1000        31.5        80
GN19-12/S1250-31.0        12        1250        31.5        80
GN19-12C/S400-12.5        12        400        12.5        31.5
GN19-12C/S630-20        12        630        20        50
GN19-12C/S1000-31.5        12        1000        31.5        80
GN19-12C/S1250-31.5        12        1250        31.5        80



            外形及安装尺寸图



产品型号        A        B        C
GN19-12/400        450        436        4-14×24
GN19-12/630        490        436        4-14×24
GN19-12/1000/1250        510        530        4-18×28
GN19-12C/400        460        625        4-14×24
GN19-12C/630        460        625
GN19-12C/1000/1250        505        745        4-18×28


GN19户内隔离开关用于交流50Hz、电压12kV的三相电力系统，作有电压无负载的情况下分、合电路之用。
一、环境条件
1.周围空气温度：上限+40℃，下限-30℃。
2.海拔：≤1000m。
3.相对湿度：日平均值不大于95%，月平均值不大于90%。
4.无经常性剧烈震动。
5.污秽等级：Ⅲ级。
6.没有火灾、爆炸危险及化学腐蚀的场所。
二、主要结构：
导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽型图片组成，它不仅增大了触刀散热面积，对降低升温有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销（螺栓）安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。底架装配：由底架主轴、限值板组成，限位板主要用来保证导电触刀“分”“合”时得到所要求的终点位置。
