三菱PLC FX1S系列
分类: FX1S系列 发布时间: 2013-07-26
主机有10点(6I/4O)、14点(8I/6O)、20点(12I/8O)、30点(16I/14O) 4种类型

详细介绍
提示
(1)、设备全部是数字量输入、输出点;
(2)、总I/O点数不超过30点,且输入点数小于16、输出点数小于14;
(3)、其MT系列的PLC可驱动2路的伺服或步进,常用于作简单的机械手的控制系统
用途三菱FX1S系列PLC适用于最小的封装,它是希望低成本的用户在有限的I/0范围内寻求功能强大的控制的首选目标。FX1S提供最多30个I/O点,并且能通过串行通信传输数据,MT机型还具备定位能力,广泛运用于各种小型机械设备上。
特点定位和脉冲输出功能: 一个PLC单元中每相能同时输出2点100KHz脉冲。PLC配备有7条特殊的定位指令,包括零返回、绝对或相对地址表达方式及特殊脉冲输出控制。
能通过FX1N-2AD-BD,FX1N-1DA-BD实现模拟量输入,输出。
能安装显示模块FX1N-5DM,能监控和编辑定时器、计数器和数据寄存器。

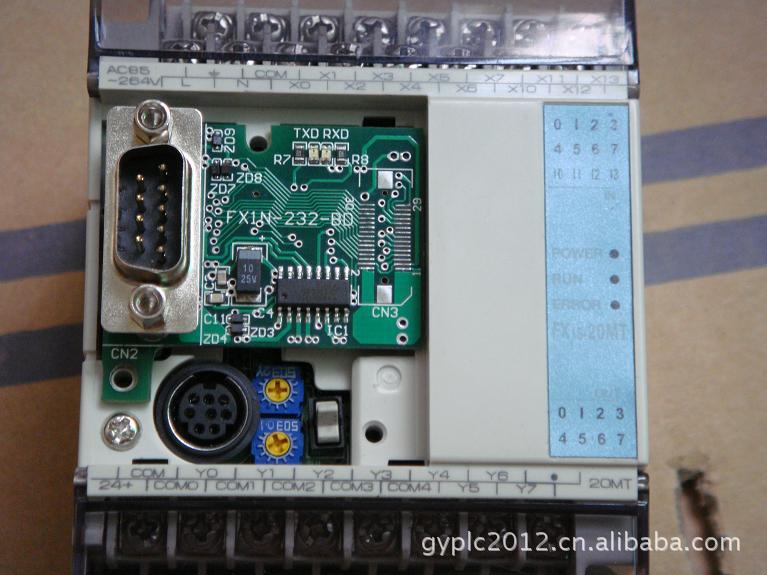

网络和数据通信功能: 可连接通讯板:FX1N-232-BD,FX1N-485-BD,FX1N-422-BD 。[2]
规格模型
I/O总数
输入
输出
尺寸mm
(宽)*(厚)*(高)
|
数目
类型
数目
类型
|
FX1S-10MR-001 | 10 | 6 | 漏型 | 4 | 继电器 | 60*75*90 |
FX1S-10MT-001 | 晶体管 |
FX1S-14MR-001 | 14 | 8 | 漏型 | 6 | 继电器 | 60*75*90 |
FX1S-14MT-001 | 晶体管 |
FX1S-20MR-001 | 20 | 12 | 漏型 | 8 | 继电器 | 75*75*90 |
FX1S-20MT-001 | 晶体管 |
FX1S-30MR-001 | 30 | 16 | 漏型 | 14 | 继电器 | 100*75*90 |
FX1S-30MT-001 | 晶体管 |
FX1S-□□□□-001为220V交流输入,FX1S-□□□□D为24V直流输入,FX1S-□□□□ES/UL为220V交流输入欧标产品[3]
