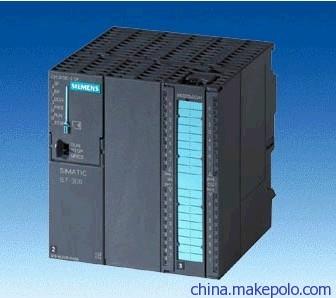

西门子S7-300CPU314
上海非俗工控自动化设备有限公司
中国 上海
产品属性
图文详情
品牌推荐
品牌
Siemens/西门子
型号
6ES7314-1AG14-0AB0
加工定制
否
全新 原装
现货
西门子S7-300CPU314，CPU 314 用于对处理能力和响应速度有很高要求的场合。通过其工作存储器，该CPU也适用于中等规模的应用
6ES7 314-1AG14-0AB0
一般信息
硬件产品型号
01
固件型号
V3.3
工程组态
•编程软件包
STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）
电源电压
24 V DC
√
输入电流
电流消耗（额定值）
650 mA
电流消耗（空载），典型值
140 mA
冲击电流，典型值
3.5 A
I²t
1 A²·s
功耗
功耗，典型值
4 W
存储器
存储器类型
其它
工作存储器
•集成
128 kbyte
•可扩展
X
•用于非易失性数据块的非易失性存储器的大小
64 KB
装载存储器
•可插入(MMC)
√
•可插入(MMC)，最大
8 Mbyte
•微型存储卡数据管理（最后一次编程后），最小值
10 a
后备
•提供
√；通过 MMC 保证（免维护）
•无电池
√；程序和数据
CPU 处理时间
位操作，典型
0.06 µs
字操作，典型
0.12 µs
定点数运算，典型
0.16 µs
浮点数运算，典型
0.59 µs
CPU 块
块数量（总数）
1024；（数据块、函数、函数块）；可通过使用的 MMC 来减少可加载块的最大数量。
DB
•数量，最大
1024；数值范围： 1 到 16000
•容量，最大
64 KB
FB
•数量，最大
1024；数值范围： 0 到 7999
•容量，最大
64 KB
FC
•数量，最大
1024；数值范围： 0 到 7999
•容量，最大
64 KB
OB
•容量，最大
64 KB
嵌套深度
•每个优先级
16
•在一个错误 OB 中附加
4
计数器、定时器及其保持性
S7 计数器
•数量
256
•保持性
- 可调节
√
- 下限
0
- 上限
255
- 预置
Z0 ～ Z7
•计数范围
- 下限
0
- 上限
999
IEC 计数器
•提供
√
•型号
SFB
•数量
不限（只取决于 RAM 容量）
S7 定时器
•数量
256
•保持性
- 可调节
√
- 下限
0
- 上限
255
- 预置
无保持性
•时间范围
- 下限
10 ms
- 上限
9 990 s
IEC 定时器
•提供
√
•型号
SFB
•数量
不限（只取决于 RAM 容量）
数据区及其保持性
保持数据区域，总共
全部，最大 64 KB
标志
•数量，最大
256 字节
•可保持
√；MB 0 - MB 255
•预设保持性
MB 0 - MB 15
•时钟存储器的数量
8; 1个存储字节
数据块
•保持性可调节
√；通过 DB 上的非保持性
•预设保持性
√
局部数据
•每个优先级，最大
32 KB；每个块最大 2 KB
地址区
I/O 地址区
•输入
1 024 字节
•输出
1 024 字节
过程映像
•输入，可调节
1 024 字节
•输出，可调节
1 024 字节
•默认输入
128 byte
•默认输出
128 byte
数字量通道
•输入
1 024
•输出
1 024
•中央区的输入通道
1 024
•中央区的输出通道
1 024
模拟量通道
•输入
256
•输出
256
•中央区的输入通道
256
•中央区的输出通道
256
硬件配置
机架，最大
4
每个机架的模块数量，最多
8
扩展设备，最多
3
DP 主站的数量
•集成
0
•通过 CP
4
可运行的 FM 和 CP 数量（推荐）
------------------------------------------------------------------------------------------------------------------
联系手机：18616179782 联系电话：021-60641325 共存共赢，欢迎来电；公司传真：021-57872917 货真价实，正道经营。 在线商务；QQ2480778632 全新德国原装产品。
我公司只销售西门子原装正品，享受西门子官方免费一年保修（部分产品可换新）
---------------------------------------------------------------------
6ES7 314-1AG14-0AB0
一般信息
硬件产品型号
01
固件型号
V3.3
工程组态
•编程软件包
STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）
电源电压
24 V DC
√
输入电流
电流消耗（额定值）
650 mA
电流消耗（空载），典型值
140 mA
冲击电流，典型值
3.5 A
I²t
1 A²·s
功耗
功耗，典型值
4 W
存储器
存储器类型
其它
工作存储器
•集成
128 kbyte
•可扩展
X
•用于非易失性数据块的非易失性存储器的大小
64 KB
装载存储器
•可插入(MMC)
√
•可插入(MMC)，最大
8 Mbyte
•微型存储卡数据管理（最后一次编程后），最小值
10 a
后备
•提供
√；通过 MMC 保证（免维护）
•无电池
√；程序和数据
CPU 处理时间
位操作，典型
0.06 µs
字操作，典型
0.12 µs
定点数运算，典型
0.16 µs
浮点数运算，典型
0.59 µs
CPU 块
块数量（总数）
1024；（数据块、函数、函数块）；可通过使用的 MMC 来减少可加载块的最大数量。
DB
•数量，最大
1024；数值范围： 1 到 16000
•容量，最大
64 KB
FB
•数量，最大
1024；数值范围： 0 到 7999
•容量，最大
64 KB
FC
•数量，最大
1024；数值范围： 0 到 7999
•容量，最大
64 KB
OB
•容量，最大
64 KB
嵌套深度
•每个优先级
16
•在一个错误 OB 中附加
4
计数器、定时器及其保持性
S7 计数器
•数量
256
•保持性
- 可调节
√
- 下限
0
- 上限
255
- 预置
Z0 ～ Z7
•计数范围
- 下限
0
- 上限
999
IEC 计数器
•提供
√
•型号
SFB
•数量
不限（只取决于 RAM 容量）
S7 定时器
•数量
256
•保持性
- 可调节
√
- 下限
0
- 上限
255
- 预置
无保持性
•时间范围
- 下限
10 ms
- 上限
9 990 s
IEC 定时器
•提供
√
•型号
SFB
•数量
不限（只取决于 RAM 容量）
数据区及其保持性
保持数据区域，总共
全部，最大 64 KB
标志
•数量，最大
256 字节
•可保持
√；MB 0 - MB 255
•预设保持性
MB 0 - MB 15
•时钟存储器的数量
8; 1个存储字节
数据块
•保持性可调节
√；通过 DB 上的非保持性
•预设保持性
√
局部数据
•每个优先级，最大
32 KB；每个块最大 2 KB
地址区
I/O 地址区
•输入
1 024 字节
•输出
1 024 字节
过程映像
•输入，可调节
1 024 字节
•输出，可调节
1 024 字节
•默认输入
128 byte
•默认输出
128 byte
数字量通道
•输入
1 024
•输出
1 024
•中央区的输入通道
1 024
•中央区的输出通道
1 024
模拟量通道
•输入
256
•输出
256
•中央区的输入通道
256
•中央区的输出通道
256
硬件配置
机架，最大
4
每个机架的模块数量，最多
8
扩展设备，最多
3
DP 主站的数量
•集成
0
•通过 CP
4
可运行的 FM 和 CP 数量（推荐）
