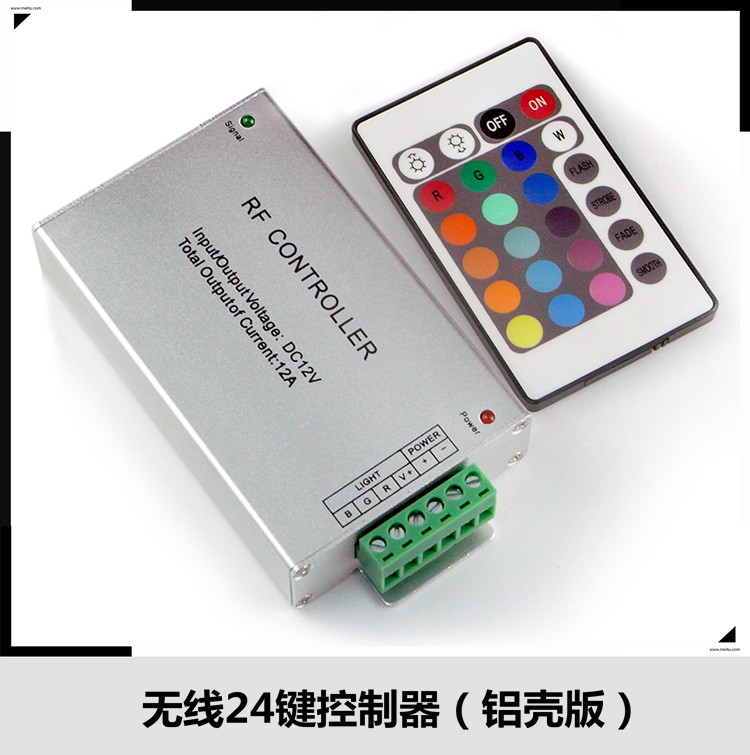

一、产品简介：

    无线射频控制器采用先进的微电脑控制，用于控制各种以led为光源的灯具；具有接线简单，使用方便等优点；根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。

二、技术参数：

●型号：CB12 AF24A

● 工作温度：     -20-60℃
● 供电电压：     直流12V、24V可选（订货注明所需电压）
● 功能模式：     20种
● 输出：         3回路
● 连接方式：     共阳 、共阴（可选）
● 外型尺寸：     L102.5ΧW65ΧH25 mm

● 净重：         160g
● 最大负载电流： 每路4A

● 输出功率：     5V<60W，12V<144W，24V<216W

三、外形尺寸：

       控制器尺寸：

      遥控器尺寸:

四、控制器连接示意图

五、遥控按键名称与功能说明

六、使用说明

1、先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

2、操作时，将遥控器对着红外接收头，确保遥控器与接收头之间没有干扰性障碍物；

3、每按一次，信号灯会相应地闪一下，表示已接收到到该模式的信号；

4、调亮度、调速度都具有连发性，给客户带来很大的操作方便；

5、具有断电记忆存储功能，可以保存最后一个模式；

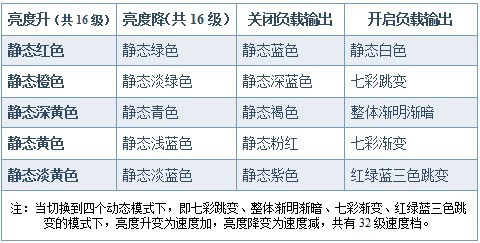

各按键功能如下表所示（按照按键的位置排列）：

七、故障分析和解决方法：
