一、          应用Application

防止架空绝缘导线雷击断线，以及用于检修施工时的

验电和临时接地的保护装置，适用于铜、铝架空绝缘导线。

Overhead insulated wires disconnected to prevent lightning

strikes, and for the maintenance of the inspection during the construction

of electricity and the temporary grounding of the protection device

is suitable for copper, aluminum overhead insulated conductor.

二、规格范围Specification Range

三、性能参数Performance Parameters

1、雷击全波冲击耐受电压（峰值）KV：100

2、1min工频耐受电压（有效值）KV：50

3、工频电弧电流（有效值）KV：12.5

4、穿刺部位涂有独特的防水绝缘膏

1、Full-wave lightning impulse withstand voltage (peak) KV: 100

2、1min power frequency withstand voltage (RMS) KV: 50

3、Frequency arc current (rms) KA: 12.5

4、Puncture site has a unique waterproof coated insulating paste

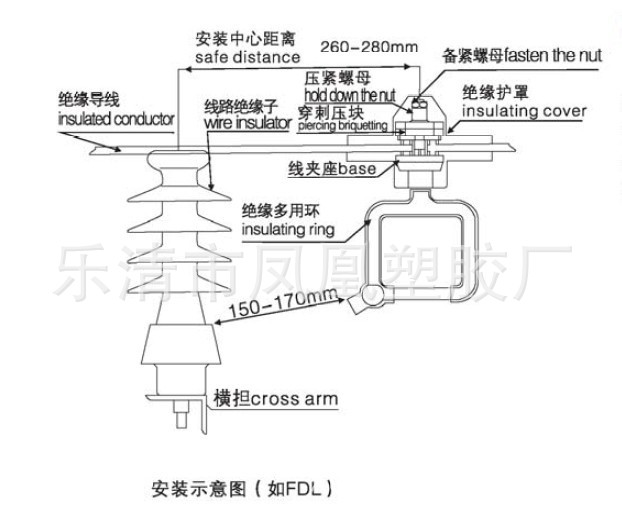

 四、安装示意图Installation Diagram

五、安装说明Installation Instructions

本产品安装在线路绝缘子的负荷侧，用扭力扳手交替、

对称拧紧螺母，这时，导线的外层应紧靠线槽底部，穿刺

齿应刺穿导线的绝缘层与导线的内部导电层紧密连接；并

在线夹座外部安装绝缘护罩，用固定扣固定绝缘护罩，安

装距离尺寸见以上安装示意图。
