型号 特点 适配电机 电源电压 相电流 步进电机驱动器Q2HB613M 1-480细分，输入信号独立 二相混合式 DC40V-130V 0.4A-6.4A 步进电机驱动器Q2HB110 整/半步型驱动器 二相混合式 AC60V-130V 0.4A-6.4A 步进电机驱动器Q2HB110M 1-200细分，输入信号独立 二相混合式 AC60V-130V 0.5A-8A 步进电机驱动器Q2HB34MA 8，16，32，64细分，输入信号共阳 二相混合式（六、八出线） DC12V-40V 0.5A-3A 步进电机驱动器Q2HB34MB 2，5，10，20细分，输入信号共阳 二相混合式（六、八出线） DC12V-40V 0.5A-3A 步进电机驱动器Q2HB44 整/半步型驱动器 二相混合式（六、八出线） DC12V-40V 0.5A-4A 步进电机驱动器Q2HB44MA/B 1-200细分，输入信号共阳 二相混合式（六、八出线） DC12V-40V 0.5A-4A 步进电机驱动器Q2HB44MC/D 1-200细分，输入信号独立 二相混合式（六、八出线） DC12V-40V 0.5A-4A 步进电机驱动器Q2HB68 整/半步型驱动器 二相混合式（六、八出线） DC24V-80V 0.5A-6A 步进电机驱动器Q2HB68MC/D 1-200细分，输入信号独立 二相混合式（六、八出线） DC24V-80V 0.5A-6A 步进电机驱动器Q2HB68MG/H 1-200细分，输入信号独立 二相混合式（四出线） DC24V-80V 0.5A-6A 步进电机驱动器Q2HB88 整/半步型驱动器 二相混合式 DC24V-80V 0.5A-8A 步进电机驱动器Q2HB88M 1-480细分，输入信号独立 二相混合式 DC24V-80V 0.5A-8
深圳白山机步进电机驱动器技术资讯请关注官方网站：http://www.wsstep.com 白山步进电机驱动器

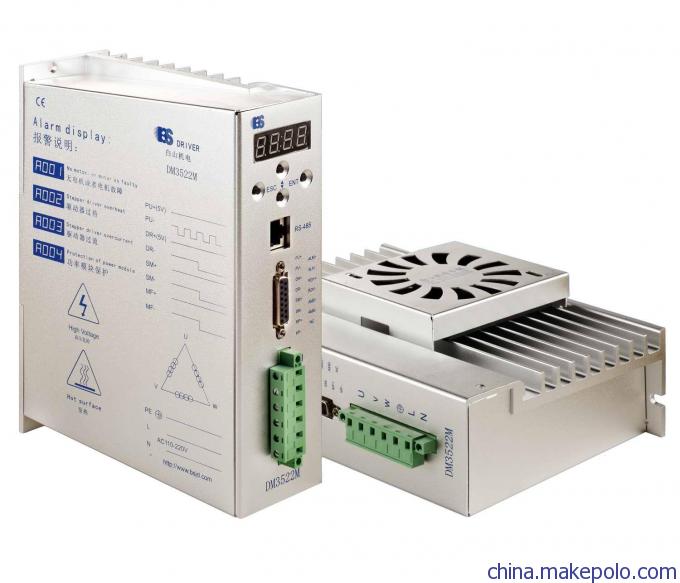

采用最新32位DSP处理器;多种运行参数键盘设置，并实时数字显示;内部脉冲、外部脉冲、串口及速度控制模式选择;400-60000脉冲/转之间任意数细分;带有485串口通讯功能;具有平滑设置功能;内部脉冲控制速度限制功能;运行噪音低、振动小;具有过流、过载、驱动器过热以及相间短路保护;性价比高。
1、自动半电流：
是指驱动器在脉冲信号停止施加1秒左右，会自动进入半电流状态，这时电机相电流为运行时的一半，以减小功耗和保护电机，此功能由驱动器上的拨位开关的第6位设定：0—无此功能、1—有此功能相位记忆功能(无时间限制) 驱动器断电时处于某一相位，下次加电时如果和此相位不同，电机就会“抖动”一下，为了消除电机抖动就必须把断电时的相位记忆住。此功能在某些行业非常重要，记忆时间为无限。
2、电机每转步数设定：
(细分数设定) 每一种型号驱动器都有16种步数(细分数)可选，由驱动器上的拨位开关的第1、2、3、4位设定，此16种步数基本涵盖了用户对电机步距的要求，步数设定必须在驱动器未加电或已加电但电机未运行时才有效驱动器输出电流设定 每一种型号驱动器都有16档输出电流可选，由驱动器上的拨位开关的第7、8、9、10位设定，驱动器输出三相正弦电流给电机，电流大小以有效值标称，详情参见〖驱动器输出电流设定部分〗。
控制信号方式设定每一种型号驱动器都有2种控制信号方式可选，由驱动器上的拨位开关的第5位设定： CP/DIR方式： 电机的旋转方向由DIR换向电平控制，而步进信号取决于CP。比如说，DIR为高电平时电机为顺时针旋转，DIR为低电平时电机则为反方向逆时针旋转。此种换向方式，我们称之为单脉冲方式。拨位开关的第5位设定在“0”位置;CW/CCW方式： 驱动器接受两路脉冲信号(一般标注为CW和CCW)，当其中一路(如CW)有脉冲信号时，电机正向运行，当另一路(如CCW)有脉冲信号时，电机反向运行,我们称之为双脉冲方式。拨位开关的第5位设定在“1”位置。
3、保护功能：
过温保护、过流保护、欠压保护、保护信号输出。
更多有关步进电机控制器、白山步进电机驱动器详细技术资讯请关注：www.wsstep.com
白山步进驱动选型表
- Q2：采用独特的控制电路，实现了双极恒流斩波、静态电流减半、过热/过流/电压过低保护等多项功能，具有高抗干扰、高稳定性；电机运行平稳，高速性能极佳，出力大，适用于各种步进电机配套场合。对要求电机在低中高全速度段、最大出力的场合，性能表现极佳。
- Q3：是基于DSP控制的步进电机驱动器。它将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器；该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机；要求步进电机快速的高速起停、低速平稳无噪音场合，性能绝对出色。
- DQ：采用纯正弦电流自跟踪控制技术与参数自适应技术，可有效减少电流纹波合抑制步进电机的中速震动，具有优异的中高速性能。产品应用广泛，客户认可度好，性价比高。
- DM：采用最新32位DSP处理器，集合低速中速抗共振抑制、内部微细分、电机参数自识别等九大革命性技术，彻底改善步进驱动的共振特性，具有电机运行超平稳、超低噪声、超低温度的优点，可带来接近伺服的驱动表现，特别适用于步进电机的中低速

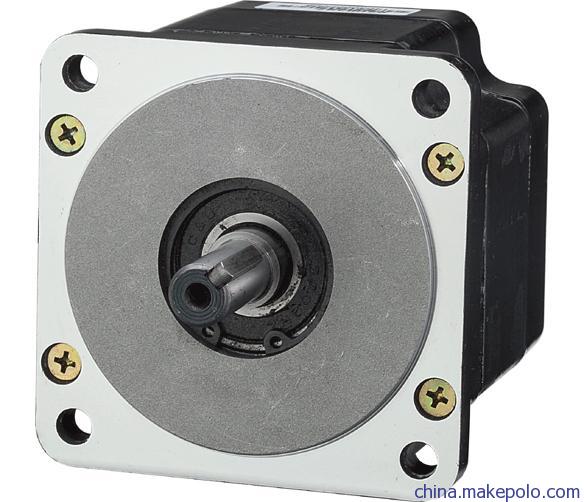

白山步进电机选型表
- Q2：采用独特的控制电路，实现了双极恒流斩波、静态电流减半、过热/过流/电压过低保护等多项功能，具有高抗干扰、高稳定性；电机运行平稳，高速性能极佳，出力大，适用于各种步进电机配套场合。对要求电机在低中高全速度段、最大出力的场合，性能表现极佳。
- Q3：是基于DSP控制的步进电机驱动器。它将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字步进电机驱动器；该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机；要求步进电机快速的高速起停、低速平稳无噪音场合，性能绝对出色。
- DQ：采用纯正弦电流自跟踪控制技术与参数自适应技术，可有效减少电流纹波合抑制步进电机的中速震动，具有优异的中高速性能。产品应用广泛，客户认可度好，性价比高。
- DM：采用最新32位DSP处理器，集合低速中速抗共振抑制、内部微细分、电机参数自识别等九大革命性技术，彻底改善步进驱动的共振特性，具有电机运行超平稳、超低噪声、超低温度的优点，可带来接近伺服的驱动表现，特别适用于步进电机的中低速
详细信息 BS步进电机及驱动器适配表
