【产品介绍】

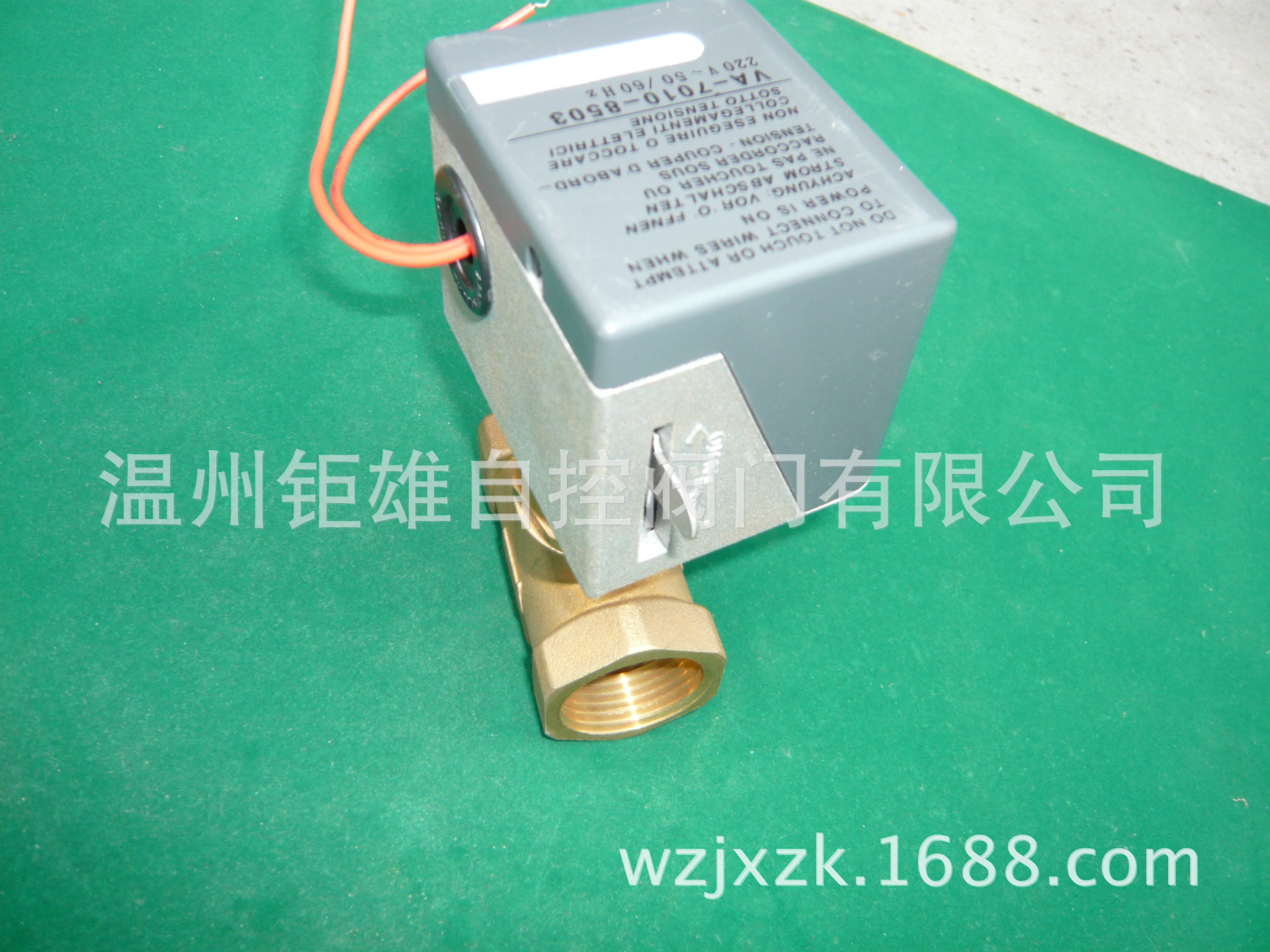

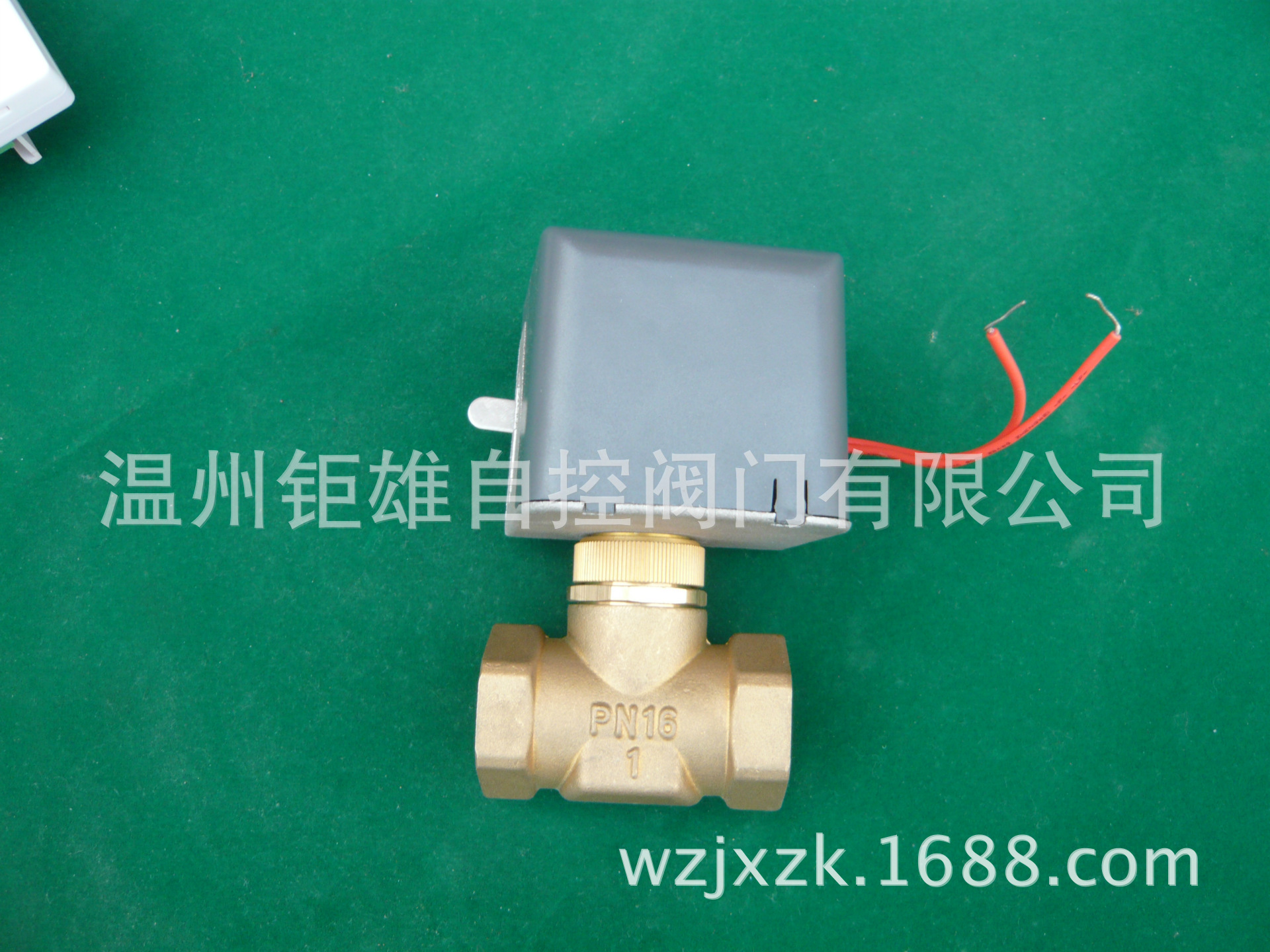

     风机盘管电动阀/电动二通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。它属于中央空调末端控制类产品，作为控制风机盘管内水流的执行部件它受控于中央空调温控器（或三速开关）。中央空调温控器通过控制它的工作与否来接通或截止风机盘管内的水流（制冷时为冷冻水，制热时为热水），以此达到改变中央空调工作状态的作用。

【风机盘管电动阀的选用】

     风机盘管电动阀一般分常闭和常开两种，常闭型是指断电时阀门处于关闭状态，常开型即是断电时阀门处于开启状态；另外接线还分三线和两线制，大口径大多是三线制的，小口径的会有两线和三线制两种。

【工作原理】

     风机盘管电动阀即电磁阀，就是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。

【技术指标】

 1、驱动电机：磁滞同步电机
 2、驱动器工作电压：220VAC、50Hz/60Hz（有AC24V、110V可供选择）
 3、功率消耗：≤7.5VA
 4、阀体承压：1.6MPa
 5、允许压差：≤0.13MPa
 6、适用介质：冷水、热水
 7、适用介质温度：2℃-95℃
 8、适用环境温度：0℃-60℃
 9、启闭时间：开约10秒，关约5秒

【结构特点】

 1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀.
 2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。
 3、驱动器与阀体分离，可快速拆装。
 4、驱动器有可供系统调试和维修使作用的手动操作杆。

【型号对照表及尺寸】

【结构、尺寸及安装示意图】

【驱动器安装方向图、接线及相关线路原理图】

【安装调试】

1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。 与周围管道、

   设备 、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地，其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正

   确为止。
11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电

   动阀对水流开关的有效性。

【维修和保养】

1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中隔离，并更换整个阀体总成。
3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，

   然后上润滑油。

【主意事项】

    驱动器内减速机为大速比精密小模数齿轮结构，用手动操作杆打开阀门时，用力要轻柔，让阀杆慢慢下去，用力过猛会损坏减速机。
