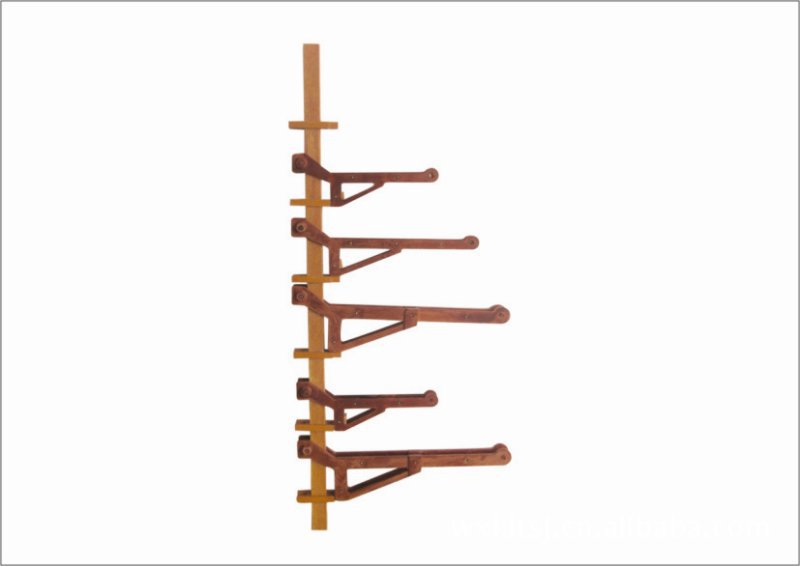

插拔式：支架由立柱和托臂（横臂）组成，托臂（横臂）与立柱的连接是由托臂定位坐直接插入安装在立柱上的定位孔，再由定位销（螺栓）固定的支架，此支架装卸方便，插拔自由，操作方便，施工简洁。

插拔式电缆支架设计使用说明

1、插拔式电缆支架是组合式电缆支架的一种，立柱与构筑物的连接有M12×200的不锈钢内膨胀螺栓或其它金属紧固件连接。

2、插拔式电缆支架具有装卸方便，托臂强度高，托臂上的连接棒可以用来捆绑电缆用，一般是用尼龙扎带来进行挠性固定；专用夹具可以对电缆进行刚性固定。

3、由于是插拔式结构，所以我们建议在多芯电缆上使用。

4、电缆在支架上可以是单根平行排放，也可以是“品”字形排放。

5、电缆敷设前一般先把立柱安装好，待电缆在构筑物内敷设完后，根据电缆数量安装托臂，电缆在挂上托臂，然后进行绑扎和固定。

标注方式及规格型号表

1、托臂标注方式

例： BFZK/A-TB320，表示长度为320mm的插拔式电缆支架的托臂。

     BFZK表示复合材料组合式电缆支架，A表示插拔式电缆支架，TB表示托臂。

托臂规格型号表

2、立柱标注方式

例：BFZK/A-L1000，表示高度为1000mm的插拔式电缆支架的立柱。

BFZK表示复合材料组合式电缆支架，A表示插拔式电缆支架，L表示立柱高度。

 立柱规格型号表

2、在垫块间距不变的情况下，立柱可以做任意长度而不改变工艺流程。
