【KDYZ-1A智能电导盐密测试仪介绍】
KDYZ-1A智能电导盐密测试仪专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式，读数直观。使用旋转鼠标，操作简单。仪器自带微型打印机，方便数据保留和对比。大屏幕液晶显示，所有参数和结果一目了然。内置大容量锂电池，方便野外现场测试。仪器遵照GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。
【KDYZ-1A智能电导盐密测试仪特点】
1、直读式。绝缘子表面盐密度直接显示。
2、采用进口铂电极，稳定可靠。
3、测量范围大。盐密测量范围为0.0001mg/cm²～ 9.9999mg/cm²。
4、仪器带微型打印机，方便现场准确、真实、有效地记录结果。
5、仪器内置大容量充电锂电池，并带有电量显示功能。方便野外使用。
6、具有温度自动补偿功能。溶液电导值自动补偿为20℃时的取值。
7、测量数据准确，盐密分辨率0.0001位。
8、具有系统自动校验功能。开机自动校验，提高测量准确度。
9、采用旋转鼠标菜单操作。操作简单易学，方便使用。
10、全量程自动切换。提高了低盐密度时的准确度。
11、中文液晶显示。（可以根据客户需要定制全英文显示）
12、显示屏具有背光功能。
13、可以测量溶液的电导率、温度等。
【KDYZ-1A智能电导盐密测试仪技术参数】
1.测量范围
盐 密：0.0001mg/cm²～ 9.9999mg/cm² （按X-4.5型绝缘子为准）
温 度：0℃ ～ 95℃
电导率：0 ～ 100000μs/cm
2. 测量精度
盐 密：分辨率0.0001位，满量程精度优于±2％
温 度：分辨率0.1位，精度优于±0.5℃
电导率：分辨率为量程的1/1000，满量程精度优于±0.5％
注：在测试低浓度溶液时选用电极常数K值小的电极；在测试高浓度溶液时选用电极常数K值大的电极。详细选型参见第九节随机附件部分。
3.显示输出方式
A．液晶显示测量结果。
B．通过打印机可直接输出测量数据。
C．通过数据线上传到电脑进行处理。
4.使用条件
环境温度：0℃ ～ 50℃
相对湿度: ≤80%
电 源：AC220V ±10％
5. 体积与重量
体积：355mm×250mm×140mm
重量：约2.5KG
【KDYZ-1A智能电导盐密测试仪使用方法】
1、选取绝缘子
带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。
2、配置溶剂
建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率小于10μS/cm。
取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。

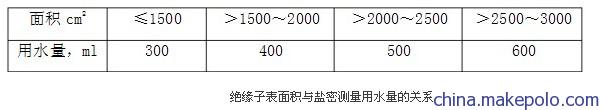

方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：
方法二：按每平方厘米表面积用水0.2ml计算总用水量。
3、擦拭表面污秽
建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。
以纱布和蒸馏水为例，擦拭步骤如下：
（1）取两种纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。
（2）使用第一片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。
（3）使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。
注意：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。
4、溶解
将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。
注：未溶解物质为非可溶性物质，其对测试结果没有影响。
5、测试
将电极插入溶液中，等待2分钟后再读数。本仪器内置绝缘子等值附盐密度的计算公式，可以直接读出盐密值。
注意事项：（1）宜将电极长度的1/3以上插入溶液，过短将会影响温度测量。
（2）测试时不宜让电极接触杯壁，以免影响电导值和温度值。
6、结果存储和打印
上述步骤完成后，本次测量即完成。按下仪器鼠标进入存储和打印界面，操作方法参照6.3节。
7、结果上传并生成报表
仪器附件中的光盘插入计算机光驱中，参照光盘中的安装说明书，安装软件CASDtester.exe。

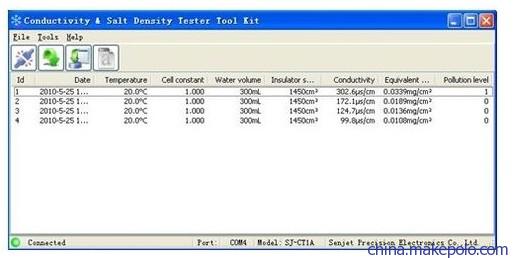

安装完成后的界面如图所示。
【KDYZ-1A智能电导盐密测试仪工作原理】
电导盐密测试仪的工作原理可分为软件工作原理、硬件工作原理两部分。
电导盐密测试仪软件工作原理：
智能电导盐密测试仪是以单片机为核心，采用精细分段、智能预测等测量方法；数字滤波克服了干扰，牛顿叠代法解决了电路的非线性和各步积累误差，浮点运算保证了运算精度和测量范围。

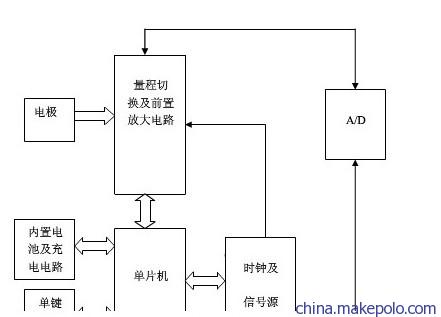

电导盐密测试仪硬件工作原理：
【KDYZ-1A智能电导盐密测试仪做盐密测试时要注意哪些问题】
1、宜将电极长度的1/3以上插入溶液，过短将会影响温度测量。
2、测试时不宜让电极接触杯壁，以免影响电导值和温度值。
3、建议对不同等级电导率的溶液使用不同的电极，以提高测量精度。
溶液电导率为1—200μs/cm时，选用电极常数为0.1的铂电极。
溶液电导率为200—2000μs/cm时，选用电极常数为1.0的铂电极。
溶液电导率为2000—10000μs/cm时，选用电极常数为10的铂黑电极。

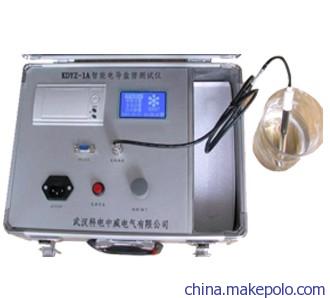

【KDYZ-1A智能电导盐密测试仪图片】
