产品名称：无线DMX512收发器
产品型号：ZJDMX2.4G
简介：
无线DMX512收发器采用国际最新Zigbee技术，以无线的方式传输标准的DMX512数据，也可传输灯具与灯具间的联机数据。该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。在数据的传输过程中做到无时延，数据实时可靠！
该产品采用2.4G全球开放ISM频段，免许可证使用. 高效GFSK调制，32频道自由选择，抗干扰能力强.
该模块历经多次改进最终成熟，以低廉的价格直接提供用户，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。
适合领域: DMX512灯光产品的升级换代，无需布线。
产品性能指标
1. 产品名称： 2.4G无线DMX512收发器（由发射器和接收器组成）
2. 体积小巧：单个92mm*32mm*40mm；包装尺寸135mm*63mm*50mm
3. 重量：发射器净重135g；接收器净重120g
4. 输入电压： DC5V
5. 工作频段：2400-2483.5 MHz
6. 输出功率： -10 dBm -- 22.5 dBm （实测符合标称）
7. 接收灵敏度：-97 dBm （实测符合标称）
8. 信号改善： 6dB（实测符合标称）
9. 149mA （@ 19 dBm）
10. 信号接口： RS485
11. 传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据
12. 29组ID编码可设置，用户可在一个地方使用独立的32组无线网络而互不干扰.
产品优势
1. 本产品体积小，信号好，比同类产品都高5dB 以上！
2. 产品稳定可靠，性能卓越。超大规模网络实际组网经验，多个工程实践的组网方案，常年运行未出故障！
3. 从工程出发细致入微的细节控制。可选独特的拨码设置设置地址方式，极大方便大规模网络工程实施！
4. 支持29信道，大于市面上的16信道；
5. 无线传输最大能支持1024通道，远远大于市面的512通道；
6. 低成本解决dmx无线同步问题；

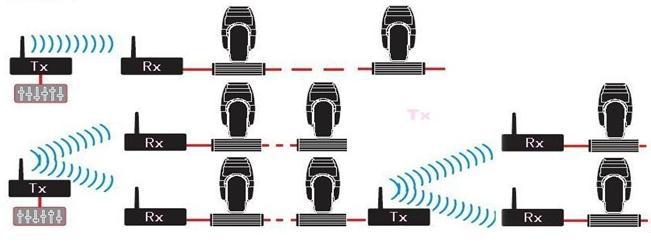

产品使用示意图：
使用建议：
模块为2.4G的ISM频段，可调的射频中心频率范围2395MHz~2507MHz，每4MHz频率划分为
一个信道，总共为29个信道。信道通过拨码开关来确定，016为高位，000为低位，只有29个信道（0~28）可供使用，请将拨码开关设置为0-28，否则不工作，LED灯将快速闪烁。
设备上电时，指示灯常亮，并每8~10秒闪烁一次。当射频信号受干扰时，接收模块接收到的完整帧率降低，因此接收模块的LED闪烁频率降低，可以通过其闪烁频率辅助判断信道情况。信道设置值错误超范围时LED快速闪烁。
注意事项：
² 收发板不可私自维修.需要维修时返回生产厂商处理 。
'
