慧友安‘抗砸王’接触式巡更管理系统方案

一、项目意义

随着经济全球化的加速发展，我国已步入与世界接轨的快车道，鳞次栉比的住宅群区，拔地而起的广厦高楼，别致新颖的公共建筑，日新月异的市政设施，都已呈现出现代化、智能化、安全化的发展趋势，人防、物防、技防相结合的防控网络系统，必将大大提高现代化城市公共建筑设施和管理水平。

重大安全事故的频频发生，不仅给国家造成巨大财产损失，而且对人民生命安全也构成了巨大威胁，各类安全事故引起中国领导人高度重视。安全管理尽管年年讲、月月讲、天天讲、终因管理手段落后始终难以落到实处。而智能巡检管理系统则是将过去认为无法实现的管理手段变成现实，它必将造福于人民，造福于社会。

    各行各业对管理工作要求越来越规范化、科学化、数据化。过去各种安全事故的发生多与岗位工作人员玩忽职守、思想麻痹、存在侥幸心里是分不开的，约占事故比例的80％以上，因此采用国际先进的智能巡检管理系统，无疑是消除各种安全隐患的有力措施。

二、工作原理及过程

1、系统描述：

智能到位巡检管理系统由巡检器、信息钮、通讯座、计算机及软件等组成。

信息钮是一种存有激光刻制的12位16进制编码信息的金属钮扣，每个信息钮的编号唯一且不可更改。将具有不同编码的信息钮分别安放于所需巡检的设备或线路上，无须电源、无须布线，地点、设备名称与信息钮形成一一对应的关系，并将信息钮编码及对应地点或设备的名称输入计算机中，完成基本信息、巡检计划等内容的编制。巡检员工作时只需佩带巡检器,按巡检计划到规定的区域地点巡检。

智能巡检器具有蜂鸣及指示灯闪烁提示，其合金外壳坚固耐用,没有可拆动的零件,独特密封设计实现防水、防尘功能，同时具有防过压、防过流、防雷击、防静电等保护措施，特别适合于实际工作需要。巡检器采用低功耗设计，耗电量极低，大大延长了电池及巡检器的使用寿命，同时采取了防静电、防干扰、防雷击及掉点保护等先进的电路安保措施，数据可存储20年以上，确保数据安全可靠。

通讯座是将巡检器内的巡检数据下载到计算机内的转换通讯设备。外型小巧美观、坚固耐用，安全可靠性高。工作时伴有声、光双向提示，操作简便。

系统应用软件由本公司自行组织人员针对产品特点及多年经验进行设计开发，功能强大，界面友好，操作灵活，方便易懂。本系统软件采用VB、C、VC语言开发，参数化设计模式，使用与设置更灵活方便，通讯快速稳定，特别适合实际工作需要。

2、工作过程描述

在巡检过程中，巡检人员必须携带巡检器按巡检计划到达指定现场.并用巡检器触碰指定的信息钮，在工作时伴有灯光闪烁及声音提示功能，信息将自动存储于巡检器中。每天巡检工作完成后，巡检员将巡检器交还给数据录入管理人员，录入人员将巡检器插入与计算机串口相连的专用通讯座中，通过计算机内的应用软件将巡检器内的数据信息迅速读入计算机中存档，随时供管理人员进行分析、处理、统计、制作报表等。提高了工作效率，同时给管理者和用户提供一个科学、准确的巡检信息和查询依据。

产品简介

信息钮（1990A）：集成电路芯片密封在不锈钢壳中，防水、防震、防腐，坚固耐用，无需布线，可在各种恶劣环境中使用。

· 平 均 寿 命：>20年

· 识 读 次 数: >35万次

· 外 型 尺 寸：直径16毫米,厚度5毫米

· 产 品 重 量：1.6克

抗砸王巡检器 (HUA-101X)：工作时有灯光震动提示，其合金外壳坚固耐用,独特密封设计防水、防尘，同时具有防过压、防过流、防雷击、防静电等保护措施。

· 工 作 电 池: 3V

· 识 读 速 度: ≤0.1S

· 数 据 内 存: ≥512K

· 环 境 温 度：-40℃～90℃

· 外 型 尺 寸: 180mm×31 mm

· 产 品 重 量: 160g

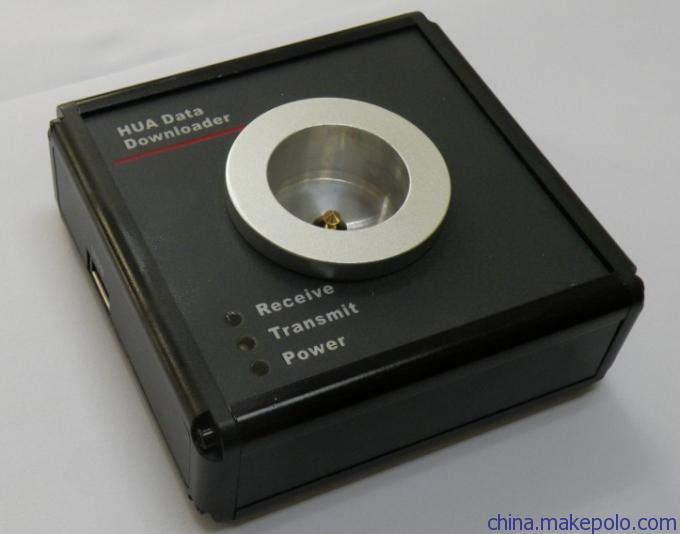

通讯座（HUA-100XT）：用于连接巡检器和电脑的通讯设备

[ 功能特点 ]
·  合金外壳，坚固耐用，具有工作状态提示功
    能
·  插孔簧片采用美国原装进口白钢片，具有寿
    命长，故障率低等特点
·  平均寿命是同类产品的5倍，平均无故障时
    间长达5年以上
·  内置232转换和发光管驱动芯片
·  数据读取、传输安全可靠
·  传输过程中遇到停电或通讯线路中断时，不会造成数据的丢失
·  工作进程可通过面板上三个指示灯显示
[技术指标 ]
·  通讯端口：USB
·  传输速率：19200bps
·  使用条件：-40℃～+70℃
·  相对湿度：10% ～ 90%
·  抗压力：100 千克力
·  外　观：102mm×102mm×40mm
·  重　量：128g

方案建议

针对保安巡逻的实际情况，建议选择使用以下管理方案图示如下:

CS版管理方案

本方案适用区域性用户只需对本部门进行巡检管理考核的推荐采用本方案。

典型应用：邮政信箱开启、干线邮运频次/时限管理，电信移动基站巡检，企业设备检修及生产流程监控管理、宾馆、酒店、超市、监狱防止意外巡检等。

巡检管理示意图

五、

智能

五、智能巡检管理系统主要技术特点及优势

技术、质量指标

     ◇ 识读率：100％；

     ◇ 准确率：100％；

     ◇ 静态工作电流：≤0.7uA；

     ◇ 成品率：≥90％；

     ◇ 波特率：19200BPS；

◇识读灵敏度：≤0.1秒；

◇产品外观专利；

◇信息钮保护装置发明专利；

     ◇ 产品质量检验合格证；

     ◇ 公安部质量检验合格证；

◇化工防爆检验合格证。

产品创新点

1、巡检器不设电源开关，创造性的将自动识别技术应用在本产品中，避免了因天天按键容易产生故障的弊病。

2、低温工作特性

   采用工业级器件及军品级器件后，使得产品的环境适应能力大大提高，最低使用温度为零下40摄氏度，最高使用温度为零上60摄氏度，满足了国内北方冬天寒冷的气候条件。

3、防碰撞特性

   采用质轻的金属合金外壳，巡检器重量仅为230克，可防止使用人员不慎跌落造成的损坏。经测试，抄表机在不带包装的情况下，从2米高处落在水泥地面，仍能正常工作。

系统应用软件特点

应用管理软件是由本公司自行组织人员针对产品特点及多年经验进行设计开发，功能强大，界面友好，操作灵活，方便易懂。

本系统采用参数化设计，使用与设置更灵活；

为能清晰表示抄表线路或区域和抄表人员的上下级隶属关系，线路和人员均采用树型结构；

巡检结果查询可以进行多条件任意组合；

可按月份或时间段统计抄表结果；

为使用系统数据更为安全，系统操作采用三级权限，即管理员/操作员/浏览者；

兼容性强，支持WIN-98/WIN-2000/WIN-XP/WIN-NT等操作平台。

六、产品配置及说明

产品配置表：（根据甲方实际需求予以配置）

七、CS网络版本管理软件详解

一、界面

这里输入密码，初始界面我们公司没有设密码！

二、

进入主界面后点击读取数据，会出现下面的窗口：

三、

点击下载数据就可以了。2是Excel数据导出，3 直接生成打印文件打印

四、

显示读取的数据了，这里我们就可以点( 返回 )退出这个窗口了。进入下面操作

五、

点击（数据操作）后出现这个画面，点击计划分析，这是我们硬性规定的，加快处理速度。

六、

出现这界面，是选择分析时间。我们软件默认是当天时间，你可以选择您的时间，结束时间必须大于开始时间。然后点击分析就可以。分析后点击返回。回到初始界面。

七、

点击（计划考核），会弹出下面窗口。

八、

1：是数据查询，点击可以查询您所需要的信息

2：Excel直接输出，

3：可以直接生成打印界面如图：

4:可以生成数据汇总如图

（1）：巡检点总考核：饼图总考核、各点巡检统计；

（2）：人员统计，这里巡检器已经代替了；

（3）：巡检器统计可以查看每一个巡检器读取数量；

（5）：是翻页键，可以来看饼图总考核、各点巡检统计；

（6）：是刷新键，有时电脑反错误，您可以点击刷新；

（7）：打印键，直接打印您所看的页面；

（8）：页面的形式，它可以把饼图和各点统一到一起；

（9）：保存键，您需要保存点击，就可以了；

（10）：是您查看页面的比例，和word的使用方法一样；

5：时间可以根据您的需要调整，有上下选择箭头。我们软件是默认每个月1号00：00分为起始时间，结束时间为您打开我们的页面时间。

6：这是线路查询选择，您可以根据您的需要来查询制定线路。

7：这是巡检器查询选择，您可以根据您的需要来选择巡检器，查看人员巡检情况。

8：您可以根据重点位置查看巡检情况。

9：您可以查看完成状态来查看，如：选择（准时、未到）

九：系统设置：初始界面如图

1：参数设置

可以输入贵公司企业名称，软件会自动体现您的公司名称。

2:数据初始化，这里我们一定不要点击，会把所有的数据删除。

3:修改密码你可以直接输入您的新密码。

4、数据备份

在文件名输入名称就可以了，点击保存

5、数据还原找到您所保存的文件后点击（打开）就可以了。
