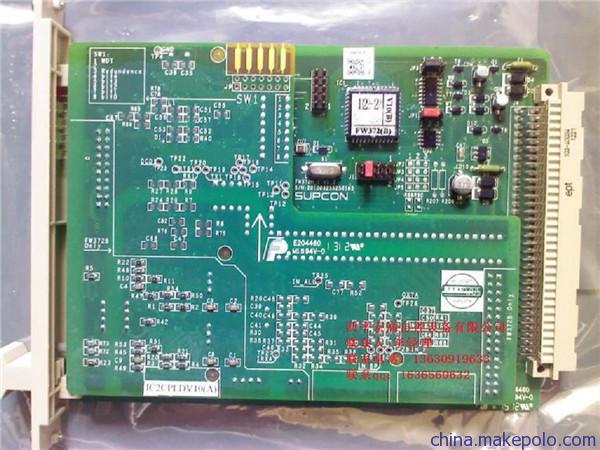

FW372（B）输出信号类型为Ⅱ型、Ⅲ型两种电流信号，用于配合现场设备使用。在工程应用中，工程组态时对应不同的信号类型，有两处地方需要注意：第一，在组态中需要正确选择信号类型（Ⅱ型、Ⅲ型）及输出特征（正输出、反输出）；第二，正确选择匹配的端子板，具体可以参照4.3节所述内容。 例如：现场设备为III型气开阀门，卡件采用冗余工作方式。在工程应用中就应选用一块型号为TB372-RU的端子板与此卡件相匹配，I/O卡件组态时选中冗余工作方式，I/O点参数组态时选择信号类型为“III型”和“正输出”。此外，卡件需要进行跳线设置。卡件跳线设置为：JP1跳1-2，JP6跳2-3，J1跳7-8脚（卡件结构简图中标有“←”的一组跳线）。 ●8路点点隔离型电流（II型或III型）信号输出卡； ●具有CPU的高精度智能化卡件； ●具有实时检测输出状况功能； ●可独立运行，自行故障诊断，检测到故障后；可进行无干扰动在线切换， ●卡件可按1：1冗余配置 ●卡件性能指标 型号 FW372(B) 电源 供电 5V电源 （5_+0.3）VDC,1max<100ma 24V电源 （24_+0.7）VDC,1max<10mA(不含扩展设备) （24_+0.7）VDC,1max<170mA(不含扩展设备) 技术指标 通道数 8路 通道隔离方式 点点隔离 隔离电压 现场侧与系统侧 250VAC，50Hz,60s 通道间 500VAC，50Hz,60s 输出范围 （0-10）ma DC (4-20)ma dc 负载能力 （0-10）ma DC<1500 (4-20)ma DC<750 精度 _+0.2%FS 通信故障自检与报警 指示通信中断，数据保持 输出通道故障自检与报警 指示通道自检错误 共模抑制比 120DB 串摸抑制比 60db EMC指标 抗电快速脉冲群干扰 1kv 抗浪涌冲击干扰 2kv 抗射频电磁波干扰 10V/M 抗静电放电干扰 空气放电8kv,接触放电6KV ●端子板选择 FW372(B)模拟信号输出卡需要与对应的端子板配合使用，端子板的功能时提供接线通道以及信号前级抗扰动处理。 FW372(B)的端子板选配标准如下： FW372(B)的端子板选配标准如下： 部件型号 部件名称 使用范围 单位 备注 TB372-U 16路电路输出端子板 电流信号 块 可配置两块布冗余FW372(B)卡 TB372-RU 8路电流输出端子板 电流信号 块 可配置两块冗余FW372(B)卡
