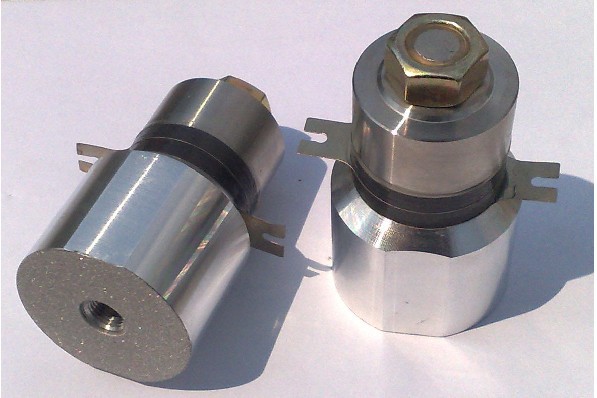

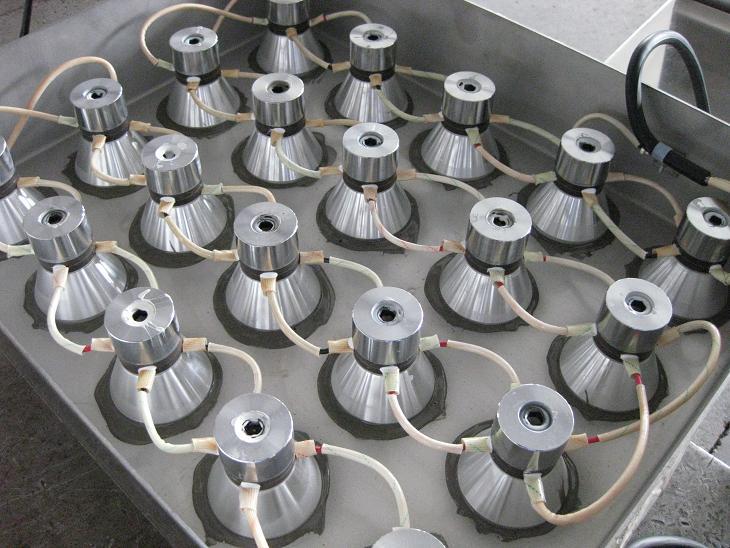

以上是超声波换能器的粘接图示：

一、准备工具：氩弧焊，十号内六角扳手，鉻铁锡线，2.5平方高温线2*2.5电缆线适量，振子胶，（剥线钳，套管，扎带，喷砂机，管件等）。

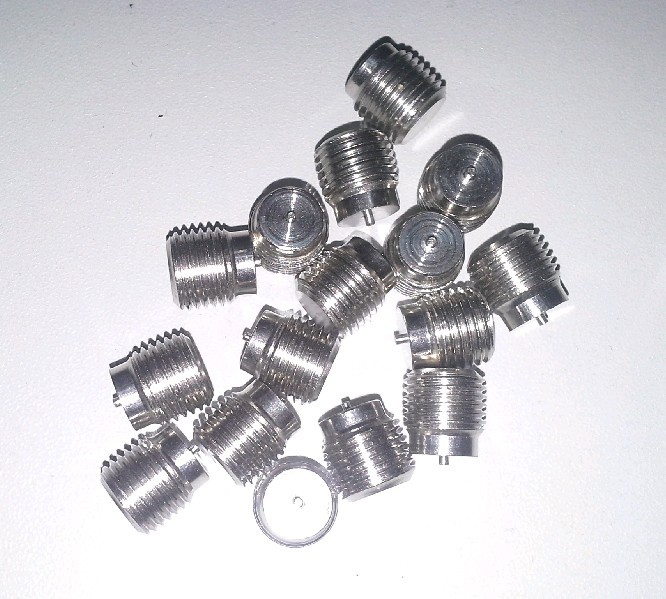

二、焊接螺钉：计算好振子排布位置，在清理好的位置上焊接螺钉，然后将螺钉周围清理干净，务必使其平整，以免影响振子安装。

三、胶水配置：将胶水按规定比例搅拌均匀。(美瑞、爱牢达、4030胶水粘结前混合，KMD383胶水在粘结过程中混合)。

四、安装振头：将胶水均匀的涂抹在换能器底部，轻轻拧动把换能器底部和缸底接触面间空气和多余胶水挤压出来，使振子更紧密的和不锈钢结合为一个整体。

五、固化凝结：放在室温相对高的地方固化，4-8小时可接线，24小时后可通电试机。

注：1、有金属种钉机也可以代替氩弧焊。

2、焊接螺钉一定要满焊，否则容易脱落。

3、关于固化，时间长短要考虑温度，温度低时间就长，温度高，就快一点，建议在室温下操作，即使加热也不要过分加热，适当最好。
