yoyi气动送料机 装于冲床周边设备带式输送机 长50*厚0.5 每分200
上海佑亿机械:空气自动送料机
佑亿机械：空气自动送料机性能及参数说明
厂家直销（价格优惠、质量保证）:空气送料机、矫正机、精密矫正机、新式滚轮送料机、材料架、高速滚轮送料机、NC数伺滚轮送料机、桌上小型冲床等冲床周边自动化设备。

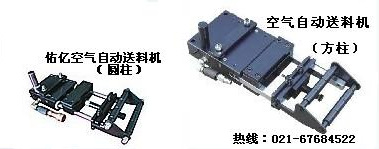

空气自动送料机
标准型
送料长(宽)0-450mm，送料厚度0.1-3.2mm可送材料种类：金属、纸带类、塑胶可送材料形状：圆形、三角形、突起物特别附件：AF-5C以上附件装缓冲器。
E型电磁阀
适装于冲床上下行程过短或过长距离送料的情形下。
标准型加装R型放松电磁阀须在精密送料情况下，可利用电磁阀放松固定夹板以修正误差。
R型放松电磁阀E型放松电磁阀
适装于冲床上下行程过短或过长距离送料，且须在精密送料情况下，可利用电磁阀放松固定夹板以修正误差。
新式强力型
适用于较厚材料之自动化加工。
本机采用新型气压式缓冲器，以消除快速送料之震动。夹板采多缸下压滑块式之夹板。
耐磨、简易操作、稳定性高、送料精密准确。
●规格表：联系方式：13585658848/13818322238
机种 Model | AF-1C | AF-2C | AF-3C | AF-4C | AF-5C | AF-6C | AF-7C | AF-8C | AF-9C | AF-10C | AF-11C | |
最大送料宽度 | mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
最大送料长度 | mm | 50 | 80 | 80 | 130 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
材料厚度 | mm | 0.5 | 0.8 | 1.2 | 1.5 | 2 | 2 | 2.5 | 2.5 | 3 | 3 | 3 |
空气压力 | Kg/cm2 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
最大送料之S.P.M | C/min | 250 | 200 | 180 | 130 | 100 | 70 | 50 | 45 | 35 | 30 | 25 |
固定夹板磨擦力 | Kg | 10 | 27 | 40 | 55 | 55 | 78 | 90 | 100 | 119 | 119 | 119 |
移动夹板磨擦力 | Kg | 30 | 49 | 65.5 | 72.5 | 72.5 | 169 | 200 | 217 | 220 | 245 | 245 |
引张力 | Kg | 14 | 16.5 | 19.5 | 25.5 | 25.5 | 41 | 67 | 74 | 77 | 85 | 85 |
空气消耗量 | L/mm | 26.5 | 38.5 | 47 | 58.6 | 100.5 | 108.5 | 152 | 162.5 | 174.2 | 182.5 | 170.5 |
重量（包括工具） | Kg | 8.8 | 9.6 | 12.8 | 19.6 | 38.4 | 52.4 | 80 | 95 | 156 | 178 | 200 |
佑亿机械：滚轮送料机性能及参数说明
全国统一服务热线400-888-0659
持续性：可多工程连续加工 高速性：（每分钟可达600次） 泛用性：无论材料之宽度与厚度，只需调整送料机去配合模具即可使用 构造简单经济实用 故障率低，保养容易 送料精度：依回转数及送料长度而有所不同，一般其精度在0.03mm若是道梢作定位时，更可得0.01mm的精度 形 式： 1、单式：适用于卷料（厚度0.15mm以上）单制品或连续制品时用之 2、复式：适用于卷料（厚度0.15mm以下） 短尺材料、单制品连续冲制品时用之 高速滚轮送料机 - 结构上之四大特点 单向轴承（德国制造） 嵌有超硬合金，并配合滚柱轴承，具耐磨性、安全性、精度高、寿命长； 滚轮 采用中空式、重量轻、回转惯性小，可即时停止，确保送料精度。经热处理HRC600镀硬铬再研磨，硬度高、耐磨性优、寿命长 碟式刹车（一般刹车装置） 采用高级离合器来令片两面完全接触，寿命长、稳定性佳、精度高 逆向装置 (1) 构造和单向装置一样，能相当精确地控制下轮，长时间使用亦不会使下轮有丝毫的倒退现象，稳定性和精度相当高 (2) 不会因为冲压时所溅出的残油，而使刹车失灵产生下轮倒转，送距不准现象 (3) 不易产生高热 (4) 附有超硬合金和滚柱，不易磨损 (5) 动作方式为滚柱作圆周运动，不会有咬死现象 (6) 磨擦力小，所需转动扭力相对减小，转动机构较不易损坏 (7) 逆向装置的配备时速度可达30米/分，一般为20米/分，提高50%的效率 (8) 特殊结构，增加了使用寿命 高速滚轮送料机 - 送料不准的情况、原因和处理方法 |
故障情况 | 故障原因 | 处理方法 |
材料未送出或有时突然太短 | 料厚调整不正确或没有调整 | 可参看料厚调整说明 |
导销插入导销孔，但材料未放松或过早放松导致材料倒退 | 放松时间不正确 | 可参看放松时间调整说明 |
送距忽长忽短 |
|
|
材料打滑或材料压扁 | 压力弹簧太松或太紧 | 调整顶部两压料弹簧压力 |
送距突然变短 |
|
|
出现周期性的送料不准 | 滚轮或齿轮部位有金属屑或异物 | 将之清除干净 |
材料在送料机和模具间偏斜 |
|
|
送料有倒退现象（滚轮倒退） | 送料机单向不准 | 需专业人员修理或更换新品 |
高速滚轮送料机 - 规格表
伺服滚轮送料机
详细说明：高精度的送料：针对高科技产业来临，以电脑闭路式回授控制，使精度确保在±0.02mm以内。
阶段式送料机：可输入20组不同的送料长度，每组提供999次冲压次数，满足特殊制品的加工生产（选配）。
人性化的手动模式：可输入适合的3段手动速度，让使用者更容易操作，精确地使材料送进模具而定位。
高效率的放松装置：配合冲床之凸轮讯号以及简单之料厚调整，即可快速的设定放松角度。
送料长度的设定：在控制面板上，直接输入送料长度，即可达到所需的送距。
送料机结构：滚轮采用中空式，重量轻，回转惯性小，表面硬度HRC60°，镀硬铬，耐磨损，寿命长。
型号 | 最大送料宽度 | 最大送料长度 | 适用材料厚度 | 模具线高度 | 最大送料速度 | 伺服马达 |
NCF-200 | 200mm | 9999.99mm | 0.2-3.2mm | 70-170mm | 20m/min | AC0.75KW |
NCF-300 | 300mm | 9999.99mm | 0.2-3.2mm | 70-170mm | 20m/min | AC0.85KW |
NCF-400 | 400mm | 9999.99mm | 0.2-3.2mm | 70-170mm | 20m/min | AC1.3KW |
NCF-500 | 500mm | 9999.99mm | 0.2-3.2mm | 70-170mm | 20m/min | AC1.3KW |
NCF-600 | 600mm | 9999.99mm | 0.2-3.2mm | 70-170mm | 20m/min | AC1.8KW |
NCF-700 | 700mm | 9999.99mm | 0.2-3.2mm | 90-190mm | 20m/min | AC1.8KW |
NCF-800 | 800mm | 9999.99mm | 0.2-3.2mm | 90-190mm | 20m/min | AC2.9KW |
详情请电13818322238/13585658848
型号 | 最大送料宽度 | 最大送料长度 | 适用材料厚度 | 模具线高度 | 最大送料速度 | 伺服马达 |
NCF-200A | 200mm | 9999.99mm | 0.3-4.5mm | 70-170mm | 20m/min | AC1.8KW |
NCF-300A | 300mm | 9999.99mm | 0.3-4.5mm | 70-170mm | 20m/min | AC1.8KW |
NCF-400A | 400mm | 9999.99mm | 0.3-4.5mm | 70-170mm | 20m/min | AC2.9KW |
NCF-500A | 500mm | 9999.99mm | 0.3-4.5mm | 70-170mm | 20m/min | AC4.4KW |
NCRF-600A | 600mm | 9999.99mm | 0.3-4.5mm | 70-170mm | 20m/min | AC4.4KW |
NCF-700A | 700mm | 9999.99mm | 0.3-4.5mm | 90-190mm | 20m/min | AC5.5KW |
NCF-800A | 800mm | 9999.99mm | 0.3-4.5mm | 90-190mm | 20m/min | AC5.5KW |
