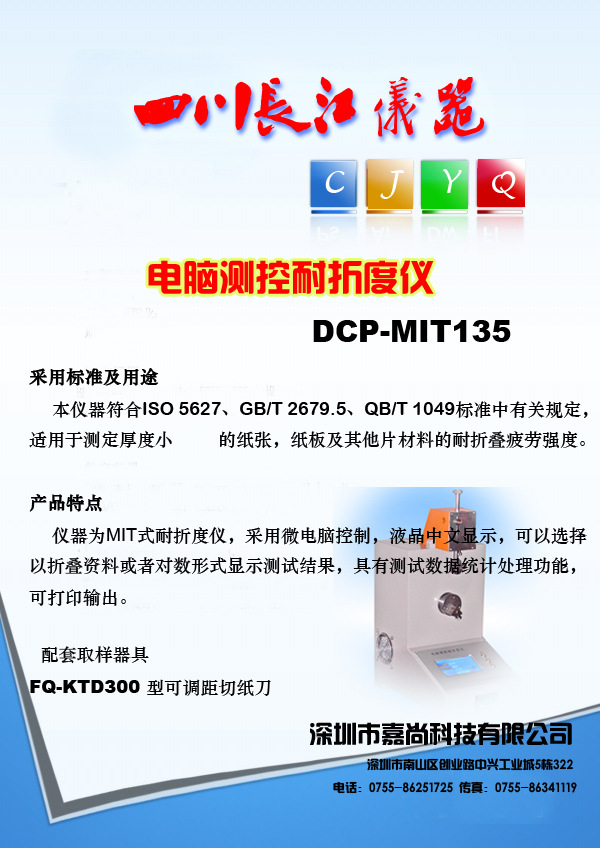

四川长江 DCP-MIT135 电脑测控耐折度仪 电子耐折度仪 MIT式耐折度仪
电子耐折度仪型号：DCP-MIT135
电子耐折度仪价格：优惠促销，欢迎来电咨询！咨询电话：0755-86251725 13823705099 18665818677
电子耐折度仪用途及适用范围：该仪器是根据我国国家标准GB/T2679.5《纸和纸板耐折度的测定》设计，是光机电一体化结构，能够对被测试样的双折次数进行自动计数，专业用于纸张材料的耐折度性能的测定 。
电子耐折度仪工作原理：该耐折仪是根据试样在一定的张力，一定的速度下被往复折叠一定角度，至试样折断时所需的往复次数的原理设计的。
1 概述
DCP－MIT135B型电脑测控耐折度仪是测定厚度1mm以下的纸张、纸板及其他片状材料耐折叠疲劳强度的专用仪器，其主要技术指标和性能参数符合ISO5626和GB2679·5的有关规定。仪器电脑测控系统采用以单片微型计算机为核心的数字电路，通过液晶中文显示操作提示和面板键入指令，实现了简单的人机对话功能，具有技术先进、功能齐全、性能可靠、操作方便等优点，是造纸、包装、科研及产品质量监督检验等行业和部门理想的试验设备。
2 主要技术特性2.1主要技术参数参数项目 | 技术指标 | |
测量范围 | 双折叠次数 | （1～6×104）次 |
耐折度（对数） | 0～4.78 | |
张力调节范围 | 4.9N～14.7N | |
折叠角度 | 左、右各135°±2° | |
折叠速度 | （175±10）次/分 | |
折叠头缝口规格 | 0.50mm、0.75mm（随机配备），0.25mm、1.00mm（根据用户特殊订货要求配备） | |
折叠口圆角半径 | R0.38mm±0.02mm | |
外形尺寸(长×宽×高) | 230mm×330mm×500mm | |
整机质量 | 约38kg | |
2.2仪器正常工作的环境条件2.2.1 室温：20℃±10℃；
2.2.2 电源：220V±22V，50Hz，5A，电源应可靠接地；如电源电压波动超出上述范围，则应使用电源稳压器。
2.2.3 工作环境清洁，无强磁场强震动源，工作台平整稳固。
33.1 电源开关位于仪器右后部，用于控制电源通断。
3.2 操作按键本仪器操作按键集中布置在操作面板上，操作面板按键排布如图示。各按键功能如下：
“复位”键：用于系统初始化及“死机”时系统恢复功能。
“打印”键：用于打印输出测试结果。
“删除”键：按动本键，可删除当前显示的测试结果；结合使用提取键，可删除任意一次试验结果。
“提取”键：重复按动本键，显示窗由后往前依次循环显示一组试验中的每次测试值、最大值和最小值。结合使用纵横选择键，可按纵向或横向提取测试结果。
“张力选择”键：选择所需的张力，重复按动本键，可在9.8N、 4.9N和14.7N中循环选择。系统默认值为9.8N。
“纵横选择”键：用于选择输入试样的纵横向。重复按动本键， 可在纵向和横向中循环选择。
“平均选择”键：用于选择双折叠次数平均值或耐折度平均值。
“停”键：用于试验过程中强制停机。按本键，当次测试结果取消，不进入内存。
“测试”键：按动本键，系统自动完成一次测试过程。
4 操作使用步骤及注意事项4.1 测试准备4.1.1 按GB450规定采取并处理试样，试样尺寸150mm×15mm。
4.1.2 插上电源插头，按下电源开关，通电预热30min。
4.1.3 按任意键（除复位键），仪器进入待工作状态。
4.1.4 根据试样厚度，选择缝口规格适宜的下夹头并装于主机摆动轴法兰盘上。
4.2 测试4.2.1 按下张力杆，使指针对正张力标尺上所需的张力，并旋紧制动螺钉。
4.2.2 根据所选张力按动张力选择键进行选择输入。
4.2.3 根据试样的纵横向，按动纵横选择键选择输入试样方向。
4.2.4 将试样竖直夹持在上、下夹头之间，松开制动螺钉，放松张力杆，对试样施加张力。
4.2.5 按测试键，开始测试直到试样断裂，试验停止，显示窗显示测试结果。
4.2.6 松开上、下夹头，取出被折断的试样。
4.2.7 重复以上步骤，进行下一次试验，直到一组试验完毕。
4.3 测试数据的提取、删除和打印输出4.3.1 提取：按动提取键，可提取每次试验的测试值、一组测试值中的最大值和最小值。结合使用纵横选择键，可按纵向或横向提取测试结果。
4.3.2 删除：按动删除键，可删除当前显示的测试结果；如欲删除任意一次测试结果，则只需按动提取键，找到该次测试数据，再按删除键即可。
4.3.3 打印输出：一组试验完毕后，按动打印键，即可打印输出测试结果。打印输出时各参量的代号和含义如下：
代号 | 代表的参量 | 代号 | 代表的参量 |
F | 试样所受的张力 | n | 试验次数 |
Zn | 纵向耐折度 | An | 纵向双折叠次数 |
Amax、Amin | 纵向双折叠次数的最大值、最小值 | Zmax、Zmin | 纵向耐折度的最大值、最小值 |
A(—) | 纵向双折叠次数平均值 | Z(—) | 纵向耐折度平均值 |
Zf | 纵向耐折次数 |
|
|
Hn | 横向耐折度 | Bn | 横向双折叠次数 |
Bmax、Bmin | 横向双折叠次数的最大值、最小值 | Hmax、Hmin | 横向耐折度的最大值、最小值 |
B(——) | 横向双折叠次数平均值 | H(——) | 横向耐折度平均值 |
Hf | 横向耐折次数 |
|
|
AB(———) | 纵横向双折叠次数平均值 | ZH(———) | 纵横向耐折度平均值 |
ZHf | 纵横向耐折次数 |
|
|
注：按GB/T 457—2008定义，耐折度为双折叠次数的对数（以10为底），耐折次数为耐折度平均值的反对数。因此，对同一组试验数据，双折叠次数的平均值与耐折次数是有区别的。 | |||
打印后如欲继续测试，请根据显示窗上的操作提示确定是否清除内存数据。
4.4 注意事项4.4.1 打印机具体操作请详见随机技术文件《热敏打印机使用说明》。
4.4.2 夹持试样时，应将试样拉直，以得到准确的张力。
