SDMF80GA主要尺寸:内径80mm、外径120mm、长度140mm。

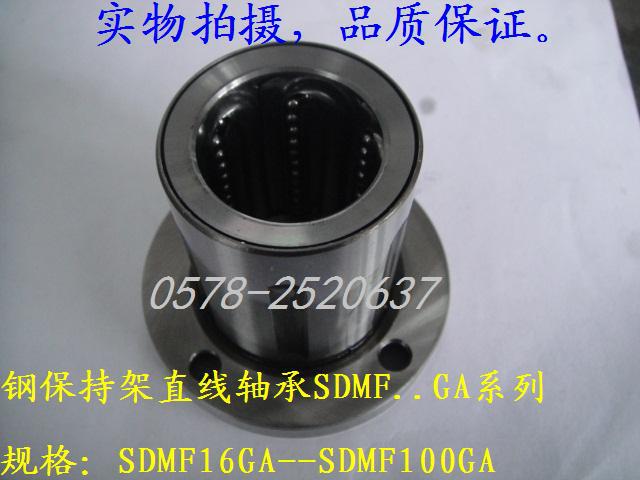

钢保持架直线轴承主要规格：
标准系列:SDM16GA、SDM20GA、SDM25GA、SDM30GA、SDM35GA、
SDM40GA、SDM50GA、SDM60GA、SDM80GA、SDM100GA、SDM120GA。
欧制系列:SDE25GA、SDE40GA、SDE50GA、SDE60GA、SDE80GA。

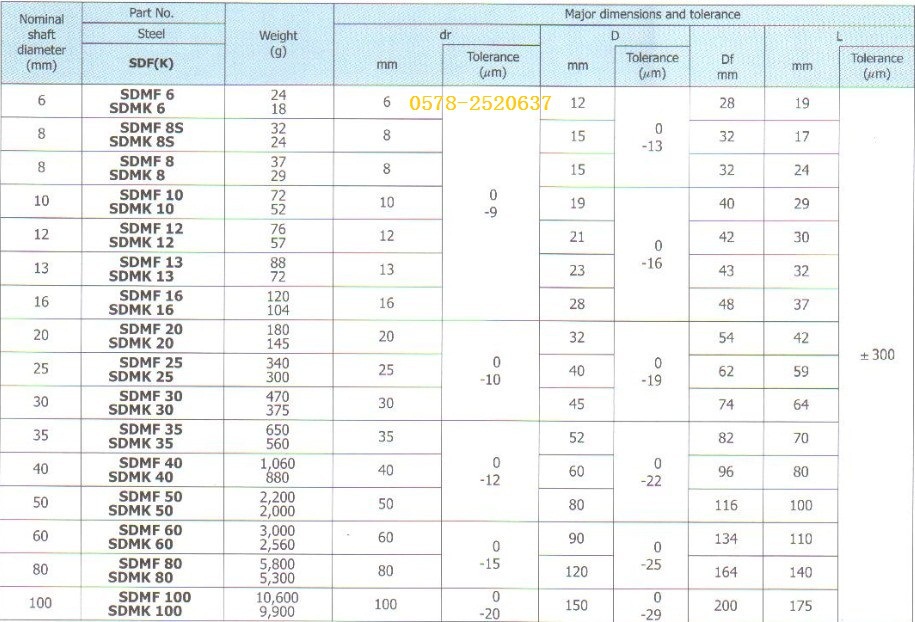

数据请查询尺寸表，看不清楚请联系店小二，手机:13105782772。
以下是小店其他系列产品：
箱式单元滑块、支撑系列：
直线轴承、法兰系列：
温馨提示：本店所有产品均为实物拍摄，品质保证，请放心购买。
直线轴承小知识：
1、简介：
直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。由于承载球与轴呈点接触，故使用载荷小。钢球以极小的摩擦阻力旋转，从而能获得高精度的平稳运动。
2、特征：
直线轴承是与淬火直线传动轴配合使用。作无限直线运动的系统。负荷滚珠和淬火传动轴因为是点接触，容许载荷较小，但直线运动时，摩擦阻力最小，精度高，运动快捷。
3、分类：
（1）标准型、间隙调整型直线轴承、开口型直线轴承、加长型直线轴承。
（2）法兰式直线轴承可分为：圆法兰型、方法兰型、椭圆法兰型、导向圆法兰型、导向方法兰型、导向椭圆法兰型、加长圆法兰型、加长方法兰型、加长椭圆法兰型、导向加长圆法兰型、导向加长方法兰型、导向加长椭圆法兰型、加长中间圆法兰型、加长中间方法兰型、加长中间椭圆法兰型。
按规格制式分：
分为两大系列即LM和LME系列.其代号LM系列用于亚洲，东南亚国家，日本，韩国，中国等。以公制尺寸为标准，配用的直线轴外径公差一般是h7。LME系列多用于欧洲，美国，德国，意大利等地区。以英制尺寸为标准，也有公制尺寸，配用的直线轴外径公差一般是g6。两大系列结构特点，除尺寸不同，孔径公差不同，其结构大致一样。
例1：LM 203242 UU OP
LM 表示 直线第一系列标准
203242 表示尺寸结构 孔径 外径 长度
UU 表示双密封结构 OP 表示开口型
例2：LME 203245 UU AJ
LME 表示 直线第二系列标准
203245 表示尺寸结构 孔径 外径 长度
UU 表示双密封结构 AJ 表示间隙可调
4、用途：
直线轴承被越来越广泛的运用到电子设备、食品机械、包装机械、医疗机械、印刷机械、纺织机械、机械、仪器、机器人、工具机械、数控机床、汽车及数字化三维坐标测量设备等精密设备或特殊机械行业之中。
5、游隙：
直线轴承调整型、开口型轴承内、外径在割口前测量，割口后会有一些弹性变形，配合游隙应装入轴承座内测量（钢保持器直线轴承情况类似）。游隙可调节的轴承座调节方向应和轴承割口方向垂直以保证游隙均匀，直线轴承结构特点不能作旋转运动，同时要求有良好的导向性，所以直线轴承一般以二根轴+四套轴承或二根轴+二套加长型轴承为一个组合使用，二根轴安装要平直，整个组合装配后，用手推拉必须灵活无阻滞才可安装传动机构，传动动力要足够克服轴承摩擦阻力，直线轴承摩擦阻力近似为千分之一工作载荷。
6、养护：
直线轴承的养护：润滑与磨擦：直线轴承内部注入防蚀油，若用油脂润滑时，先用煤油或有机溶济清除防蚀油，风干后再添加润滑脂。（建议使用粘性标记为N0.2的锂皂润滑脂.）若用油润滑时,不必清除防蚀油,根据温度变化可选用ISO粘度等级VG15-100的润滑油.轴润滑可从供油管给没,或从外轴承座上的油孔给油。由于密封圈会刮掉润滑油，油润滑不适用无孔的带密封圈轴承。
'
