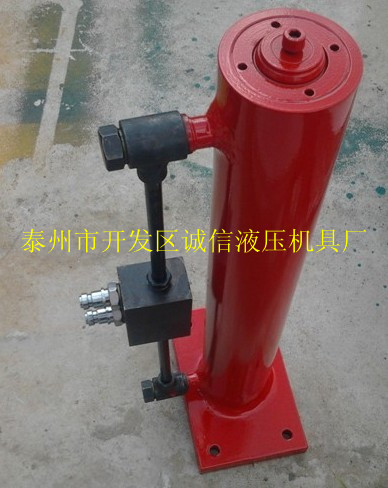

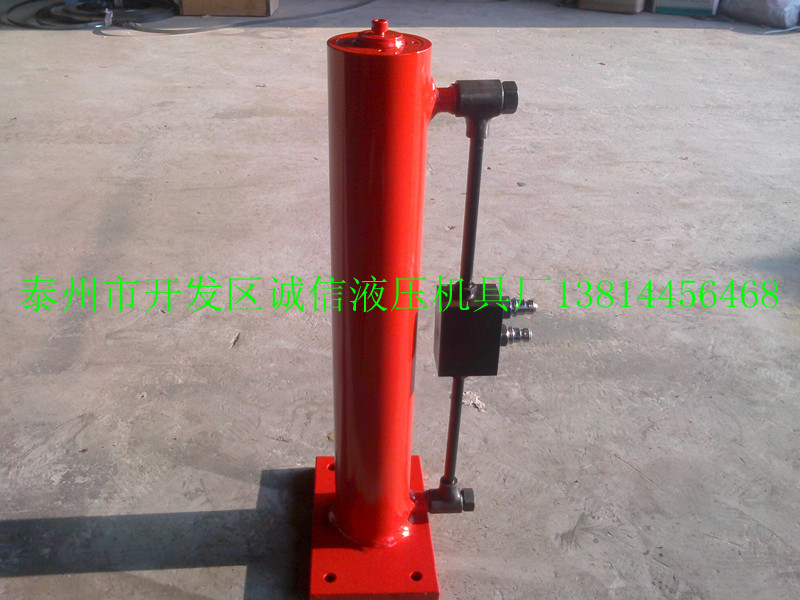

CLL自锁式液压千斤顶
一、用途
自锁式千斤顶主要用于需长时间支撑重物的地方，它可在除去油压时仍可支持重物，而且安全可靠。可用于水下，单作用，负载回缩，螺母自锁使负载更安全，特别在大型工程中，是易操作控制和液压千斤顶，设计有安全保压装置，内置卸压阀防止过载，以保护千斤顶以利于安全操作。该装置的连接，采用的是高压胶管和螺纹接头连接，具有使用快捷，并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。
二、使用方法
1、如泵体的油量不足时，需先向泵中加入工作油（10#机油）才能工作。
2、估计起重量，切忌超载使用。
3、确定起重物的重心，选择千斤顶着力点，同时必须考虑到地面软硬程度是否垫以坚韧的木材，以免起重时产生倾倒之危险。
4、千斤顶将重物顶升后，应及时用坚韧的木材将重物支撑牢，禁止将千斤顶作为支撑物使用，以免负荷不均衡，产生倾倒之危险。
5、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。将放油螺钉旋松，油缸卸荷。
6、电动泵请参照电动使用说明书。
三、基本参数
型号 | 承载能力T（KN） | 行程mm | 液压缸有效面积cm2 | 液压油溶量cm3 | 本体高度A mm | 伸展高度Bmm | 外径Dmm | 重量kg |
CLL-502 | 55(489) | 50 | 71.3 | 356.5 | 164 | 214 | 125 | 16 |
CLL-504 | 100 | 713 | 214 | 314 | 21 | |||
CLL-506 | 150 | 1069.5 | 264 | 414 | 26 | |||
CLL-508 | 200 | 1426 | 314 | 514 | 31 | |||
CLL-5010 | 250 | 1782.5 | 364 | 614 | 36 | |||
CLL-5012 | 300 | 2139 | 414 | 714 | 41 | |||
CLL-1002 | 100(889) | 50 | 133.3 | 666.5 | 187 | 237 | 165 | 31 |
CLL-1004 | 100 | 1333 | 237 | 337 | 39 | |||
CLL-1006 | 150 | 1999.5 | 287 | 437 | 48 | |||
CLL-1008 | 200 | 2666 | 337 | 537 | 57 | |||
CLL-10010 | 250 | 3332.5 | 387 | 637 | 65 | |||
CLL-10012 | 300 | 3999 | 437 | 757 | 74 | |||
CLL-1502 | 150(1333) | 50 | 198 | 990 | 209 | 259 | 205 | 53 |
CLL-1504 | 100 | 1980 | 259 | 359 | 66 | |||
CLL-1506 | 150 | 2970 | 309 | 459 | 78 | |||
CLL-1508 | 200 | 3960 | 359 | 559 | 92 | |||
CLL-15010 | 250 | 4950 | 409 | 659 | 105 | |||
CLL-15012 | 300 | 5940 | 459 | 759 | 118 | |||
CLL-2002 | 200(178) | 50 | 266.5 | 1332.5 | 243 | 293 | 2 2 3 5 | 83 |
CLL-2006 | 150 | 3997.5 | 343 | 493 | 118 | |||
CLL-20010 | 250 | 6662.5 | 443 | 693 | 153 | |||
CLL-2502 | 280(2489) | 50 | 366.4 | 1832 | 249 | 299 | 275 | 116 |
CLL-2506 | 150 | 5496 | 349 | 499 | 163 | |||
CLL-25010 | 250 | 9160 | 449 | 699 | 210 | |||
CLL-3002 | 350(3111) | 50 | 457 | 2285 | 295 | 345 | 310 | 173 |
CLL-3006 | 150 | 6855 | 395 | 545 | 233 | |||
CLL-30010 | 250 | 11425 | 495 | 745 | 293 | |||
CLL-4002 | 430(3821) | 50 | 559 | 2795 | 335 | 385 | 350 | 251 |
CLL-4006 | 150 | 8385 | 435 | 585 | 327 | |||
CLL-40010 | 250 | 13975 | 535 | 785 | 403 | |||
CLL-5002 | 565(5022) | 50 | 730 | 3650 | 375 | 425 | 400 | 367 |
CLL-5006 | 150 | 10950 | 475 | 625 | 467 | |||
CLL-50010 | 250 | 18250 | 575 | 825 | 568 | |||
CLL-6002 | 660(5866) | 50 | 857 | 4285 | 395 | 445 | 430 | 447 |
CLL-6006 | 150 | 12855 | 495 | 645 | 563 | |||
CLL-60010 | 250 | 21425 | 595 | 845 | 680 | |||
CLL-8002 | 880(5866) | 50 | 1179 | 5895 | 455 | 505 | 505 | 711 |
CLL-8006 | 150 | 5895 | 555 | 705 | 871 | |||
CLL-80010 | 250 | 29475 | 655 | 905 | 1031 | |||
CLL-10002 | 1080(9600) | 150 | 1465 | 7325 | 495 | 545 | 560 | 951 |
CLL-10006 | 50 | 21975 | 595 | 745 | 1143 | |||
CLL-100010 | 250 | 36625 | 695 | 945 | 1335 |
| 表中参数可能因为改良而变更，恕不另行通知。 |
四、注意事项
a)使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
b)在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
c)本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
d)新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
