塑料挤出机专用减速机

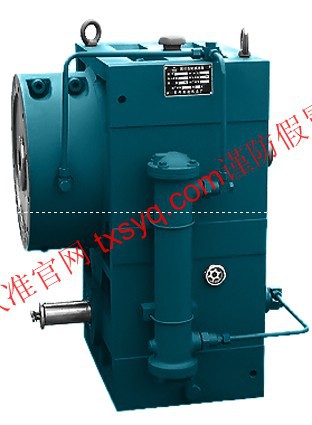

ZLYJ系列高强度硬齿面减速机

一、概述

ZLY系列减速器是为塑料螺杆挤出机配套设计的，高精度硬齿面带推力座的传动部件。产品设计采用了JB/T9050.1-1999所规定的各项技术规范．其特点是齿轮和轴类零件采用了高强度合金钢材质。齿轮经渗碳、淬火、磨齿工艺加工。齿轮精度为GBl0095.1-2001级。齿面硬度HRC54-62。在空心输出轴前端配置有超规格的推力轴承，承受螺杆的工作后座力。轴承和油封等主要标准件皆采用国内优质产品．也可按用户需要,配装进口产品。整机具有体积小、承载能力高、传动平稳噪声低、效率高等特点，产品性能已达到国际先进水平，可替代同类进口产品使用。

本系列产品中的规格和传动比为现有用户的常用数据。用户在选用时可将螺杆的实际传动扭矩与表（2）所列许用输出扭矩相比较(表列扭矩已计入工况系数和安全系数，可1：1直选)，以输出扭矩为准选型。

若需与橡胶挤出机配套因橡胶挤出机冲击力较塑料强，请用户提出具体技术参数向我厂咨询再确定选型。

二、适用条件

      1.减速器高速轴转速不大于l500r／min．

      2.工作环境温度为0-35℃。当温度范围超出本规定时可按用户要求，另行配置加热或冷却装置。

三、减速器代号和标志

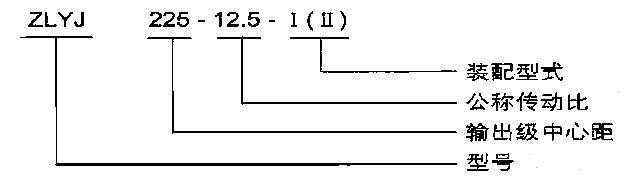

   在减速器代号中，包括型号、输出级中心距、公称传动比、装配型式．

   标记示例
