控制电缆KVV技术参数介绍
一、产品名称
KVV：铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
二、产品执行标准
控制电缆执行国家标准GB/T 9330-2008标准《塑料绝缘控制电缆》，IEC60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》以及IEC60502《额定电压1-30KV挤包绝缘电力电缆及附件》等标准制造。
三、产品用途及适用范围
本产品适用于冶金、电力、石油、化工等厂矿企业中额定电压450/750V及以下电器仪表、配电装置的信号传输、控制和测量系统。控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路，供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器，仪表接线之用。聚氯乙烯绝缘控制电缆是传统产品之一，广泛应用于配装置与控制回路，产品具有结构简单、重量轻、柔软性好、敷设方便等优点，产品的电气、机械性能和耐化学腐蚀性能优良。
KVV的适用范围：敷设在室内、电缆沟、管道等固定场合。
四、产品使用特性：
1、电缆导体的长期允许工作温度为70℃。
2、电缆的敷设温度应不低于0℃，推荐的允许弯曲半径：无铠装层的电缆，应不小于电缆外径的6倍。
3、为保证电缆正常运行，敷设前最好进行下面三项必要的检查：
A、导体通断试验；B、线芯之间、线芯与地之间是否短路；C、线芯的绝缘电阻是否达到相关标准要求

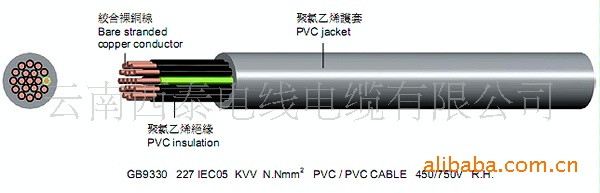

五、产品结构图：
六、技术参数：
KVV 450/750V铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆
芯数×标称截面(mm2) | 绝缘标称厚度(mm) | 护套标称厚度(mm) | 平均外径 | 70℃时的最小绝缘电阻(MΩ.km) | 20℃时的最大直流电阻(Ω.km) | 近似重量(kg/km) | |
下限 | 上限 | ||||||
2×0.75 2×1.0 2×1.5 2×2.5 2×4 2×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.2 1.2 1.2 1.2 1.2 1.2 | 6.4 6.8 7.6 8.6 9.6 10.5 | 8.0 8.4 9.4 10.5 11.5 12.5 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 59 67 86 120 167 220 |
3×0.75 3×1.0 3×1.5 3×2.5 3×4 3×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.2 1.2 1.2 1.2 1.2 1.5 | 6.8 7.0 8.0 9.2 10.0 11.5 | 8.4 8.8 9.8 11.0 12.5 14.0 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 71 82 108 154 210 310 |
4×0.75 4×1.0 4×1.5 4×2.5 4×4 4×6 | 0.6 0.6 .0.7 0.8 0.8 0.8 | 1.2 1.2 1.2 1.2 1.5 1.5 | 7.2 7.6 8.6 10.0 11.5 12.5 | 9.0 9.4 10.5 12.0 14.0 15.0 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 846 100 132 193 315 413 |
5×0.75 5×1.0 5×1.5 5×2.5 5×4 5×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.2 1.2 1.2 1.5 1.5 1.5 | 7.8 8.2 9.4 11.5 12.5 14.0 | 9.0 10.0 11.5 14.0 15.0 16.5 | 2.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 116 154 243 383 505 123 |
7×0.75 7×1.0 7×1.5 7×2.5 7×4 7×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.2 1.2 1.2 1.5 1.5 1.5 | 8.4 9.0 10.0 12.5 13.5 15.0 | 10.5 11.0 12.5 15.0 16.5 18.0 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 146 196 211 473 652 142 |
8×0.75 8×1.0 8×1.5 8×2.5 8×4 8×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.2 1.2 1.5 1.5 1.5 1.7 | 9.4 10.0 12.0 14.0 15.5 17.5 | 11.5 12.0 14.5 16.5 18.0 20.0 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 168 243 360 545 748 187 |
10×0.75 10×1.0 10×1.5 10×2.5 10×4 10×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.2 1.5 1.5 1.5 1.7 1.7 | 10.5 11.5 13.5 15.5 18.0 19.5 | 12.5 14.0 16.0 18.5 20.5 22.5 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 221 296 440 721 956 211 |
12×0.75 12×1.0 12×1.5 12×2.5 12×4 12×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.5 1.5 1.5 1.5 1.7 1.7 | 11.5 12.0 14.0 16.0 18.5 20.5 | 13.5 14.5 16.5 19.0 21.5 23.5 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 250 338 507 825 1026
|
14×0.75 14×1.0 14×1.5 14×2.5 14×4 14×6 | 0.6 0.6 0.7 0.8 0.8 0.8 | 1.5 1.5 1.5 1.5 1.7 1.7 | 12.0 12.5 14.5 17.0 19.5 21.5 | 14.5 15.0 17.0 19.5 22.5 24.5 | 0.012 0.011 0.011 0.010 0.0085 0.0070 | 24.5 18.1 12.1 7.41 4.61 3.08 | 238 328 384 579 959 1246 |
以上数据是供参考的，受限于文字字数，具体的来电咨询。
具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。需用与具体的施工方的工程师确定。
七、交货长度：根据双方协议，允许任何长度的电缆交货。计量误差不大于±0.5%。
八、其他：具体产品型号和技术参数可致电查询，或在线咨询。
