JDZ9-10型互感器为单相二绕组、环氧树脂浇注、全绝缘、全封闭电压互感器，适用于额定频率为50Hz，额定电压为10kV及以下户内装置的电力系统中供电气测量和电气保护用。

1、总则：
1．1JDZ9-10型互感器为单相二绕组、环氧树脂浇注、全绝缘、全封闭电压互感器，适用于额定频率为50Hz，额定电压为10kV及以下户内装置的电力系统中供电气测量和电气保护用。
1．2　本产品性能符合以下标准：
a、GB1207-1997电压互感器；
b、GB311.1-1997高压输变电设备的绝缘配合；
c、JB/T56149-1994电压互感器产品质量分等；
d、   JB/T5357-91电压互感器试验导则；
1．3　产品型号含义如下：


1．4　使用条件：
1．4．1　环境温度：
      最高40℃
      日平均不超过30℃
       　最低-5℃
1．4．2大气条件：大气中无导电尘埃及腐蚀性气体；
1．4．3　允许海拔高度不超过1000米；
2、基本结构：
本型电压互感器为全封闭结构，铁芯采用优质硅钢片绕制成形，并经过退火处理，铁芯与一次绕组和二次绕组一起以先进的真空浇注工艺用环氧树脂浇注成型，互感器耐污秽，耐潮湿性能好。其二次接线端子处有接线端子盒，端子盒有三个不同出线方向，接线方便，并具有防窃电措施。

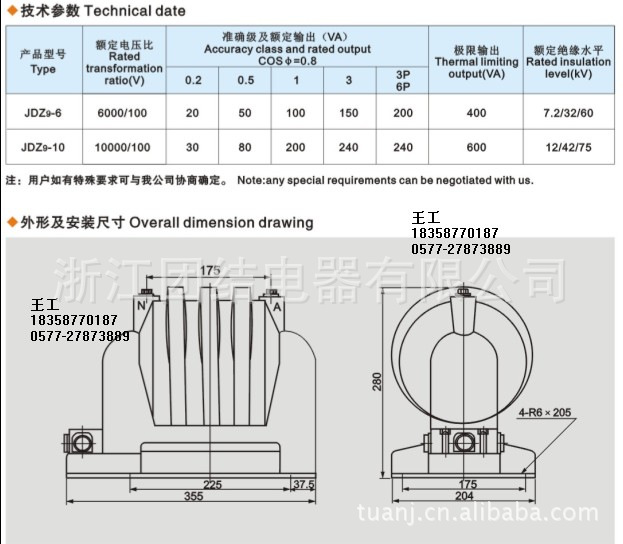

3、技术参数：
3．1　额定性能数据：


3．1．1　额定一次电压：10kV；
3．1．2　额定二次电压：0.1kV；
3．1．3　设备最高电压：12kV；
3．1．4　额定频率：50Hz；
3．1．5　额定二次负荷及准确级：30VA0.2级；
3．1．6　二次极限负荷：400VA（COSΦ=0.8）；
3．2　额定绝缘水平：12/42/75kV；
3．3　局部放电水平：

预加电压为28kV，当测量电压为14.4kV时，允许局部放电量不大于20PC。
注：da、dn为虚设端子，测局部放时应与n端连接在一起接地。
4、安装使用说明：
4．1　用户在收到产品后应进行以下检查：
4．1．1　外观检查：检查产品浇注体是否有破损等外观缺陷；
4．1．2　电气检测：
a、测量一次对地、一次对二次，二次对地的绝缘电阻；
b、测量绕组的直流电阻与产品出厂证明书相符；
c、极性检测：减极性；
4．2　产品在运行前应做如下检查：
4．2．1　安装底板上的接地螺栓是否可靠接地：
4．2．2　一次、二次绕组出线端连接是否可靠：
4．2．3　浇注体表面是否清洁：
5、订货须知：
在欲订购本型产品时，请详细说明下列项目
5．1　产品型号：
5．2　额定电压；
5．3　额定容量及准确级；
5．4　绝缘水平；
5．5　产品使用环境；
5．6　其它特殊要求；

五、使用与维护

产品若能符合下列条件即可使用：

1．工频试验电压符合GB1207-97及GB311.1-97的要求；

2．空载损耗、空载电流及线圈的直流电阻符合出厂试验报告；

3．产品在运行时，必须定期进行检查，拭去产品上的灰尘等污物，如发现环氧树脂浇注体有裂缝时，应即着手做绝缘试验，彻底检查产品内部有无故障发生，并及时进行妥善处理；

4．备用产品运到后，虽不立即使用，但必须经过慎密的检查，放在干燥固定位置；品经长期停用或储存欲再度使用时，必须检查绝缘质量是否良好，不符合规定要求的不能使用。

六、随机文件：

1．产品合格证；

2．合格证明书；

3．产品使用说明书。

七、订货时应注明事项：

1．产品型号；

2．额定电压比；

3．准确级次；

4．用户如有特殊需要，经双方协商确定
