【智能单相电流表 RW4I-9X1】价格_厂家

品牌/型号

ROCKWELL/罗克韦尔/RW4I-9X1

加工定制

是

类型

数字式电流测量仪表

品牌

ROCKWELL/罗克韦尔

型号

RW4I-9X1

测量范围

0-5（A）A

准确度

0.5级

功率

３（W）W

电源电压

AC220V或AC/DC 80-270（V）V

外形尺寸

96X96（mm）mm

规格

０－５Ａ,０-１Ａ

选配功能3

带变送输出（模拟量输出）

选配功能2

带上下限报警

选配功能1

RS485通迅接口

'

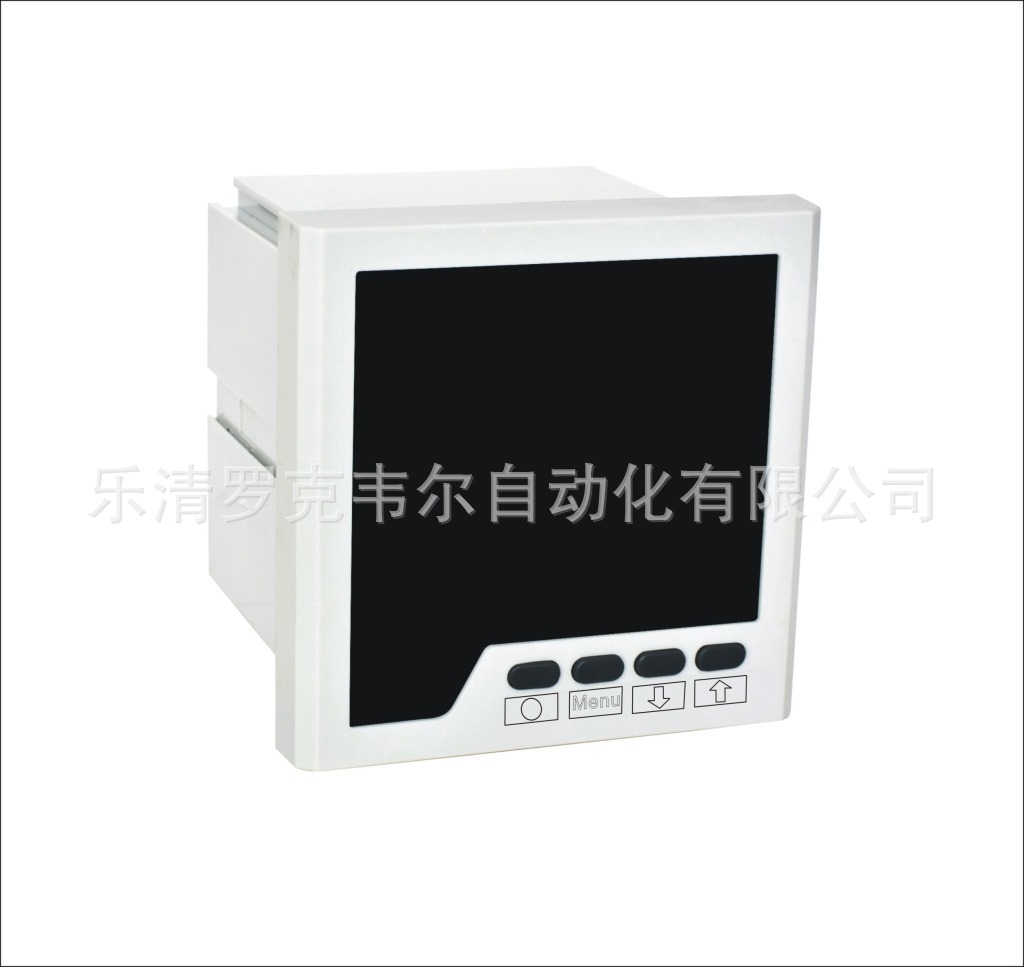

产品图片：

智能单相电流表功能概述：

智能单相数显电流表用户可以通过面板按键整定CT参数，直观显示系统一次侧运行电流，显示清晰美观，能直接取代传统的模拟指针表，可选配RS485通迅接口和上下限报警和变送输出，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

智能单相电流表标准配置：

⑴仪表测量电网上高/低压单相电流。数字校零、数字校调，精度高，性价比极高。
⑵标准CT输入或0-5A直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷单排四位LED数码屏实时显示，仪表可通过显示面板按键设定显示值。

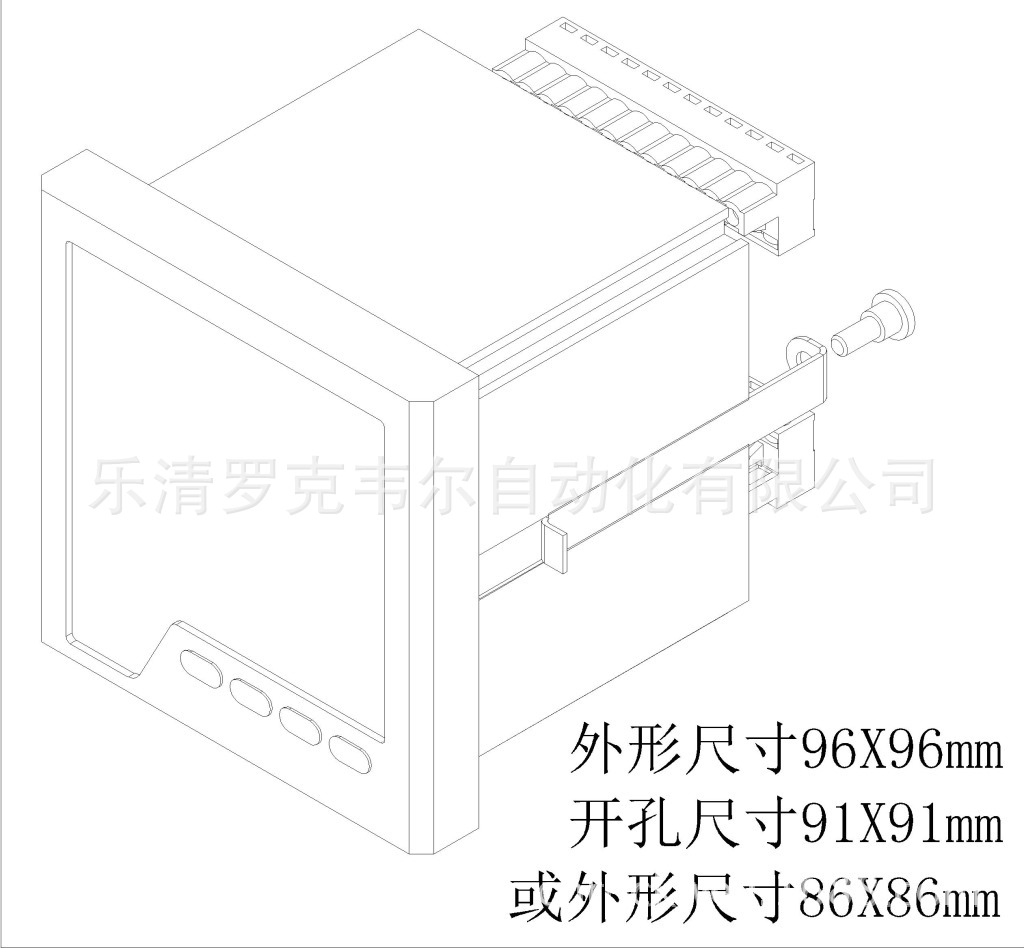

注：仪表外形尺寸为：96*96mm,开孔尺寸为91*91mm或86*86mm。

智能单相电流表可选配置：

⑴RS485通迅接口（光藕隔离），ModBus RTU通迅规约
⑵一路可编程模拟量输出，DC4-20mA DC 0-5V。
⑶继电器报警输出，对被测量参数实现上下限监控。

智能单相电流表技术指标：

1、标称信号输入：AC 1A、5A
   过量程：瞬时：10倍/5秒; 持续：1. 2倍
2、测量范围：0～6A，直接输入或通过互感器接入
3、显示范围：0.000～9999 A、KA小数点根据量程自动切换
4、精度：0.5％
5、绝缘强度：IEC 60255-5 2KVrms-1min
6、环境承受能力：工作IEC 60068-1和2 0℃～+55℃
                  储存IEC 60068-1和2 -25℃～+70℃
                  湿热IEC 60068-1-3 93%RH 40℃
7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m
8、工作电源及功耗：AC ( 85～265)V或DC ( 100～275)V ≤5VA

订货示例：

订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
例1：型号: RWB4I-9X1
参数: 1000/5A
工作电源：AC220V或AC/DC80-265V
友情提示：如需变送输出，通迅，报警功能，订货时请说明。

产品接线图：

友情提示：网站产品接线图如与实物不一样，请以实物为准。（不能急时更新请见谅）

使用，订货注意事项及安装方法：

1、用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作整定，否则会影响到使用
安全和仪表的正常运行。
2、用户订货前必须事先参考有关仪表的产品说明，根据实际需要作功能选择。
3、请按照规定的相位接入电压信号，切勿接反。
4、未经许可，不得擅自拆开仪表。
5、本产品附件：安装配件　1付，说明书　1份，合格证　1份。
6、本产品自出厂之日起质保1年，终身维修。
安装方法：
1)．在固定的配电柜上，选择合适的地方开一个86×86(mm)的安装孔。
2)．取出仪表，松开定位螺丝，取下固定夹。
3)．将仪表安装插入配电柜的仪表孔中。
4)．插入仪表的固定夹，固定定位螺丝。

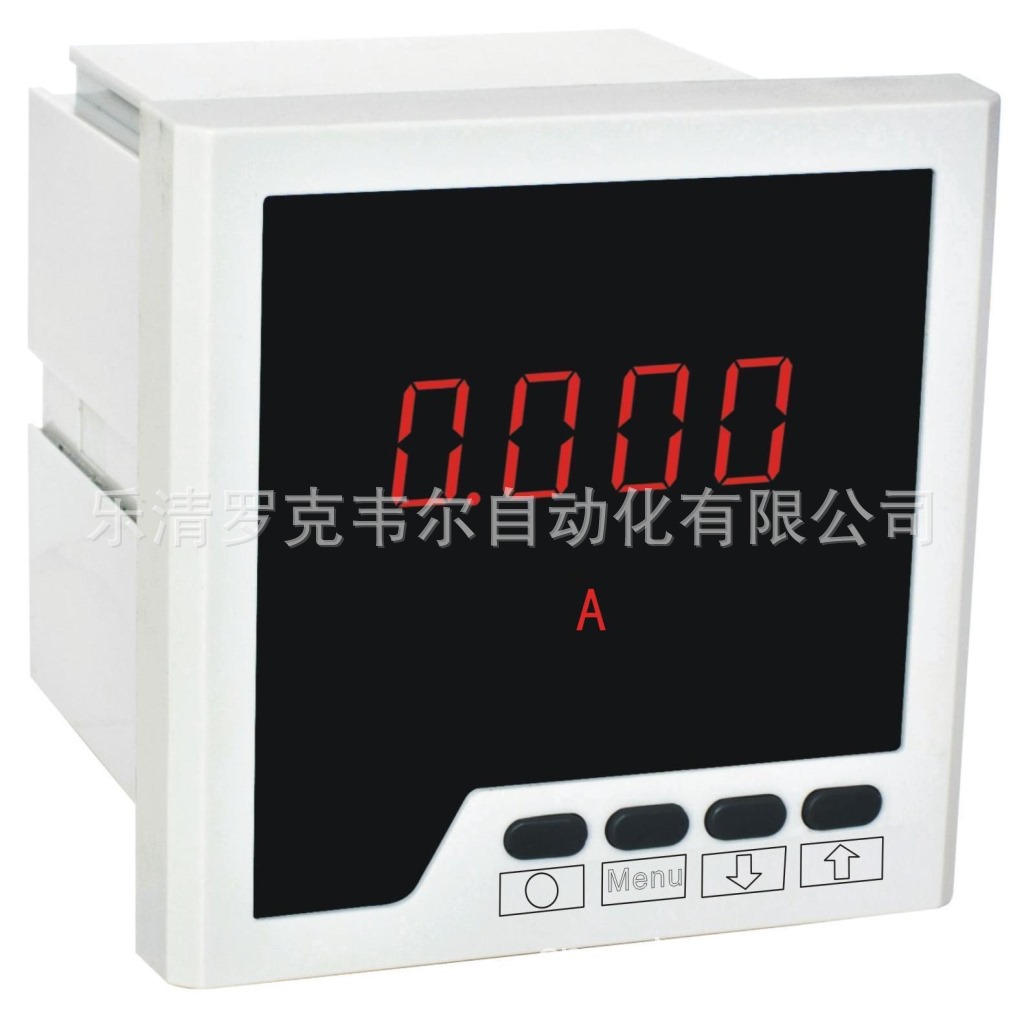

数码屏显示效果图：
