用来连接皮线光缆和尾缆的光缆接续盒

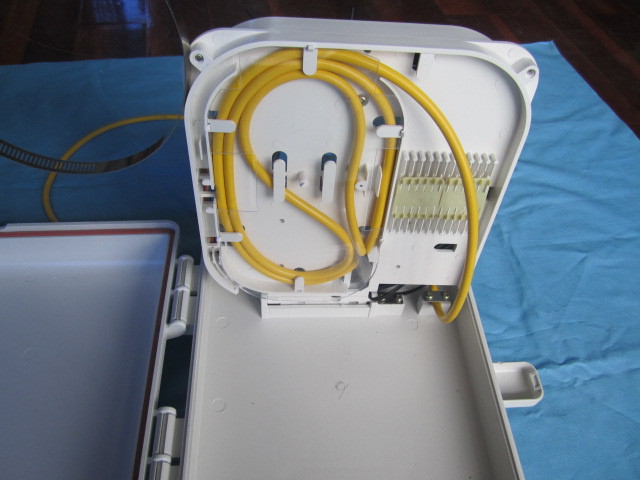

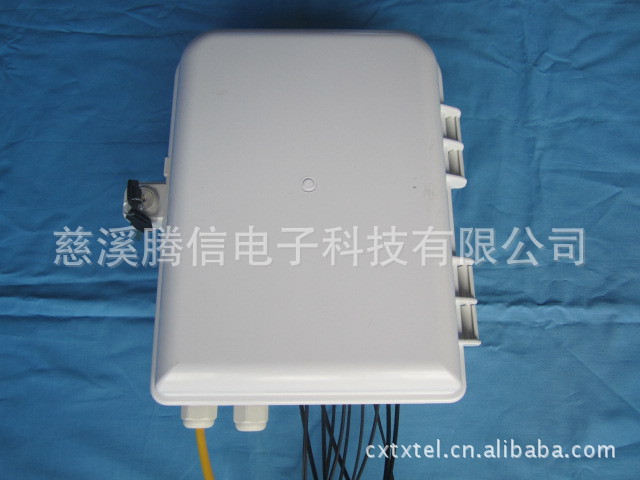

TX-FTTH-618 Type Optical Termination Box is designed to connect feeder/distribution cable to subscriber's drop cable using PLC splitter in FTTx networks. TX-FTTH-618has 2 input ports and 16 output ports on the bottom and it is easy to install on the wall or pole. The rear tray is for splicing a fiber of feeder cable with PLC splitter and
the front tray is for connecting subscriber's drop cable through adaptor plate on the tray.

Features
1) User familiar industry interface, using high impact plastic

2) Can accommodate 1x8 PLC splitter and 1x16 PLC splitter

3) Ultra violet resistant and rainfall resistant

4) Up to 16 FTTH drops

5) Wall and pole mountable

6) 2 inlet ports, 16 outlet ports

TX –FTTB1-16A1楼道分光分纤箱

8芯复合材质分纤箱

12芯复合材质分纤箱

16芯复合材质光分器楼道箱，插片式

24芯塑料分纤箱，盒式光分器楼道箱

，适用于FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，能容纳安装0.9， 2.0 ，3.0 ， 16根皮线光缆，具有防紫外线 冲击 防水 阻燃等功能，有2根光缆入口和16根光缆（皮线光缆）出口，可室内外壁挂式和抱杆式安装。

一   特点及结构说明:

      1:箱体采用PC/ABS合金材料注塑制作,使用寿命达到20年以上.

       2:双层结构的设计,上层为光适配器配线层,下层为光纤熔接层.

二:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)

      1:工作环境温度:-40°C~+60°C

       2:环境湿度:：≤95%（+40°C ）

       3: 大气压力：70Kpa~106Kpa

       4:光缆进入数量:1X2根(下进缆)

       5:皮纤进入数量:1X16根(下进纤)

       6:箱门开启角度:180°

       7:适配器可选SC\FC\LC

       8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。

       9:绝缘电阻:≥2X1000MΩ/500V

10:外型尺寸: 尺寸：320*270*80（mm)

11：箱体重：1.3KG

三：装箱规格：10个/件 纸箱尺寸：70*34.5*56CM 重：16.2KG

产品简介:
     TX –FTTB1-12A1楼道分光分纤箱，

新款12芯塑料分纤箱


一分16PC/ABS复合材质，插片式光分器楼道箱

厂家研发一分16PC/ABS复合材质PLC盒式光分器楼道箱

适用于FTTH网络 电信网络 数据通信网络 局域网等 ，产品由优质工程塑料注塑成型，能容纳安装0.9， 2.0 ，3.0 ， 12根皮线光缆，具有防紫外线 冲击 防水 阻燃等功能，有3根光缆入口和2根光缆（皮线光缆）出口，可室内外壁挂式安装。
一   特点及结构说明:
      1:箱体采用PC/ABS合金材料注塑制作,使用寿命达到20年以上.
       2:双层结构的设计,上层为光适配器配线层,下层为光纤熔接层.
二:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)
      1:工作环境温度:-40°C~+60°C
       2:环境湿度:：≤95%（+40°C ）
       3: 大气压力：70Kpa~106Kpa
       4:光缆进入数量:1X3根(下进缆)
       5:皮纤进入数量:1X2根(下进纤)
       6:箱门开启角度:180°
       7:适配器可选SCFCLC
       8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。
       9:绝缘电阻:≥2X1000MΩ/500V
10:外型尺寸: 尺寸：290*255*90（mm)
11：箱体重：1.1KG
三：只要部件 底盒1只，盒盖1只，翻板1只
四：附件
 1：标配 熔接保护管12根，尼龙扎带6个，1寸塑料膨胀螺丝4套；
2：选配  SC FC双工适配器12只，尾纤12条
   颜色可根据客户要求定做

PC/ABS塑料材质说明

一 产品简介:

     光分路器楼道箱应用于FTTH接入系统中的终端接入环节中,特别适用于室外壁挂式或抱箍式条件下使用.

二  特点及结构说明:

      1:箱体采用SMC和PC/ABS合径材料制作,使用寿命达到20年以上.

2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.

       3:光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.

三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)

n       工作环境温度:-40°C~+60°C

n       环境湿度:：≤95%（+40°C）

n       大气压力：70Kpa~106Kpa

n       光缆进入数量:1X2根(下进缆)

n       皮纤进入数量:8X2根(下进纤)

n       箱门开启角度:大于等于80°

n       7:适配器可选：SC\FC\LC

n       8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。

n       9:绝缘电阻:≥2X1000MΩ/500V

n       10:外型尺寸:383MMX285MMX100MM

Specifications
ITEM                                   Values
Dimensions                          L : 225 ㎜, W : 302 ㎜, H : 71 ㎜
Weight                                1.3 ㎏
Cable input port                    Max. 2 ports (Max. dia. : 12 ㎜)
Cable output capacity            Max. 16 ports (Max. dia. : 3 ㎜)
Max. capacity                       16-core
Operation Temperature          -40 ~ +85℃
                Tensile Strength   ≥ 450 ㎏/?, @10 ㎜/min
OTB Resin  Impact Strength   35㎏㎝/? (normal temp.), 10㎏㎝/? (-30℃) n
                Flexural Strength  ≥ 450 ㎏/?, @10 ㎜/min
