一、基本配置及技术参数

(二)、产品的用途及适应范围

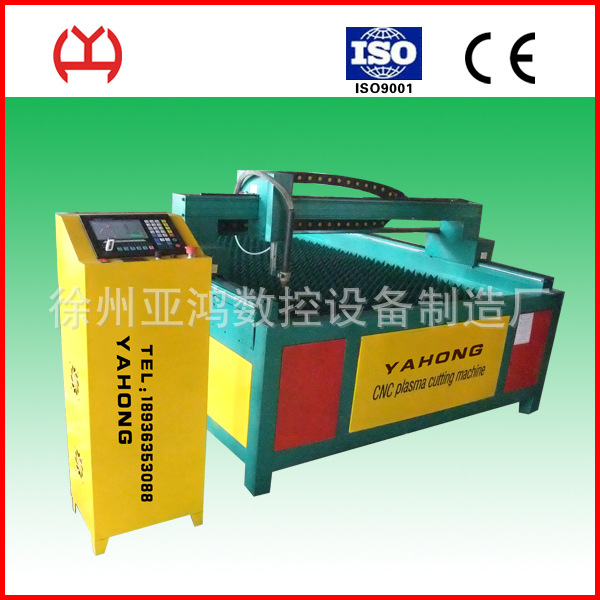

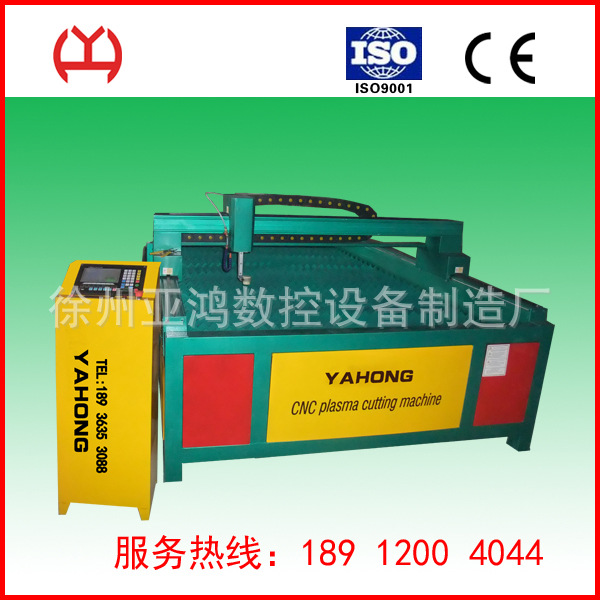

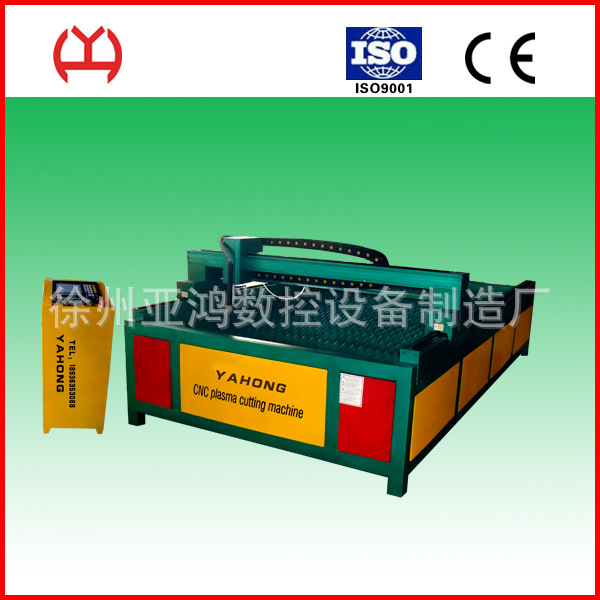

  本产品为价格经济、操作与维护傻瓜型设计的数控等离子切割机，是专门用于金属薄板切割、下料的数控设备。能实现对各种金属材料按任意图形切割。割口粗糙度可达25（▽3），切割后的割面一般情况下不需要进行表面加工。具有自动化程度高、使用方便、精度高、可靠性高、价格低，操作、维护非常简便等优点，本机型广泛适用于工业及广告行业。

（三）、数控系统简介
1、抗等离子干扰能力：机箱采用全钢防磁结构，系统高可靠设计,配合全光耦隔离控制，使其具有超强的抗等离子、抗各种磁电干扰的能力。

大家知道因为等离子电源具有很强的电磁辐射，如果设备的抗干扰能力不强，就会出现死机和切割误差，还有偏位或者电机卡死。如果出现这样严重的情况就会使切割效果不佳，浪费材料，而且影响设备使用寿命。我们使用的是行业性专业等离子/火焰切割控制系统，具有最强的抗干扰能力，机器运行稳定。可以抵抗任何电磁干扰。而且对等离子也无选择，高中低档都可以用，电流再大也不怕。

2、独特的切割功能：具有割缝自动补偿，断电续切、连续回退、断点恢复，随意定位切割等功能。如果不具备这些功能，出现断电或者切割不透和漏切得情况，可以从这点开始重切，不必从头再切，这既可以节约时间又不浪费材料，从而提高了工作效率。
3、脱机切割功能：因为有的设备必需电脑联机操作的。您知道加工现场的环境是非常恶劣的，对电脑的影响非常大，一旦电脑出现死机的情况，对加工也是不利的。我们的设备是脱机操作的，无需电脑的支持。

4、具有钢板校正功能，如果我们的钢板放斜了，系统可根据材料的摆放进行自动定位，帮我们节省材料，避免不必要的浪费。节约资源，节约了成本。
5、系统的操作显示，采用逐级功能窗口提示方式，一目了然，简单易学。

6、7寸高分辨率彩色液晶屏，动/静态加工图形显示，图形放大或缩小，放大状态下动态跟踪切割点。

7、全中文或英文菜单系统，方便国内外客户操作使用。

8、支持EIA代码（G代码）及Fastcam,SmartNest TYPE3等各类套料软件。

9、我们做好的文件可以在系统上直接进行图形比例，旋转，镜像，矩阵排列，方便用户，节省用户重新排版时间。

10、开机自诊断所有的IO状态和按键状态，方便我们检查和排除故障。

11、前置U盘接口，方便程序传输和系统升级。并且我们还专门配备了抗干扰USB延长线，防止系统U盘接口因长时间多次拔插而毁坏。

12、一次性可导入导出多个文件，节省读盘时间。

13、日期、星期、时钟显示。

14、具有参数备份功能，防止因操作不当而导致参数丢失，可随时恢复系统参数，让您放心使用。

15、在线升级功能，帮您随时更新系统，使用新功能

16、支持氧燃气，等离子，喷粉和演示4种模式。

17、各类加工参数齐全，可满足不同工艺。

18、氧燃气和等离子输入输出分开控制，互不干扰。

19、支持边缘切割，减少穿孔次数，从而保护割咀，节省时间，提高效率，降低成本。

20、运动中可根据切割情况，实时加速减速。

21、根据钢板的厚度，在转角处可自动限速，有效防止过烧，保证切割质量。

22、Dsp高速高精度插补控制，高速运行，运行平稳，噪音低。

23、选行和选号功能，可根据我们的需求从任意点切割。

24、任意设定起始速度，升降速时间

25、“偏移切割”功能，避免因排料计算错误而造成的板材浪费。

26、可设置不同的管理权限和相应的密码，维护管理层的权益。

27、可远距离遥控进行前后左右和切割运动开始，停止等动作。（选配）

(四)、机械结构

 1、机器门架结构

（1）、整体方管焊接，人工时效床体，坚固、不变形、刚性好。XY轴采用国内精密齿轮齿条（7级精度）传动，保证切割速度和精度。

（2）、Z轴采用弧压自动调高，加装连续喷水装置，保证了切割效果及精度。

（3）、采用电流可调式等离子电源,根据材料不同厚度调节电流大小,保证切割材料无毛刺

2、机器驱动

     机器的驱动是由高精度高细分步进电机驱动系统实现的。纵向和横向的驱动装置都由驱动齿轮和精密齿条组成,齿轮和齿条间的啮合可自动消隙,从而保证了机器在连续运动中的高精度。

(五)、主要技术指标

1.切割速度：0～15000mm/min

2.切割厚度：0.5~6mm

3.切割幅面：1500×2500 mm

4.画线精度：±0.2 mm

5.移动精度：0.003125mm/步

6.工作电源：～220V/~110V 50HZ 200W

7.支持软件：Type3/Artcut6/Caxa/Auto CAD/Art CAM等

8.工作界面：中文或英文

9.传输方式：USB/SD/RS232

  六、商务条款及售后服务：

1、包装方式：木箱

2、运输方式：汽运

3、付款方式：定货时，预付30%定金，余款发货前付清。

4、供货方式：订做，周期10天

5、售前服务：

为用户提供相关数控切割技术专业指导及技术咨询；

根据用户设备使用环境和要求提供相关采购建议。

6、售中服务：

7、售后服务：

1、整机质量保证期1年。

2、 在质保期内，因卖方所供设备制造质量问题出现设备故障时，卖方在接到买方通知后，3小时内作出应答，协助买方解决问题；若需现场服务，确保48小时内到达现场，免费予以排除故障、修复或更换零部件

3、在质保期内，因买方使用不当原因出现设备故障时，卖方帮助排除故障、修复或更换零部件，需更换零部件时，酌情收取成本费。

4、在质保期满后，出现设备故障时，卖方同样在接到买方通知后，3小时内作出应答，赶到买方现场，及时处理解决，保证提供终身服务，但由买方承担相应差旅费和配件成本费，实报实销。
