半自动台式超声波剪切机(NK-WXH2009A)
邮箱：nekon02@dgnekon.com tel：13809265612
为您量身定制，超声波自动化焊接、缝切设备
概述：
南方力劲机械有限公司是一家大型的超声波设备研发、生产及销售企业，公司成立于1997年，其中超声波剪切、分条机事业部专门生产自动超声波切带机、剪切机、冲孔切带机、松紧带剪切机，超声波分条机、商标分条机，半自动剪切机等设备，为客户量身定做各种非标超声波分切设备，公司实力雄厚，技术研发队伍强大，一定可以为您提高产品的质量和效率，解决后顾之忧，达到共同发展的目的。

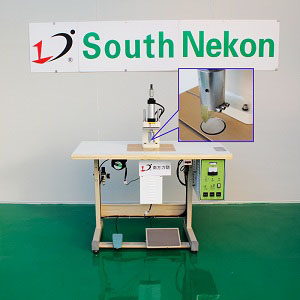

半自动台式超声波剪切机是理想的人工操作、超声波剪切的经济型设备，切口整齐美观，提高产品品质，备受众多厂家的青睐。
机器参数：
频率： 20KHZ
电压： 220V
输出功率：1200W
外观尺寸： 1200*550*1500mm
重量：55KG
效率：30-60次/分钟
机器特点：
1.NTK系列换能器，功率强劲，稳定性好。
2.机头整体铸件，牢固结实防止后仰，剪切更稳定。
3.超声波频率20KHZ，噪音极小。
4.超声电箱直观，易懂易学，操作简单方便。
5.台面配置刻度尺及固定块，长度随意调整。
6.刀架为可调式，任意调整切刀角度。
7.可任意调换剪切模具且安装简单方便。
8.整机结构精巧，设计合理，外形美观。
工作特点：
高效----熟手每分钟最快可达60次。
直观----调节方便、带计数功能。
品质----自动封边、不烧焦、不发黑、绝无毛边。
经济----人工操作剪切，降低设备成本。
细节展示：

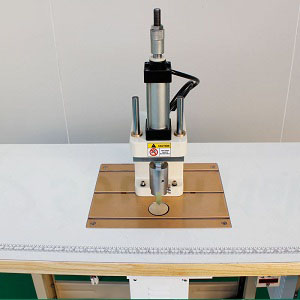

1、 可调式气缸易懂易学。

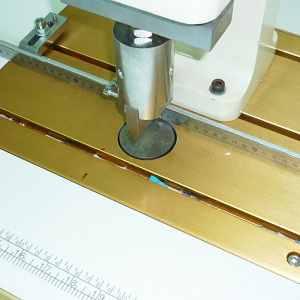

2、 任意定位式刀架，配刻度尺方便定位剪切长度。
3、 任意定位刀架调整剪切角度。

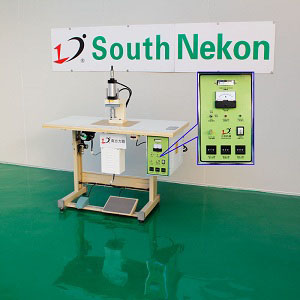

4、 振幅、电流双表显示、机器性能直观可见。
5、 模具多样化。
应用行业：
半自动台式超声波剪切机普遍运用于制衣服装行业、制鞋制帽行业、箱包制造行业、工艺装饰品行业、包装行业等等。
适用于：织带、布带、魔术贴、丝带、缎带、彩带及弹性带、松紧带等绳带类剪切。
剪切样板：
13809265612熊小姐
产品名称：超声波织带(丝带)剪切机
型 号：NK-CJQ1526A
频 率：20KHZ
电 压：220V
输出功率：1800W
外观尺寸：1200*700*1300MM
重 量：70KG
效率：80-100次/分钟
产品特点:使用超声波剪切，切口完整美观，切边整齐平滑、无毛边、不散边,剪切效果极佳
本机採用PLC控制臺,自动送料,电脑计数，精度高、速度快、调整长度简单快捷、高效,且可多条同时剪切
多用於礼品带、条形尼龙带、条形丝带等剪切直刀,斜刀,燕尾等形状
说明：本设备广泛使用于包装、礼品、丝带剪切等行业，其无以能比的剪切效果深受广大客户喜爱.
产品说明：1):使用超声波剪切冲孔;2):冲孔剪切一次完成;3):不发黑，不发焦，无毛边,封口精美;4):PLC电脑控制，人机界面设计，操作方便简单，自动送料，计算器计数，精度高，速度快，调整长度简单快捷、高效，且可多条同时剪切;5):适用于礼品带、织带、丝带、绸带、缎带、松紧带等剪切直刀，斜刀，燕尾等形状
南方力劲集团旗下的南方力劲超声波机械有限公司是一家专业生产超声剪切机设备的知名厂家。超声波剪切机(超声波切带机)又可称为：超声波织带剪切机/超声波丝带剪切机/超声波绸带剪切机/超声波缎带剪切机/超声波尼龙带剪切机/超声波魔术贴剪切机/超声波粘扣带剪切机/超声波松紧带剪切机。
一、超声波切带机工作原理:
超声波剪切机(超声波切带机)是利用超声波熔接技术与传统剪切相结合，在超声波发生器工作时，将超声波能量通过超声波换能器传到焊头且与刀模产生剧烈振动摩擦，从而达到剪切的效果，使剪切产品具有更美观、更牢固、生产效率更高效快捷的优点。
二、超声波切带机技术参数：
机型：NK-CJQ1526A
电源：AC220V-240V/ 50-60Hz
功率：1500W
频率：20KHZ
压力：0.6-0.8Mps
类型：超声波剪切
重量：125kg
尺寸：1200mm×550mm×1350mm（长×宽×高）
三、超声波切带机特点：
1.使用超声波剪切，切口完整美观，切边整齐平滑、无毛边、不散边,剪切效果极佳；
2.本机採用PLC控制臺,自动送料,电脑计数，精度高、速度快、调整长度简单快捷、高效, 且可多条同时剪切；
3.多用於礼品带、条形尼龙带、条形丝带等剪切直刀,斜刀,燕尾等形状；
说明：本设备广泛使用于包装、礼品、丝带剪切等行业，其无以能比的剪切效果深受广大客户喜爱。
四、超声波切带机工作环境：
1.电源必须是AC220--240V且安全接地
2.机台放置在干燥通风且光线良好的地方
3.机台放置处没有腐蚀品
五、超声波切带机详细介绍
1.下图所示：全圆角360度可旋转（一把直刀可切出直刀和多种不同规格的斜刀）。
2.下图所示：根据客户的产品不同要求，可设多条送料槽（达到客户高效高质量的产品要求）。
3.下图所示：根据所切材料的不同，来调节进料轮的压力大小，通过调节切刀的高度来确保所切出的产品效果更佳。
4.下图所示：本机采用PLC触摸屏人机界面，操作起来更加简单方便（一学即会）。
5.下图所示：将材料固定的放料盘内，保证材料的送料顺畅。
六、超声波切带机模具图：
七、超声波剪切机剪切样品图：
超声波切带机相关知识：
超声波切带机的原理？
答：超声波切带机的原理是通过20KHZ的高速振动摩擦使切割面达到高温,切割完成后,又恢复到低温,所以超声波在切带过程中,它不仅克服传统的热切过程中的粘刀,发黑,发臭,发焦,同时也克服了冷热过程中的须边,发毛的现象.用超声波切带机切出来的织带封口精美,是制作高档产品的首选设备.
- 超声波切带机和超声波皮带冲孔机有什么不同？
答：超声波切带机只适合织带,丝带的剪切,一般情况下用于直刀的剪切,但有时也通过改变模具来切斜角,梯形,平行四边行等.超声波冲孔机是通过电脑编程来完成连续的冲孔和切带动作,它不仅可以切出形状复杂的带子,而且冲的每个孔的距离都可以任意调节,皮带冲孔机特别适合皮革和其它形状复杂的饰带的生产加工.
- 超声波切带机切刀易磨损的原因？
答：主要有两个两面的原因：
（1）是切刀自身原因。我们都知道超声波切带是通过超过20KHZ的高速摩擦和加压完成切割,超声波本身对切刀都有研磨作用.超声波钢模也是用优质合金钢制作的,热处理后,期硬度可达60°以上,由于切刀不断的和超声波钢模撞击,切刀的品质不好是不行的,因此超声波的切刀必须用进口优质工具钢来制作,热处理后其硬度必须在61°,比超声波钢模高一度.
（2）是调试的原因。上面已经说过超声波切带是通过高速磨擦和切刀加压完成的,超声波切带机的切刀一般是一个低于60°的锐角,所以我们在调试过程中必须对切刀的限位做精确的调整,切刀和超声波钢模并没有完全接触到,在加压时通过超声波的振动摩擦来振断,否则超声波切带机的切刀在高压的撞击下,很快就会磨损,同时也会影响到超声波模具的寿命.
