一、SN3910性能特点
SN3910是一款峰值电流检测型LED驱动器,工作在恒定关断时间模式。它允许电压源范围从DC8-45V或AC110V/220V驱动高亮度LED。
SN3910可以根据PWM信号调整LED亮度,可以接受的PWM控制信号占空比为0~100%。它还包括一个50-240mV线性调光输入,可用于LED电流线性调整和温度补偿。
SN3910采用峰值电流模式控制,该控制器不需要任何环路补偿,即能取得良好的输出电流调节。PWM调光的反应时间由电感电流的上升和下降速率决定的,从而有非常短的上升和下降时间。
二、SN3910典型应用电路

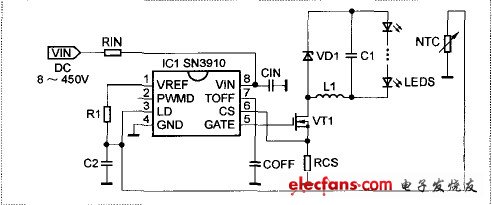

图1 SN3910典型应用电路
三、SN3910 3W 350mA电源设计

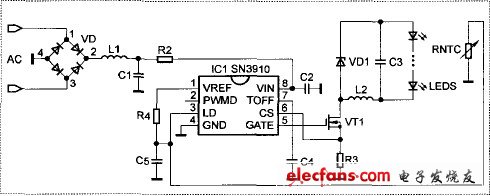

图2 SN3910 3W 350mA电源设计
