▲  输出频率0.1~600Hz

▲  3点任意V/F曲线

▲  内置PID回授控制

▲  RFI-switch应用于非接地电源系统

▲  内置EMI滤波器(230V 1 phase and 460V 3 phase机种)

▲  采用RS-485通信界面(RJ-45)，标准Modbus通讯协议

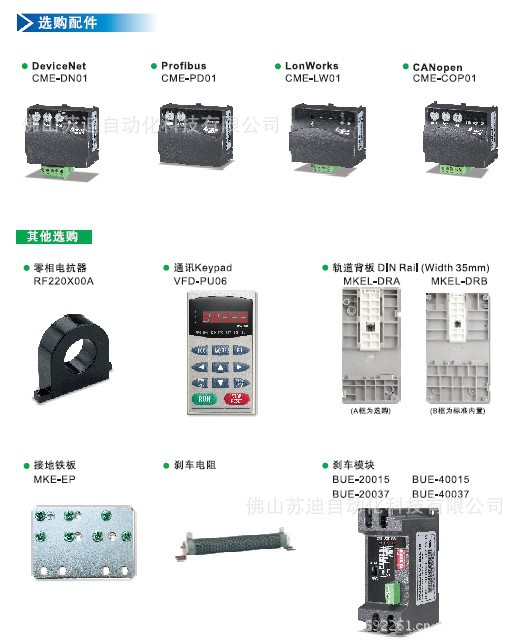

▲  多样化通讯模块，支持多种通讯协议，如Profibus，DeviceNet，LonWorks及CANopen

▲  完整保护功能

▲  可选购数字操作面板及监控软件

小型水泵、鼓风机、食品包装、印刷机械、药机等

随着国内各行各业面临的产业升级，造成基础制造行业的工具母机整体的革新，高速高精，专机专用，是未来发展趋势，终端机床使用者对机床整体性能要求的提高，造成广大经济性机床厂面临行业性的性能指标提升，但又因为全球经济的低迷影响，客户对整机的性价比更加关注，中达电通本着对中国自动化行业的深入耕耘和了解，为助力数控机床行业的产业升级提供了高性价比的成套解决方案产品。

设备介绍

本例中采用中达CNC、主轴和伺服进给构成车床的核心部分。
其中全功能CNC键盘，配合PLC开发，可自定义按键功能。
开放式内置PLC功能，配合机台设计完善任意辅助动作。
高清晰液晶显示，开放LCD界面规划 ，满足机械制造商的客制化需求。
解析度可设定至 7 位数，控制精度更高.
具有丰富的刀具补偿功能。UW在线刀补更改。
 具有机械背隙补偿和丝杆螺距误差补偿功能。弥补机械传动部分误差。
诊断功能和PLC状态显示，方便终端使用者诊断机床故障。
手摇轮安全测试。（防撞机功能）操作更安全。方便操作者完善加工程序。
离线描图和加工描图功能。
车、铣一体机的设计理念，能够实现C与Z轴、C与X轴的联动功能，可以进行螺旋槽铣削，高精度螺纹加工等丰富加工功能。
最大控制伺服轴数：4路伺服轴

设备示意图

应用规划及效果

配置方案：
PUTNC H5CP-T *1  CNC控制单元
ASD-B2023-A  *2  轴向进给单元
ECMA-E31320ES*1
ECMA-E31320FS*1
VFD-055E43A  *1  主轴单元
满足客户整机重要性能指标参数：
A,快进速度到达30米/分钟
B,主轴转速50—3500转/分钟
C,重复定位精度0.002mm
D,定位精度0.007mm
E,表面粗糙度0.6µ
客户反映良好，这是在经济型车床行业中又一次成功的应用。
