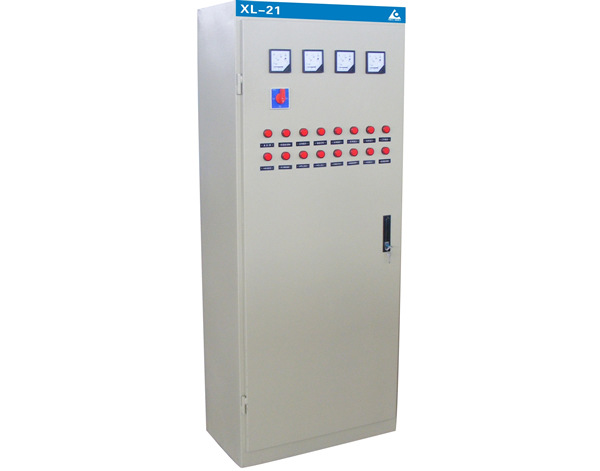

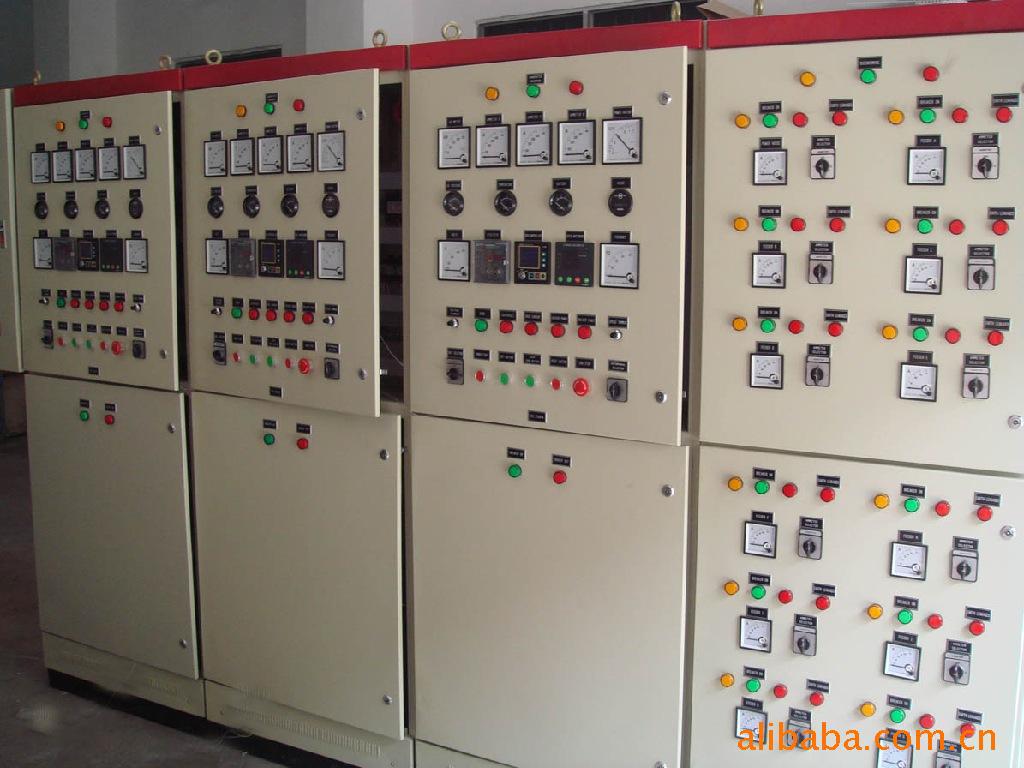

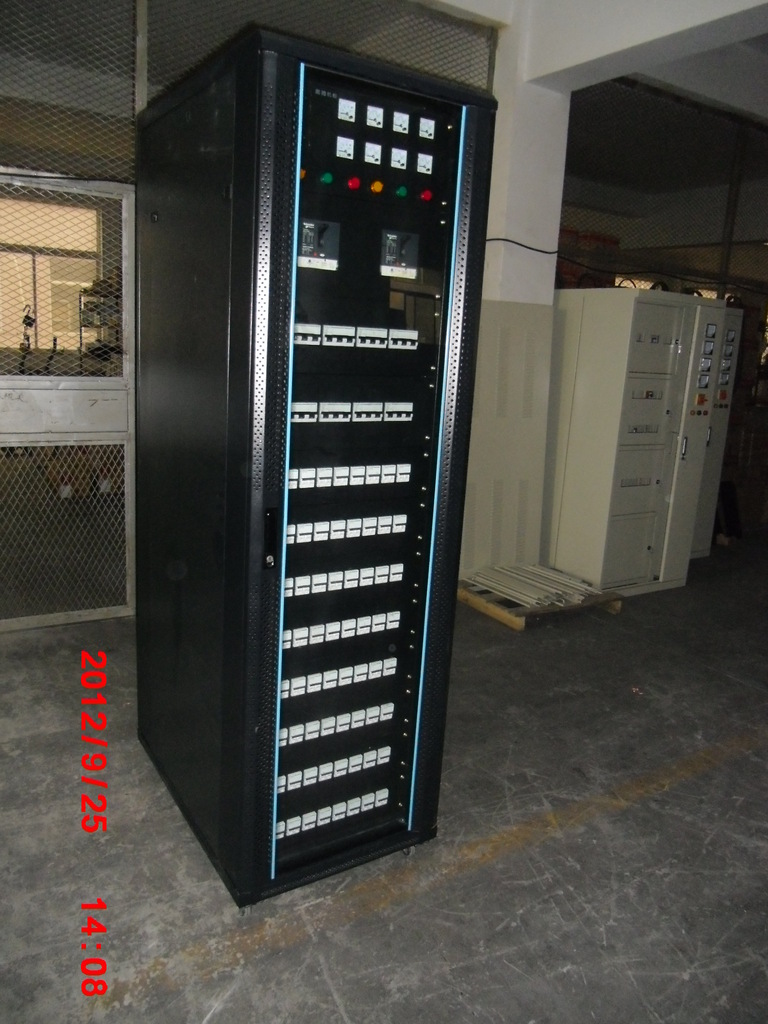

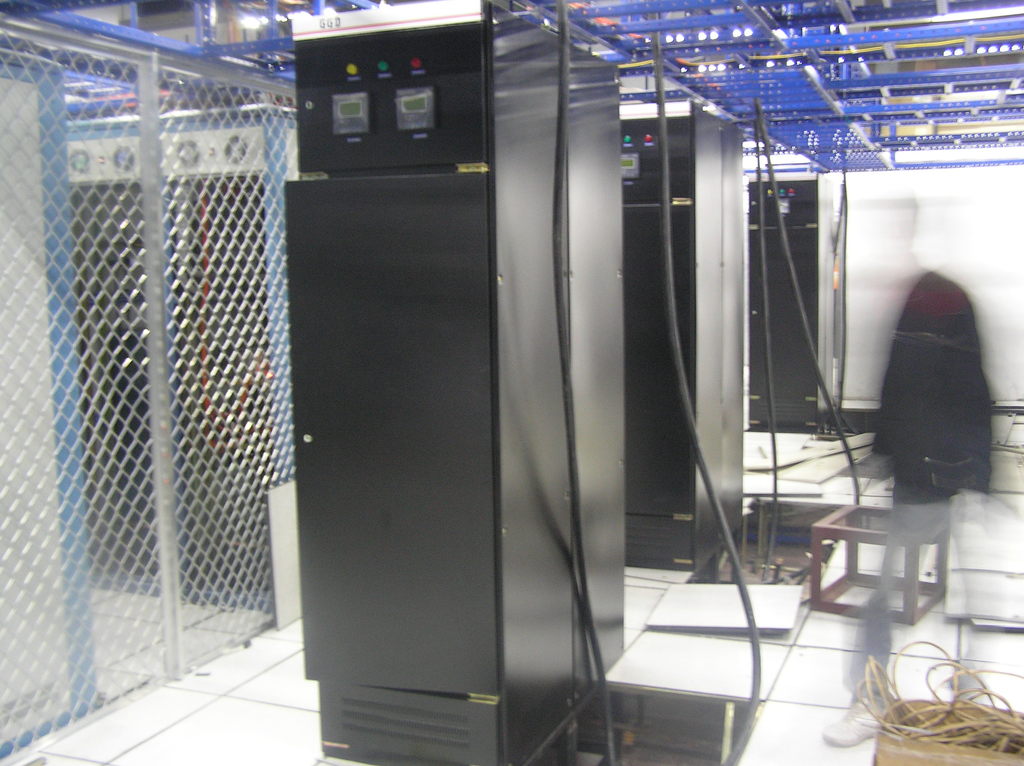

机房模块化智能配电监控整体解决方案　　 进线柜 　　　DYF-100智能开关柜监控系统 　概述：本系统以触摸屏HMI为核心，配以高度集成的电气和开关状态监测模块，监测配电柜：抽出式或固定式的进线柜及各个出线配电柜的电气参数，以达到对整个配电系统的实时监控和电力运行质量的有效管理。 1.功能简介 1.1进线柜：监测三相电压、三相电压、有功功率、无功功率、视在功率、频率、功率因数、电度、开关状态等；可选功能：电流电压谐波畸变含量、中性线电流、零地电压等 1.2抽屉柜:监测每个输出开关电流和开关状态。可选功能：抽屉柜的输出开关的三相电压、三相电压、有功功率、无功功率、视在功率、频率、功率因数、电度，谐波畸变含量；抽屉柜的柜内温度湿度，开关温升等。 1.3电力质量管理，电流百分比，电气参数最大值最小值统计存储，负荷管理，事件记录等。可选功能：电容器投切，电容器保护。 1.4现场告警：可以设置所有被采电参数的越限阀值，由报警模块驱动现场报警设备。 2．特点 2.1模块化，一个进线柜和抽屉柜均由功能模块进行电参数采集。 2.2高度集成，模块可以取代配电柜上的所有的监测仪表，以减少硬件成本，所有数据上传到触摸屏上显示和管理，让现场的阅读与远程传递高效明了。 2.3高度智能，每个模块均自带RS485接口，可以进行自由的远程数据传递。
