一、产品介绍:

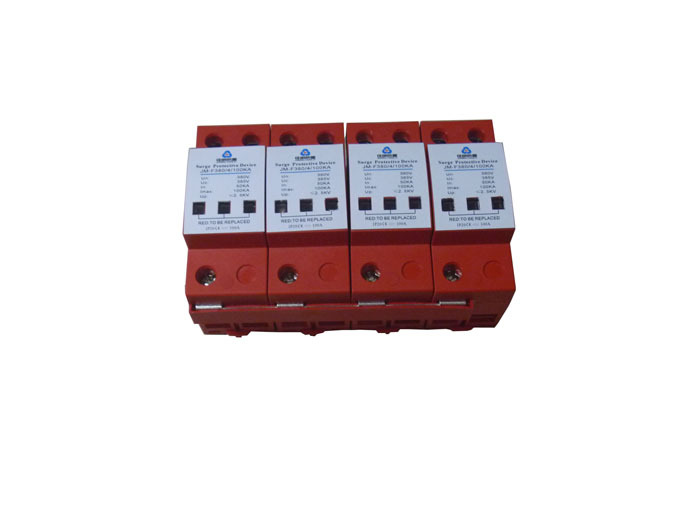

本产品属于三相并联型电源电涌保护器(简称SPD),外型美观,安装接线方便,维护简单,能在较恶劣环境下长期稳定工作。SPD能有效防止雷击或工业噪声等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成永久性损坏或瞬间中断等危害。
二、产品特点:
◆本产品适用防雷区域:LPZ0与LPZ1区交界处(B级)电源线路(380V)的雷电浪涌防护
◆具有工作指示、模块劣化指示等功能,绿色(正常),红色(失效)。
◆模块化设计,密封性好,安装接线方便。
◆采用温控断路技术,内置过流保护电路,彻底避免火险。
◆通流量大、漏电流小、响应时间快,特别适用于恶劣的雷电环境
◆适用于主配电箱或楼层配电箱的电源防护。
三、技术指标:
|
产品型号 |
JM-F380/4/100KA |
|
保护级别 |
B级 |
|
标称工作电压Un(V) |
380V |
|
最大持续运行电压Uc(V) |
385V |
|
标称放电电流Iimp(KA) |
15KA(10/350μs) |
|
电压保护水平Up(V) |
≤1500V |
|
响应时间(ns) |
<25ns |
|
漏电流(μA) |
≤20μA |
|
保护模式 |
L-N、N-PE |
|
劣化指示 |
劣化指示窗 |
|
工作环境 |
温度:-40℃~+80℃,相对湿度<95% |
|
外壳材料 |
阻燃材料PBT |
|
规格尺寸 |
90×66×144 |

'
