SLH89F5162编程器使用说明书

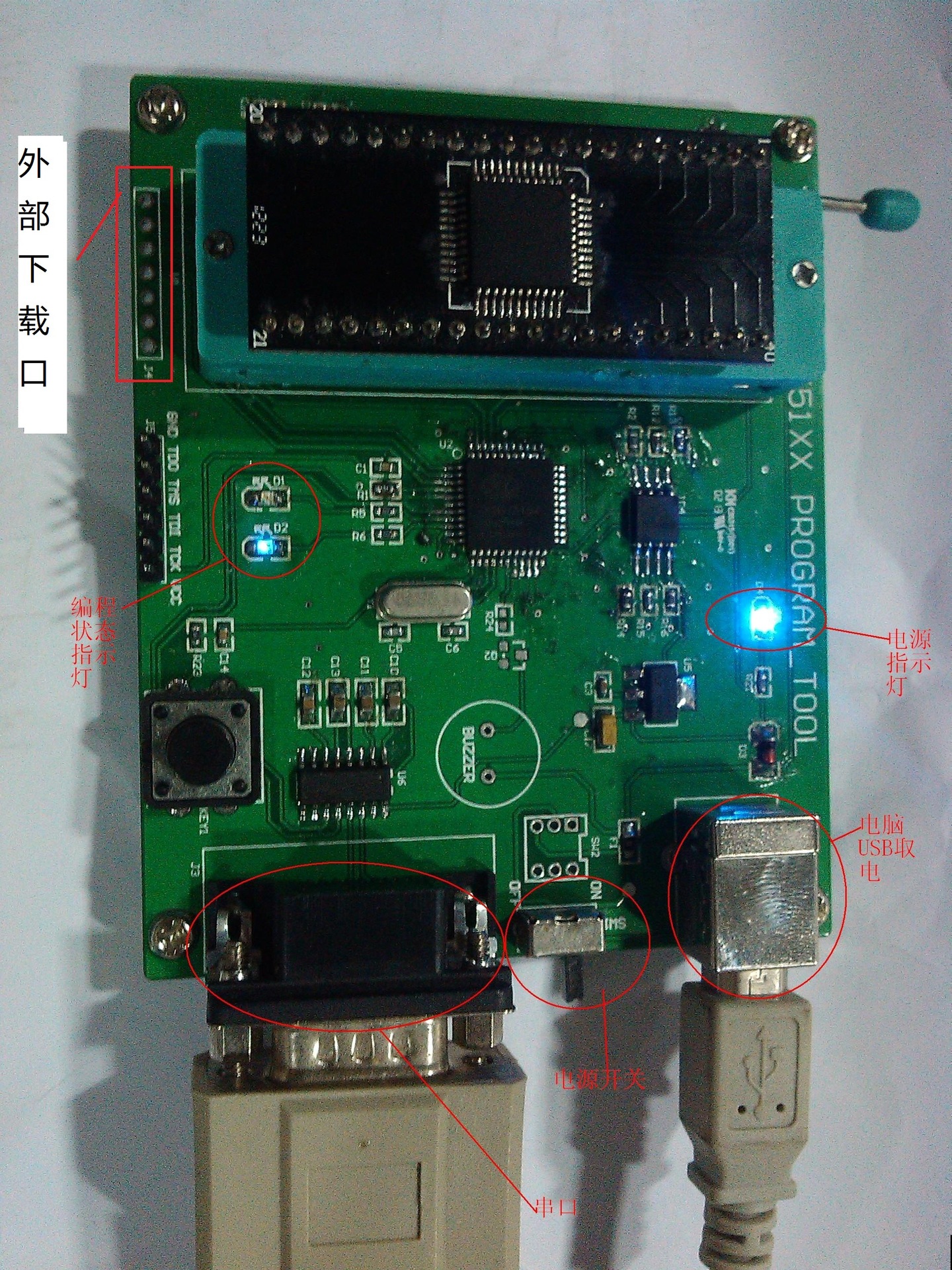

SLH89F5162编程器只支持脱机编程，把编程器连上USB数据线后通过电脑USB给编程器供电。如下图
外部下载口的定义：
从左往左依次是: 1(VCC) 2(NC) 3(NC) 4(NC) 5(TXD) 6(RXD) 7(GND)
当接通电源后，打开电脑里的上位机软件。界面上有“加载”、“信息”、“连接”、“数据”、“配置”、“清空”等按钮。
详细操作功能介绍：
一、 连接配置：
点击“连接”后出现如图（1－1）的对话框中有“串口配置”、“关于版本”、“打开串口”、“关闭串口”、“串口测试”、“FLASH就绪”等选项。
图（1—1）
1.2串口的配置：
点击“串口配置”，弹出如图（1－2）所示的配置选项，然后对配置选项进行配置。按照图（1－2）所示的选项进行选择设置。设置好后点击“确定”。
图（1－2）
1.3串口的打开：
串口配置好之后，点击“打开串口”按扭之后此时串口就己经被打开了，如图（1－3）所示。
图（1－3）
1.4串口的关闭：

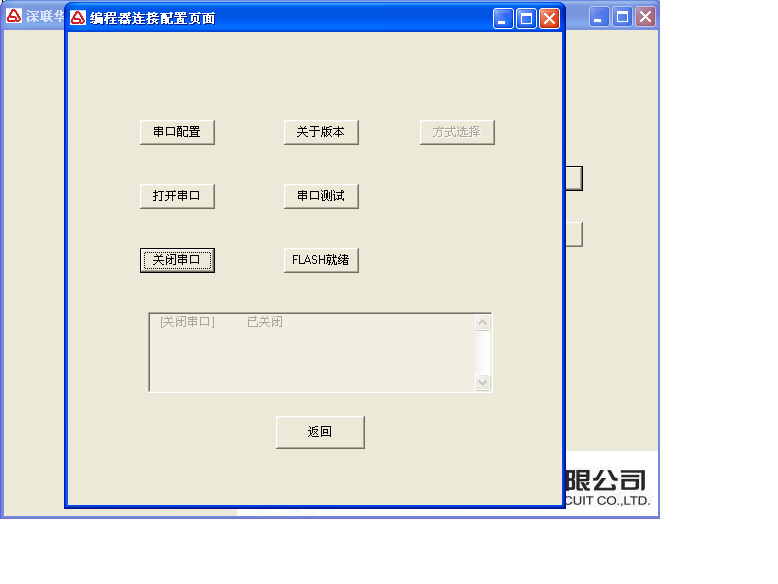

如其它的设备要暂时用一下串口则此时只需点击“关闭串口”按钮后则串口就被释放供其它设备使用了。如图（1－4）所示。
图（1－4）
1.5版本信息的查看：
点击“关于版本”按钮后界面会显示版本信息。如图（1－5）所示。
图（1－5）
1.6测试串口：

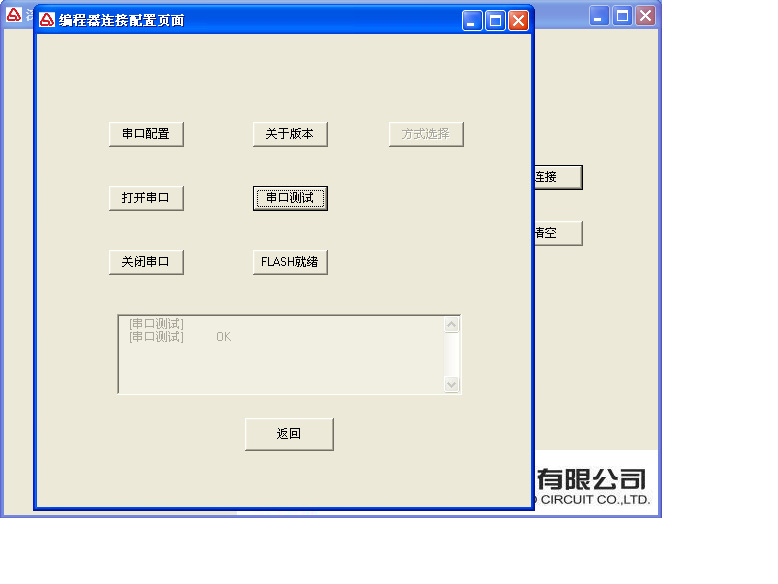

如想出现下载错误时，可点击“串口测试”功能来测试电脑串口来编程器是否连接正常。主要利用此功能来检测串口连接状是否良好。如图（1－6）。
图（1－6）
1.7 FLASH就绪：

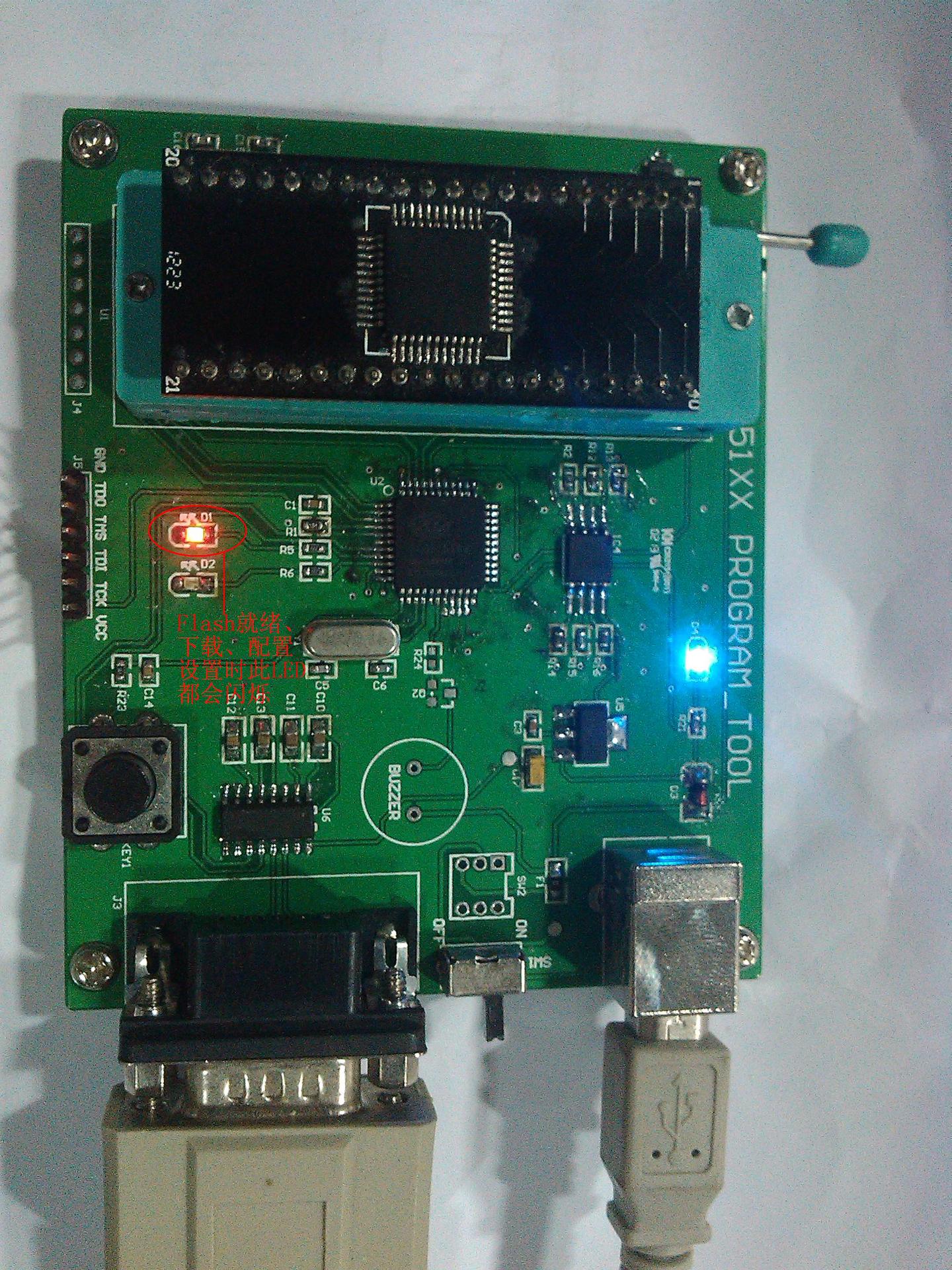

点击“FLASH就绪”按钮后或界面上的“清空”，编程器会对FLASH进行初始化，准备存储空间。此时开发板上的红色状态灯会闪烁，如图（1－7－1）所示。如果FLASH己就绪则上位机软件会提示如图（1－7－2）所示信息。
图（1－7－1）
图（1－7－2）
二、编程器型号的选择：
2.1型号选择：
点击上位机编程器软件的“信息”按钮后，弹出如图（2－1）所示对话柜，在“型号选择”中选择相应的型号如图（2－1）所示，选择好型号后点击“OK”后再点击“返回”按钮。退出信息选择对话框。
图（2－1）
三、单片机配置信息的设置：
点击“配置”按钮后弹出如图（3－1）对话框，在“配置寄存器”对话框里面对“配置寄存器0~4”寄存器中的选项进行配置，配置完成后点击“保存”按钮后退出“配置寄存器”对话框。
图（3－1）
OP_WDT:
打“√”是“允许”看门狗复位。
否则“禁止”看门狗复位。
OP_WDTPD:
打“√”是掉电模式下“允许”看门狗工作。
否则“禁止”掉电模式下看门狗工作。
(OP_WMT0 OP_WMT1):
OP_WMT0打“√”较长预热时间
OP_WMT1打“√”较短预热时间
OP_WMT0:OP_WMT1都不打“√”则为最长预热时间
OP_WMT0:OP_WMT1都打“√”则是最短预热时间
(OP_OSC2 OP_OSC1 OP_OSC0):
OP_OSC2 : OP_OSC1 : OP_OSC0都不打“√”为内部RC振荡器（16.6MHZ）
OP_OSC2:OP_OSC0都打“√”为外部晶体振荡器最大16.6MHZ
其它为内部RC振荡器（16.6MHZ）
OP_LVREN:
打“√”允许低电压复位功能
否则禁止低电压复位功能
OP_LVRLE:
打“√”低电压复位设定电压为3.7V
否则低电压复位设定电压为4.3V
OP_SCM:
打“√”在预热期间允许时间单元检测功能
否则预热期间禁止时间单元检测功能
OP_IO:
打“√”上电时IO结构准双向结构
否则上电时IO结构为仅输入结构
(CLKS1 CLKS0):
CLKS1:CLKS0都不打“√”设置系统时钟分频为1分频
CLKS1:CLKS0都打“√”设置系统时钟分频为12分频
CLKS1打“√”设置系统时钟分频为4分频
CLKS0打“√”设置系统时钟分频为2分频
四、加载代码：

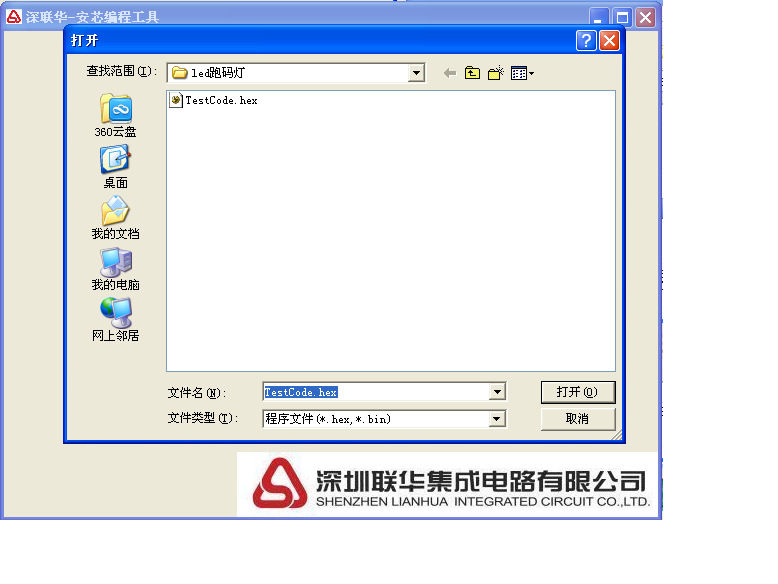

点击“加载”按钮后弹出如图（4－1）对话框，选中要下载的代码，点击打开。
图（4－1）
五、代码的查看：
点击“数据”按钮后弹出如图（5－1）所示“查看数据”窗口，可以查看当前所加载的代码的数据。
图5－1
六、下载代码：
点击“下载”按键后显示如图(5－2)所示，此时编程板上面的红色灯闪烁，下载完成后如图(5-3)所示，此时红色灯停止闪烁后熄灭。
图6－1
图6－2
七、脱机编程：
下载完成后，按下如图（7－1所示）编程器右下脚“KEY1”按键后就可以对芯片进行编程。
