FLCB系列插入式超声波流量计广泛应用于工业现场中各种液体的在线流量计量，安装时在被测量管道上使用专用开孔工具打孔，将传感器和被测介质直接接触测 量，可带压不停产安装。该产品解决了外缚式传感器结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有有停产安装、免维护，与管径无关，无压 力损失等特点。
 -------------------------------------------------------------------------
|
|
| 当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收声波所需的时间完全 相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式： |
|
V：介质流速
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
Tup为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown为时差
|
| |
| FLCB-C系列插入式超声波流量传感器----------------------------------------------------- | | |
| |
|
 ----------------------------------------------------------- |
| |
| 一.FLCB-C系列插入式超声波流量计传感器技术参数 |
传感器类型 | 1、标准插入式（直插式）2、斜插入式（极不常用）3、加长插入式（水泥管用） | 适用管径 | DN80口径以上 | 工作频率 | 1MHz | 适用管材 | 备注：1、碳钢、不锈钢可直接焊接（不锈钢管道必须采用不锈钢底座，用户订货时请注意）2、其它采用管箍方可安装（管箍材质：碳钢，订货时请提供准确的管道或周长）碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管道等，允许有衬里。 | 安装方式 | Z法 | 适用温度 | -40℃-160℃（安装时使用厂家提供的专用开孔器，可实现带压不停产安装） | 压力等级 | 1.6MPa（安装时压力＜0.8MPa） | 防护等级 | IP68（可浸水工作，水深≤3米） | 安装空间 | 1、标准插入式：井壁到管壁≥550mm 2、斜插入式：井壁到管壁≥360mm 3、加长插入式：井壁到管壁≥700mm | 长 度 | 1、标准插入式：186mm 2、斜插入式：228mm 3、加长插入式：330mm | 介质种类 | 水、海水、污水、酒精、各类油类等能传导超波的单一、均匀、稳定的液体 | 介质浊度 | ≤20000ppm且气泡含量小 | 信号电缆 | 专用型屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。 |
|
|

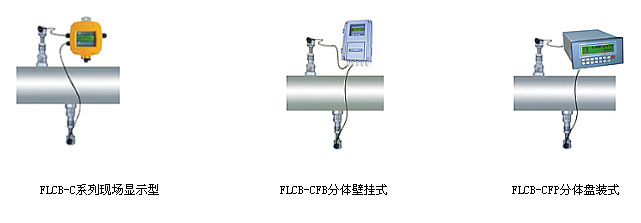

| FLCB系列插入式超声波流量计------------------------------------------------------- | | | | |
| |
|
| |
|
| ------------------------------------------------------------------ |
| |
二.FLCB-C插入超声波流量计主机显示仪技术参数 |
测量精度 | 优于1%，重复性：优于0.2% | 测量周期 | 500ms（每秒2次，每个周期采集128组数据） | 工作电源 | 隔离DC8-36或AC220V可选 | 最大流速 | 64m/s（流速分分辨率：0.001m/s） | 显 示 | 2×10汉字背光显示器液晶可显示瞬时流量及正、负、净累积流量、流速等。（分体式） | 操 作 | 4×4轻触键盘（分体式） | 信号输入 | 1、3路4-20mA模拟输入，精度0.1%，可输入压力、液位、温度等信号 | 2、2路三线制PT100铂电阻 | 信号输出 | 1、1路隔离RS485输出 | 2、1路隔离OCT（脉冲宽度6~1000ms之间可编程，默认200ms） | 3、1路继电器输出（脉冲宽度200ms） | 4、1路4-20mA输出（有源/无源输出可选） | 数据存储 | 选配内置数据存储器（SD卡）可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理。 | 通读协议 | MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议 | 其它功能 | 1、自动记忆前512天，前128个月，前10年正/负/净累积流量 | 2、自动记忆前30次上、断电时间和流量并可实现自动或手动补加，可通过MODBUS协议读出。 | 3、可编程批量（定量）控制器，故障自诊断功能（仅限分体式） | 4、可通过E-mail传送来的代码文件实现软件升级 | 断电保护 | 断电10万小时数据不丢失 | 防护等级 | 传感器IP68（分体式）、壁挂主机IP65、盘装主机IP65 | 防爆等级 | EXdⅡBT4（分体式可选） |
|
|
'
