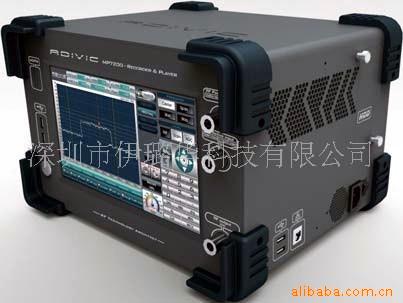

ADIVIC 汇宏科技射 频 录 制 与 播 放 系 统, MP7系列是射频工程师在场测与性能测试的工具, MP7200具有实时记录的射频技术功能与档案播放功能,可满足现行射频通讯标准和模拟或是数字等调变技术。
| |
| 检测项目: | |
? 频率支持频率范围 25MHz到2.7GHz频率可涵盖全广播频道与各标准卫星导航讯号 | |
| ? 高达20MHz的录制频宽 满足各种应用 | |
| ? 同等级最高取样率100MS/s | |
| ? 提供外接式硬盘eSATA接口无限扩充硬盘容量 | |
| ? 可抽换式2.5吋SATA硬盘增加使用便利度 | |
| ? 超越同级支持GPS位置记录 | |
| ? 领先业界首创射频档案分段区间播放功能 | |
| ? 使用便利性最高10.2吋触控屏幕 | |
| ? 频谱marker强化功能 | |
? 射频档案支持MATLAB分析 |

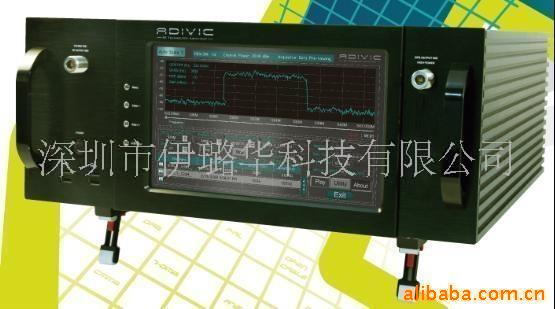

宏科技(ADIVIC)新推出一款MP9200射频播放仪器(RF Player)，打破传统仪器使用观念，仅需一台仪器即可支持所有模拟和数字广播系统，并可支持未来广播系统，无需重复投资新技术上。
使用者可使用RF Recorder将原始讯号完整纪录，RF Recorder对原始讯号源并未进行任何解调变或是译码处理，而是将数据储存到MP9200的内部硬盘。之后，MP9200从内部硬盘经由高速D/A转换并升频到25MHz-2GHz的RF讯号，呈现模拟电视讯号的立体声、字幕、V-Chip等数据，无论讯号型态或是加密数据，都能顺利播出讯号。
另一方面，针对现场测试验证，包括现场各类的噪声、衰减、SFN、临频、同频干扰状态等都能够播出验证。除了广播系统，MP9200也支持各国的卫星导航系统，包括中国最新北斗卫星系统，也可利用RF Recorder录制现场实际路径的卫星导航讯号，真实展示出空中的可视卫星讯号和大气层状态。
MP9200 RF player不仅适用于RD场测验证，对生产线工程师来说，也能满足他们必须适应各类生产线不同产品线众多标准的特性。而针对RD需要一致性的要求，MP9200也提供了经济型解决方案。RD仅需提出测试验证用讯号，生产线就可利用MP9200播放讯号，以加快测试及产品量产时程。
| 全球音讯广播标准 | |
FM/RDS/TMC 调频实时交通信息广播
XM Satellite Radio 卫星广播
Sirius Radio 卫星广播
IBOC - HD Radio 高音质广播DAB 数字广播
| |
| 全球导航卫星标准 | |
CNSS中国北斗导航卫星
GPS 美国的全球定位系统
GLONASS俄罗斯的格洛纳斯系统
Galileo欧洲伽利略定位系统
| |
| 全球移动电视暨数字电视标准 | |
DVB-T/H
DVB-T2
DVB-S2
CMMB
ISDB-T
ISDB-TSB
MediaFLO
ATSC-MH
T-DMB
DVB-C
DVB-C2
OPEN Cable
ATSC
DTMB
NTSC
PAL
SECAM Frequency Characteristics
Frequency range ........................................................................…..25MHz to 2GHz
Real-time bandwidth (Digital vector modulation bandwidth) ............20 MHz maximum
Frequency resolution……………………………………………...........1KHz step minimum
Warm-up time (typical) ...................................……………………….30 minutes
Temperature stability……………………………………………………+/-20 ppb maximum
Aging
Per year...........................................................…………………......+/-100 ppb maximum
Per day ..........................................................................................+/-1 ppb maximum
Initial achievable accuracy.............................……………………......+/-50 ppb maximum
Spectral purity
PhaseNoise@1KHz, 1Ghz…………………………………………….<-80 dBc/Hz
Spurious Responses
Second harmonic……………………………....………………………..< –40 dBc
Output third-order distortion (IMD)
(two -13 dBm tones, >200 kHz apart)………………...……………...-70 dBc typical
LO leakage…………………………………………………………….....<-80dBm
RF Output Characteristics
Output power range @ CW mode .....................................................-145 dBm to -5 dBm minimum.
Amplitude resolution………………………………………………..........0.1dB step minimum
Amplitude accuracy………………………………………………………<+/-1dB -100dBm ~ -5dBm
<+/-2dB < -100dBm
Output Impedance………………………………………………………..50 ohms
Voltage Standing Wave Ratio (VSWR)
25 MHz to 2.7 GHz ............................................................................<1.7:1
Overload protection on RF output
Maximum reverse RF power ..............................................................1 W maximum
Maximum DC input.....................................................................................±50 VDC
NoiseFloor@1GHz
-10dBm output power…………………………………………………......<-120dBm/Hz
-20dBm output power……………………………………………….…….<-130dBm/Hz
-30dBm output power…………………………………………………......<-140dBm/Hz
-40dBm output power……………………………………………….……..<-150dBm/Hz
-50dBm output power………………………………………………….......<-160dBm/Hz
Flatness
IF Band(20MHz) flatness…………………………………………………..1 dB Typical
Group delay………………………………………………………………....30 ns Typical
IF Band
Resolution.............................................................................................14 bits
Sample..................................................................................................100MS/s
Calibration
Calibration ............................................................................................1 year
Environmental
Operating Environment
Operating temperature ...............................................................0 to +50°C
Relative humidity........................................................................10 to 90%
Storage temperature .................................................................-20 to 70 °C
Relative humidity.........................................................................5 to 95% |
